电气线路图的图形、文字及符号 1 常用电气图形符号和文字符号 电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。国家标...

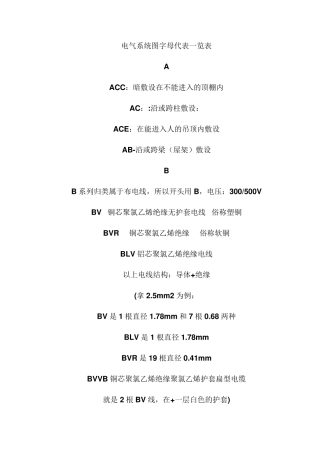

电气系统图字母代表一览表 A ACC：暗敷设在不能进入的顶棚内 AC：:沿或跨柱敷设： ACE：在能进入人的吊顶内敷设 AB-沿或跨梁（屋架）...
电气简图用图形符号（GB/T 4728）——其他常用符号 （1996-2000年新版） 1、其他常用符号： 序号 图形符号 说明 02-12-01 形式 1...
. . 电 气 安 装 符 号 表 示 方 法 一 、电 线穿线管一 般有： PVC 管：PC20 焊接钢管：SC20 扣压式镀锌薄壁电 线管...
电气电子元件符号及字母表示电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功...
时间继电器 KT 接触器 KM 中间继电器 KA 断路器 QF 热继电器 FR 指示灯 HL 隔离开关 QS 电流互感器 TA 电压互感器 TV 交...

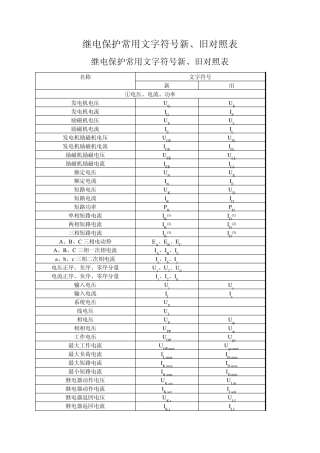

继电保护常用文字符号新、旧对照表 继电保护常用文字符号新、旧对照表 名称 文字符号 新 旧 ①电压、电流、功率 发电机电压 UG UF...

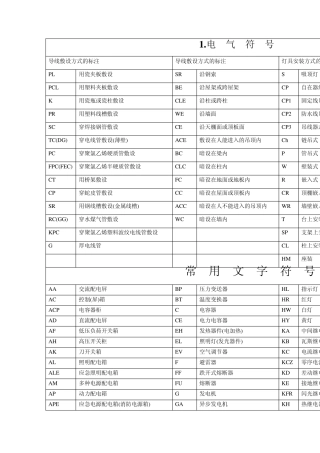

电气设备常用基本文字符号 设备、装置和 元器件种类 举 例 基本文字符号 IEC 中文名称 英文名称 单字母 双字母 组 件 部 件...

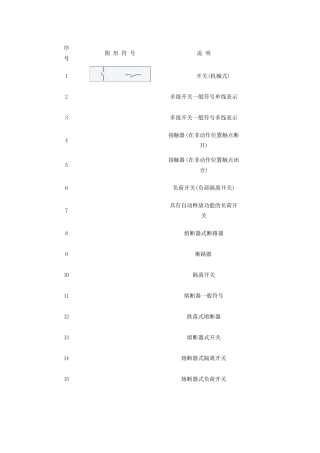

序号 图 形 符 号 说 明 1 开关(机械式) 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 接触器(在非动作位置触...

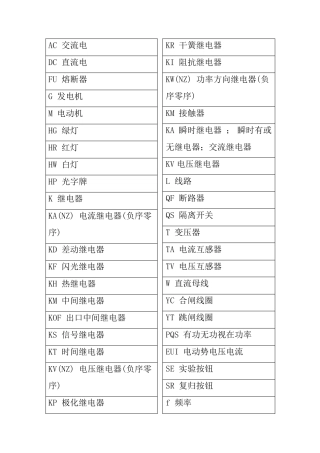

AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(...
电 缆 敷 设 方 式 与 代 号 线 管 的 代 号 及 敷 设 方 式 一 、 线 管 的 代 号 SC PC CP RC TC CT SR...

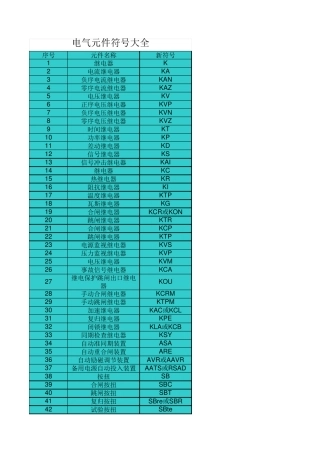

电气元件符号大全序号元件名称新符号1继电器K2电流继电器KA3负序电流继电器KAN4零序电流继电器KAZ5电压继电器KV6正序电压继电器KVP7负序电...
電氣設備符號大全（字母型符號大全） SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿...
一、电线穿线管一般有： PVC 管：PC20、 焊接钢管：SC20、 扣压式镀锌薄壁电线管：KBG20、 紧定式镀锌薄壁电线管：JDG20、 二、电气...
01，电气施工图中配电箱AL/PL 是什么意思，为什么？ 我知道AL 代表照明配电箱。PL 代表动力配电箱。但为什么这么标志。而有的还标志为X...
01，电气施工图中配电箱AL/PL 是什么意思，为什么？ 我知道AL 代表照明配电箱。PL 代表动力配电箱。但为什么这么标志。而有的还标志为X...
1 .电 气 符 号 导线敷设方式的标注 导线敷设方式的标注 灯具安装方式的PL 用瓷夹板敷设 SR 沿钢索 S 吸顶灯 PCL 用塑料夹板...

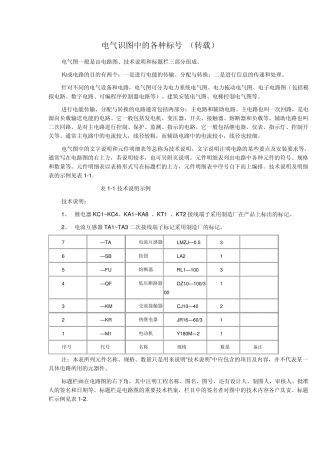

电气识图中的各种标号 （转载） 电气图一般是由电路图、技术说明和标题栏三部分组成。 构成电路的目的有两个：一是进行电能的传输、分配...
电气箱柜名称 编号 规格型号 高压开关柜 AH 高压计量柜 AM 高压配电柜 AA 高压电容柜 AJ 低压电力配电箱柜 AP 低压照明配电箱...
YJV22-1KV-3*95+1*50 SC100FC 请问代号和数字是什么意思， 交联聚乙烯内钢带聚氯乙烯护套耐压 1000 伏电力电缆。截面为 3 根 95 ...
