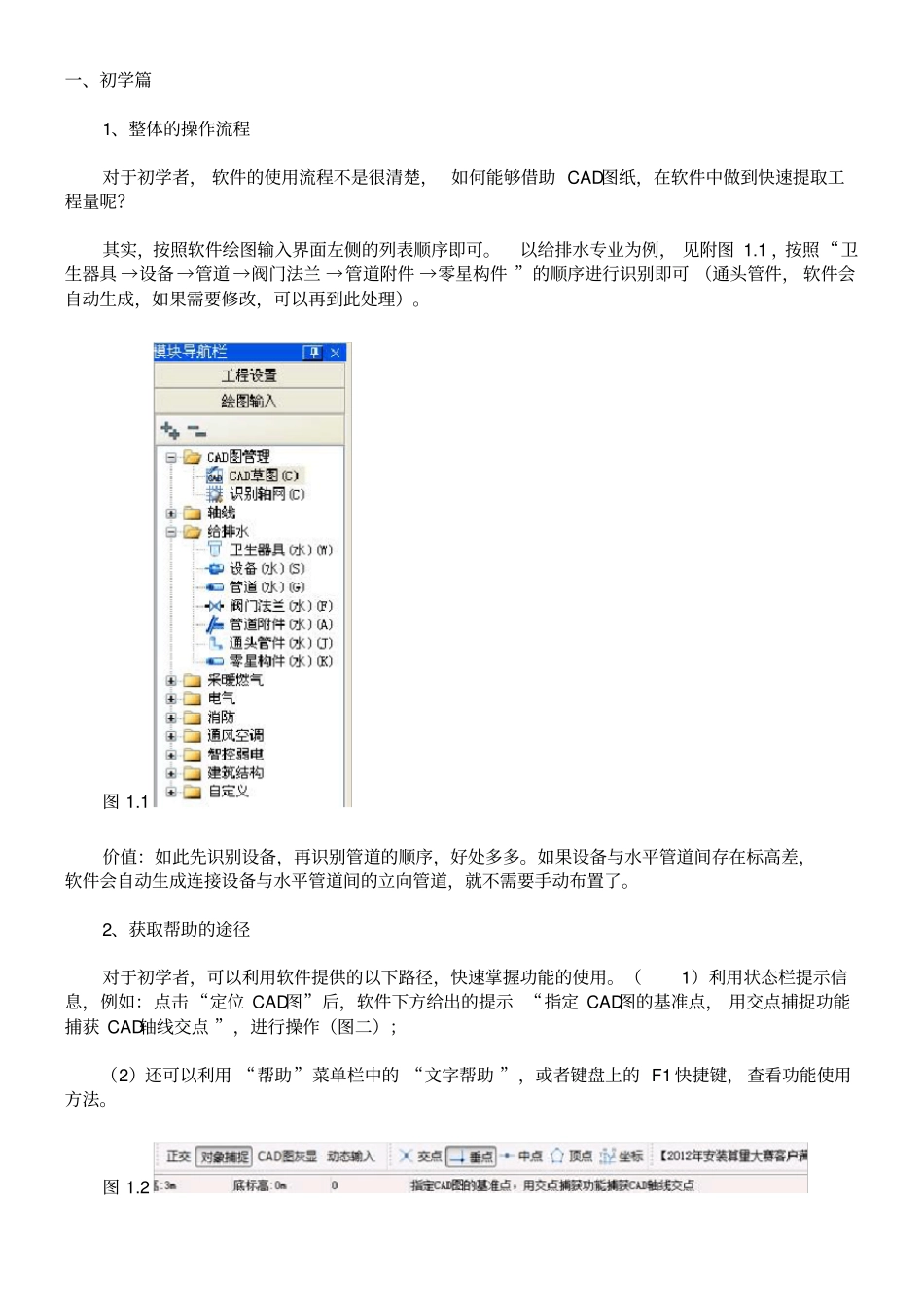

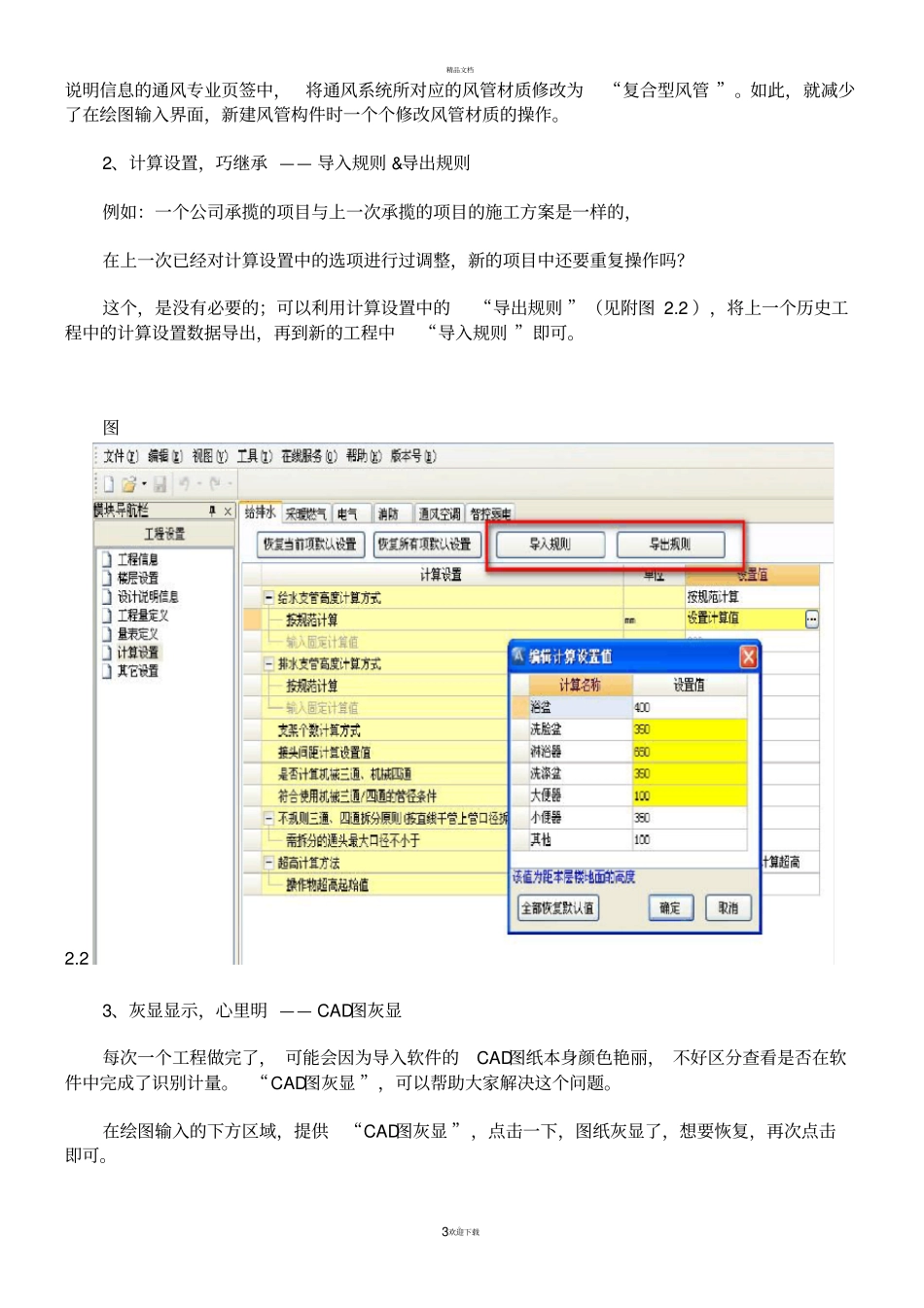

一、初学篇1、整体的操作流程对于初学者， 软件的使用流程不是很清楚， 如何能够借助 CAD图纸，在软件中做到快速提取工程量呢？其实，按照软件绘图输入界面左侧的列表顺序即可。以给排水专业为例， 见附图 1.1 ，按照“卫生器具 →设备 →管道 →阀门法兰 →管道附件 →零星构件 ”的顺序进行识别即可 （通头管件， 软件会自动生成，如果需要修改，可以再到此处理）。图 1.1价值：如此先识别设备，再识别管道的顺序，好处多多。如果设备与水平管道间存在标高差，软件会自动生成连接设备与水平管道间的立向管道，就不需要手动布置了。2、获取帮助的途径对于初学者，可以利用软件提供的以下路径，快速掌握功能的使用。（1）利用状态栏提示信息，例如：点击 “定位 CAD图”后，软件下方给出的提示 “指定 CAD图的基准点， 用交点捕捉功能捕获 CAD轴线交点 ”，进行操作（图二）；（2）还可以利用 “帮助”菜单栏中的 “文字帮助 ”，或者键盘上的 F1 快捷键， 查看功能使用方法。图 1.2精品文档。2欢迎下载图 1.3二、提升篇正式进入 GQI2013提升篇的学习，活动一下筋骨，准备好了吗？开始！1、开门见山，快速定义 —— 设计说明信息对于一个工程中， 很多情况下管道的材质属性是一定的，然而，如果要是与软件中默认的材质不一致，就需要在新建构件时，一一进行修改，好麻烦。有了“设计说明信息 ”，再也不用发愁了。图2.1例如：实际通风工程中， 我的通风系统风管采用的风管材质为“复合型风管 ”，就可以在设计精品文档。3欢迎下载说明信息的通风专业页签中，将通风系统所对应的风管材质修改为“复合型风管 ”。如此，就减少了在绘图输入界面，新建风管构件时一个个修改风管材质的操作。2、计算设置，巧继承 —— 导入规则 &导出规则例如：一个公司承揽的项目与上一次承揽的项目的施工方案是一样的，在上一次已经对计算设置中的选项进行过调整，新的项目中还要重复操作吗？这个，是没有必要的；可以利用计算设置中的“导出规则 ”（见附图 2.2 ），将上一个历史工程中的计算设置数据导出，再到新的工程中“导入规则 ”即可。图2.23、灰显显示，心里明 —— CAD图灰显每次一个工程做完了， 可能会因为导入软件的CAD图纸本身颜色艳丽， 不好区分查看是否在软件中完成了识别计量。 “CAD图灰显 ”，可以帮助大家解决这个问题。在绘图输入的下方区域，提供“CAD图灰显 ”，点击一下，图纸灰显了，...
