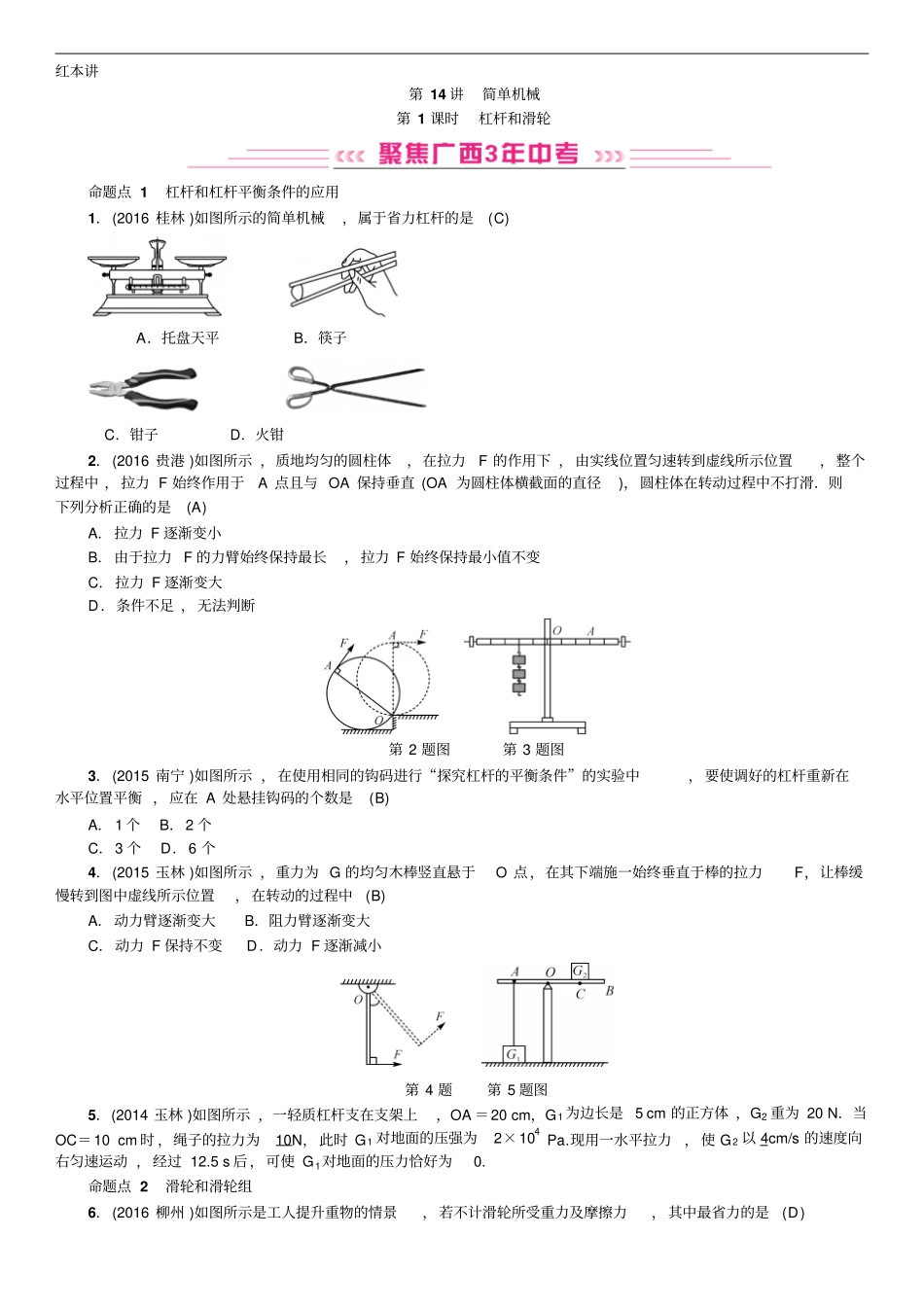

红本讲第 14 讲简单机械第 1 课时杠杆和滑轮命题点 1杠杆和杠杆平衡条件的应用1．(2016 ·桂林 )如图所示的简单机械，属于省力杠杆的是(C) A．托盘天平B．筷子C．钳子D．火钳2．(2016 ·贵港 )如图所示 ，质地均匀的圆柱体，在拉力F 的作用下 ，由实线位置匀速转到虚线所示位置，整个过程中 ，拉力 F 始终作用于A 点且与 OA 保持垂直 (OA 为圆柱体横截面的直径)，圆柱体在转动过程中不打滑．则下列分析正确的是(A) A．拉力 F 逐渐变小B．由于拉力 F 的力臂始终保持最长，拉力 F 始终保持最小值不变C．拉力 F 逐渐变大D．条件不足 ，无法判断第 2 题图第 3 题图3．(2015 ·南宁 )如图所示 ，在使用相同的钩码进行“探究杠杆的平衡条件”的实验中，要使调好的杠杆重新在水平位置平衡 ，应在 A 处悬挂钩码的个数是(B) A． 1 个B．2 个C．3 个D．6 个4．(2015 ·玉林 )如图所示 ，重力为 G 的均匀木棒竖直悬于O 点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中(B) A．动力臂逐渐变大B．阻力臂逐渐变大C．动力 F 保持不变D．动力 F 逐渐减小第 4 题第 5 题图5．(2014 ·玉林 )如图所示 ，一轻质杠杆支在支架上，OA ＝20 cm，G1 为边长是 5 cm 的正方体 ，G2 重为 20 N．当OC＝10 cm 时 ，绳子的拉力为10N，此时 G1 对地面的压强为2×104 Pa
现用一水平拉力，使 G2 以 4cm/s 的速度向右匀速运动 ，经过 12
5 s 后，可使 G1对地面的压力恰好为0

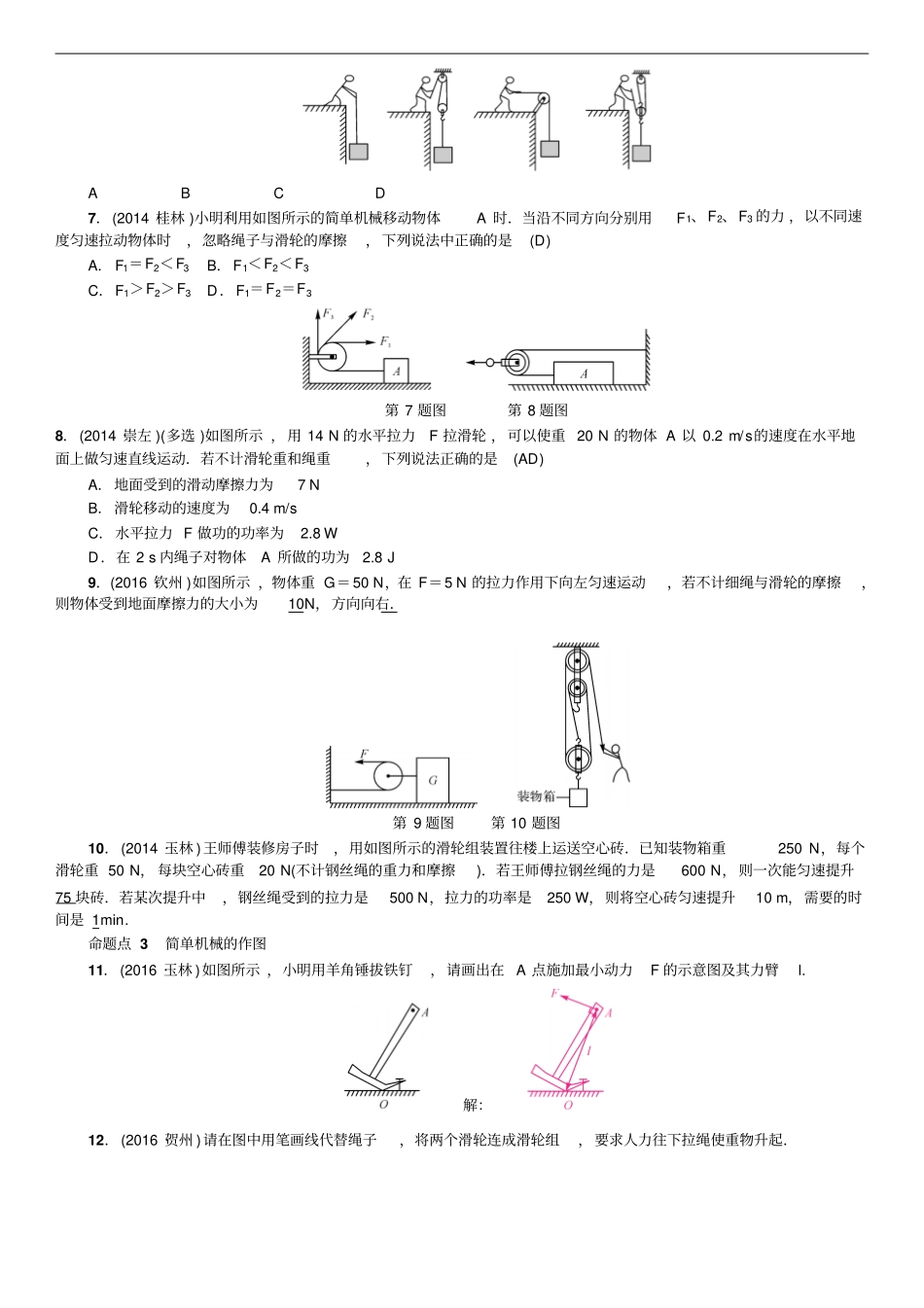

命题点 2滑轮和滑轮组6．(2016 ·柳州 )如图所示是工人提升重物的情景，若不计滑轮所受重力及摩擦力，其中最省力的是(D) ABCD 7．(2014 ·桂林 )小明利用如图所
