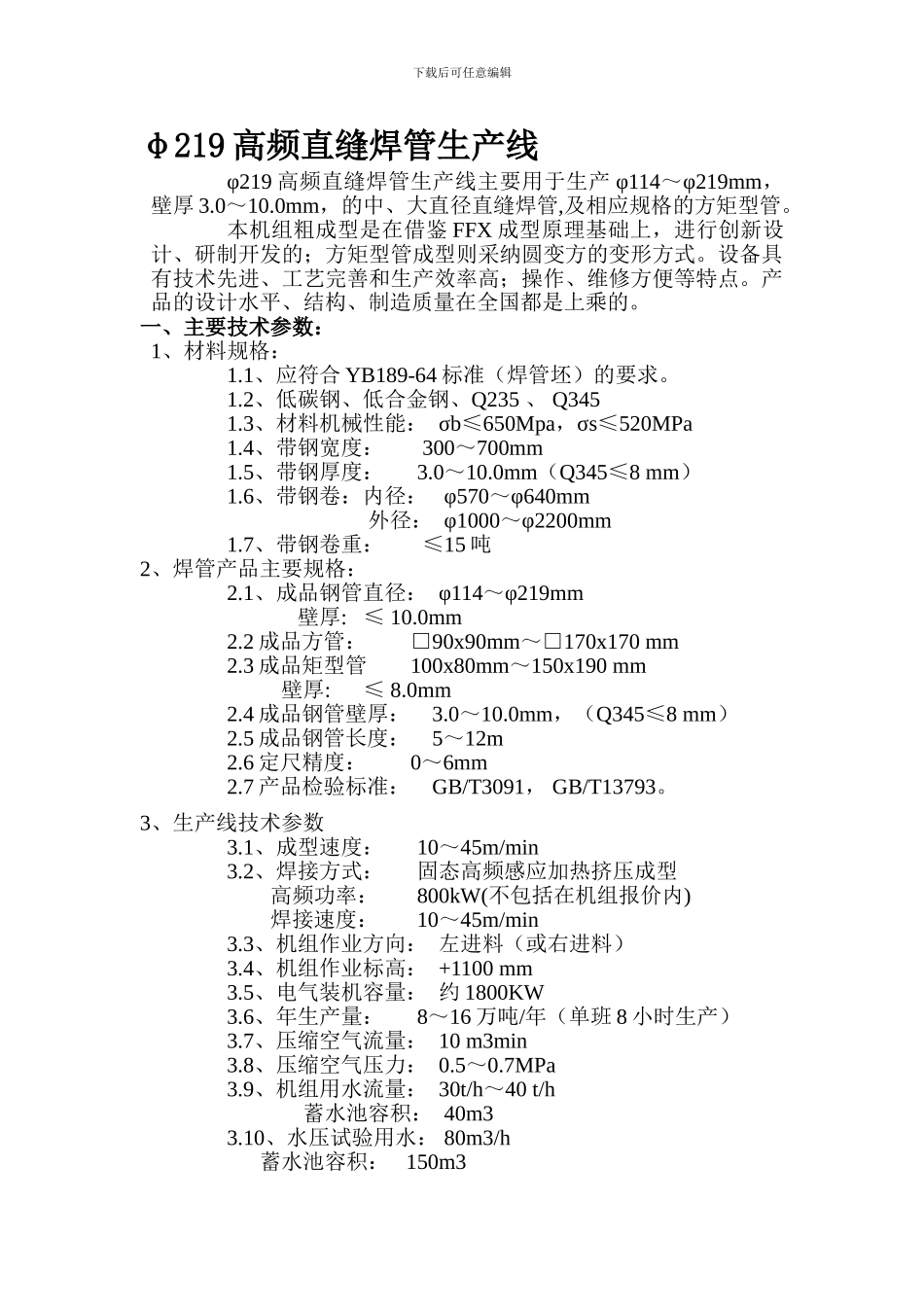

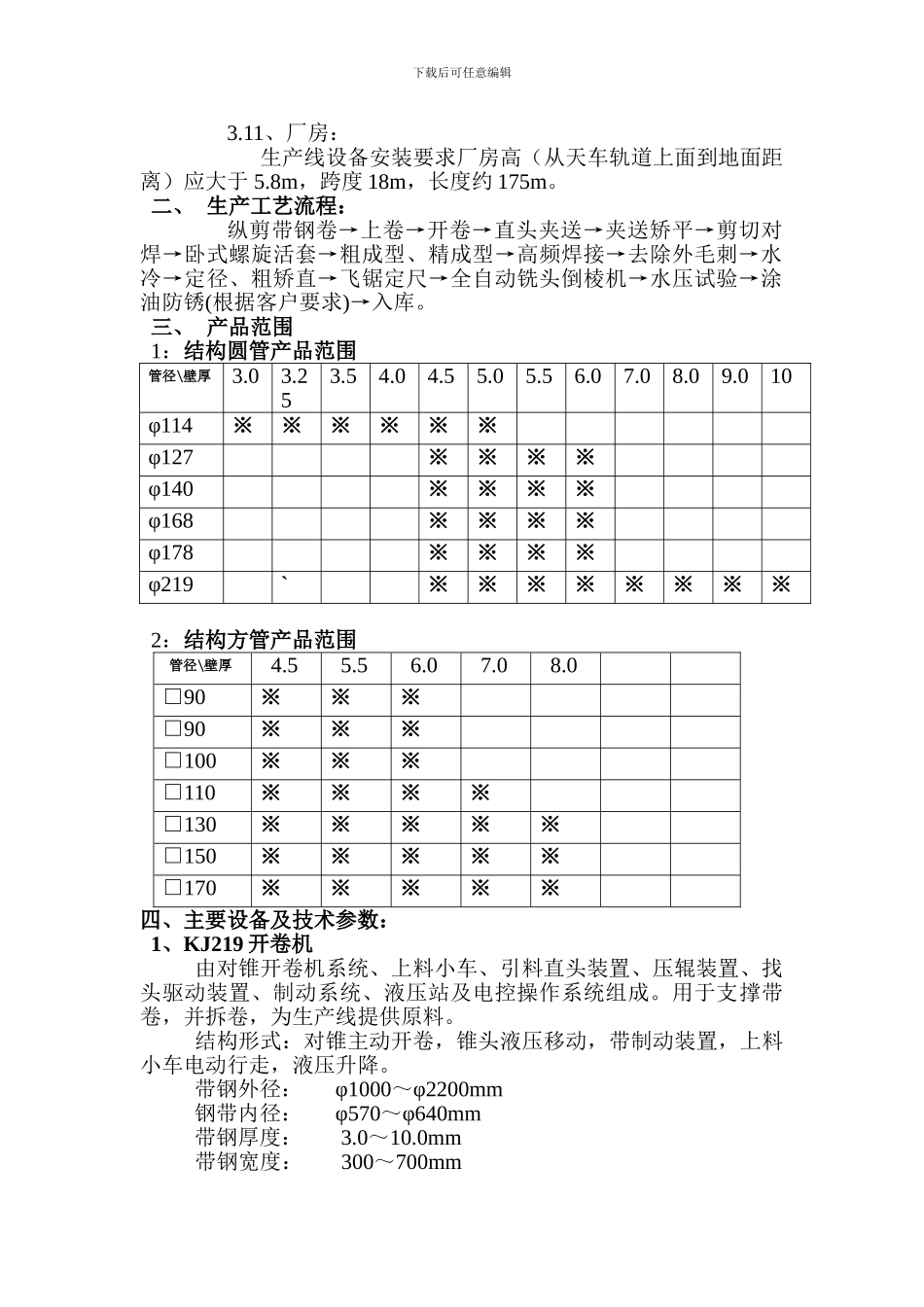

下载后可任意编辑φ219 高频直缝焊管生产线φ219 高频直缝焊管生产线主要用于生产 φ114～φ219mm，壁厚 3.0～10.0mm，的中、大直径直缝焊管,及相应规格的方矩型管。本机组粗成型是在借鉴 FFX 成型原理基础上，进行创新设计、研制开发的；方矩型管成型则采纳圆变方的变形方式。设备具有技术先进、工艺完善和生产效率高；操作、维修方便等特点。产品的设计水平、结构、制造质量在全国都是上乘的。 一、主要技术参数：1、材料规格：1.1、应符合 YB189-64 标准（焊管坯）的要求。1.2、低碳钢、低合金钢、Q235 、 Q3451.3、材料机械性能： σb≤650Mpa，σs≤520MPa1.4、带钢宽度： 300～700mm1.5、带钢厚度： 3.0～10.0mm（Q345≤8 mm）1.6、带钢卷：内径： φ570～φ640mm外径： φ1000～φ2200mm1.7、带钢卷重： ≤15 吨2、焊管产品主要规格：2.1、成品钢管直径： φ114～φ219mm 壁厚: ≤ 10.0mm2.2 成品方管： □90x90mm～□170x170 mm2.3 成品矩型管 100x80mm～150x190 mm 壁厚: ≤ 8.0mm2.4 成品钢管壁厚： 3.0～10.0mm，（Q345≤8 mm）2.5 成品钢管长度： 5～12m2.6 定尺精度： 0～6mm2.7 产品检验标准： GB/T3091， GB/T13793。3、生产线技术参数3.1、成型速度： 10～45m/min3.2、焊接方式： 固态高频感应加热挤压成型高频功率： 800kW(不包括在机组报价内)焊接速度： 10～45m/min3.3、机组作业方向： 左进料（或右进料）3.4、机组作业标高： +1100 mm3.5、电气装机容量： 约 1800KW3.6、年生产量： 8～16 万吨/年（单班 8 小时生产）3.7、压缩空气流量： 10 m3min 3.8、压缩空气压力： 0.5～0.7MPa3.9、机组用水流量： 30t/h～40 t/h蓄水池容积： 40m33.10、水压试验用水： 80m3/h 蓄水池容积： 150m3下载后可任意编辑3.11、厂房： 生产线设备安装要求厂房高（从天车轨道上面到地面距离）应大于 5.8m，跨度 18m，长度约 175m。二、 生产工艺流程：纵剪带钢卷→上卷→开卷→直头夹送→夹送矫平→剪切对焊→卧式螺旋活套→粗成型、精成型→高频焊接→去除外毛刺→水冷→定径、粗矫直→飞锯定尺→全自动铣头倒棱机→水压试验→涂油防锈(根据客户要求)→入库。三、 产品范围1：结构圆管产品范围管径\壁厚3.03.253.54.04.55.05.56.07.08.09.010φ114※※※※※※φ127※※※※φ140※※※※φ168※※※※φ178※※※※φ219`※※※※※※※※2：结构方管产品范围管径\壁...
