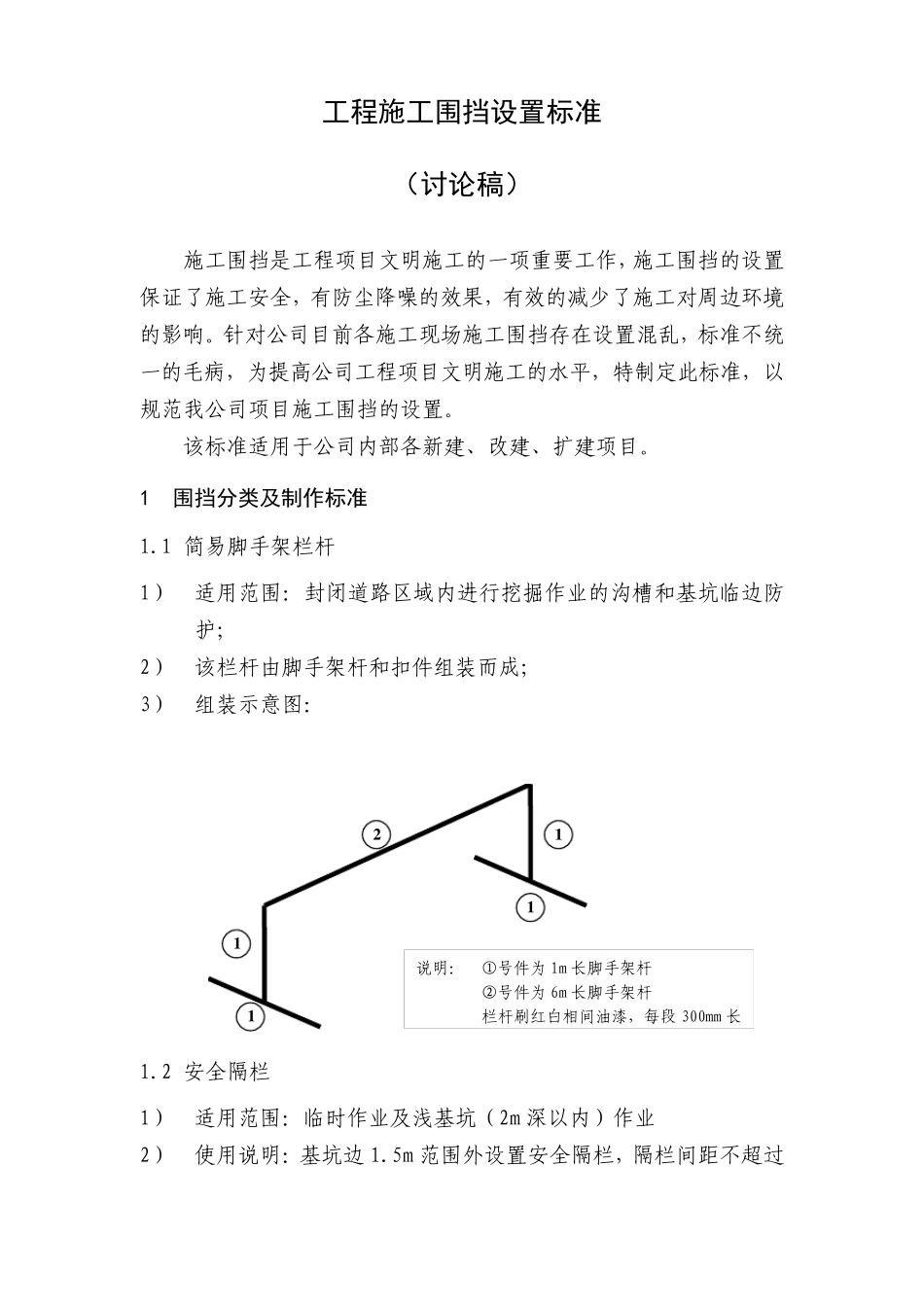

工程施工围挡设置标准 （讨论稿） 施工围挡是工程项目文明施工的一项重要工作，施工围挡的设置保证了施工安全，有防尘降噪的效果，有效的减少了施工对周边环境的影响。针对公司目前各施工现场施工围挡存在设置混乱，标准不统一的毛病，为提高公司工程项目文明施工的水平，特制定此标准，以规范我公司项目施工围挡的设置。 该标准适用于公司内部各新建、改建、扩建项目。 1 围挡分类及制作标准 1.1 简易脚手架栏杆 1） 适用范围：封闭道路区域内进行挖掘作业的沟槽和基坑临边防护； 2） 该栏杆由脚手架杆和扣件组装而成； 3） 组装示意图： 1.2 安全隔栏 1） 适用范围：临时作业及浅基坑（2m 深以内）作业 2） 使用说明：基坑边1.5m 范围外设置安全隔栏，隔栏间距不超过1 111 2 说明： ①号件为1m 长脚手架杆 ②号件为6m 长脚手架杆 栏杆刷红白相间油漆，每段 300mm 长 2 米，隔栏间采用安全警示带连接。基坑需暴露过夜的，必须在隔栏上设置安全警示灯。 3） 制作图示 1.3 活动式实体围挡 1） 适用范围：道路封闭施工时两端封闭围挡、在未封闭道路上进行挖掘作业、基坑深度超过5 米的基坑作业、工期低于 6 个月的其他施工作业； 2） 该围挡为组合式，每片围挡尺寸为 1960mm×1800mm，围挡板与支撑三角架采用承插连接，相邻围挡板之间通过螺栓连接； 3） 每个三角支架两端正常压重为 30 公斤沙袋各一袋，如遇 6 级以上大风天气应增加沙袋数量以稳定围挡。 4） 围挡板制作图示 5） 三角支架制作图示 1.4 活动式镂空围挡 1） 适用范围：此围挡主要适用于道路路口； 2） 该围挡为组合式，每片围挡尺寸为1960mm×1800mm，围挡板与支撑三角架采用承插连接，相邻围挡板之间通过螺栓连接； 3） 每个三角支架两端正常压重为30 公斤沙袋各一袋，如遇6 级以上大风天气应增加沙袋数量以稳定围挡。 4） 围挡板制作图示 5） 三角支架制作图同活动式实体围挡。 1.5 固定式围挡 1） 适用范围：适用于工期大于6 个月的新建、改建、扩建等工程施工现场界区围挡； 2） 围挡板框架材料为 50×5 的等边角钢，围挡板尺寸为 1.8m 宽， 2m 高，围挡面板为 0.6mm 厚彩钢板（YX15-225-900），彩钢板与框架通过自攻螺钉固定，螺钉间距 225mm； 3） 该围挡为组合式，两张为一组，围挡板之间用M10 螺栓连接，两端与立柱连接。立柱采用方钢通过 M12×250 膨胀螺栓固定于定于C25 混凝...
