工频炉工作原理VIP免费

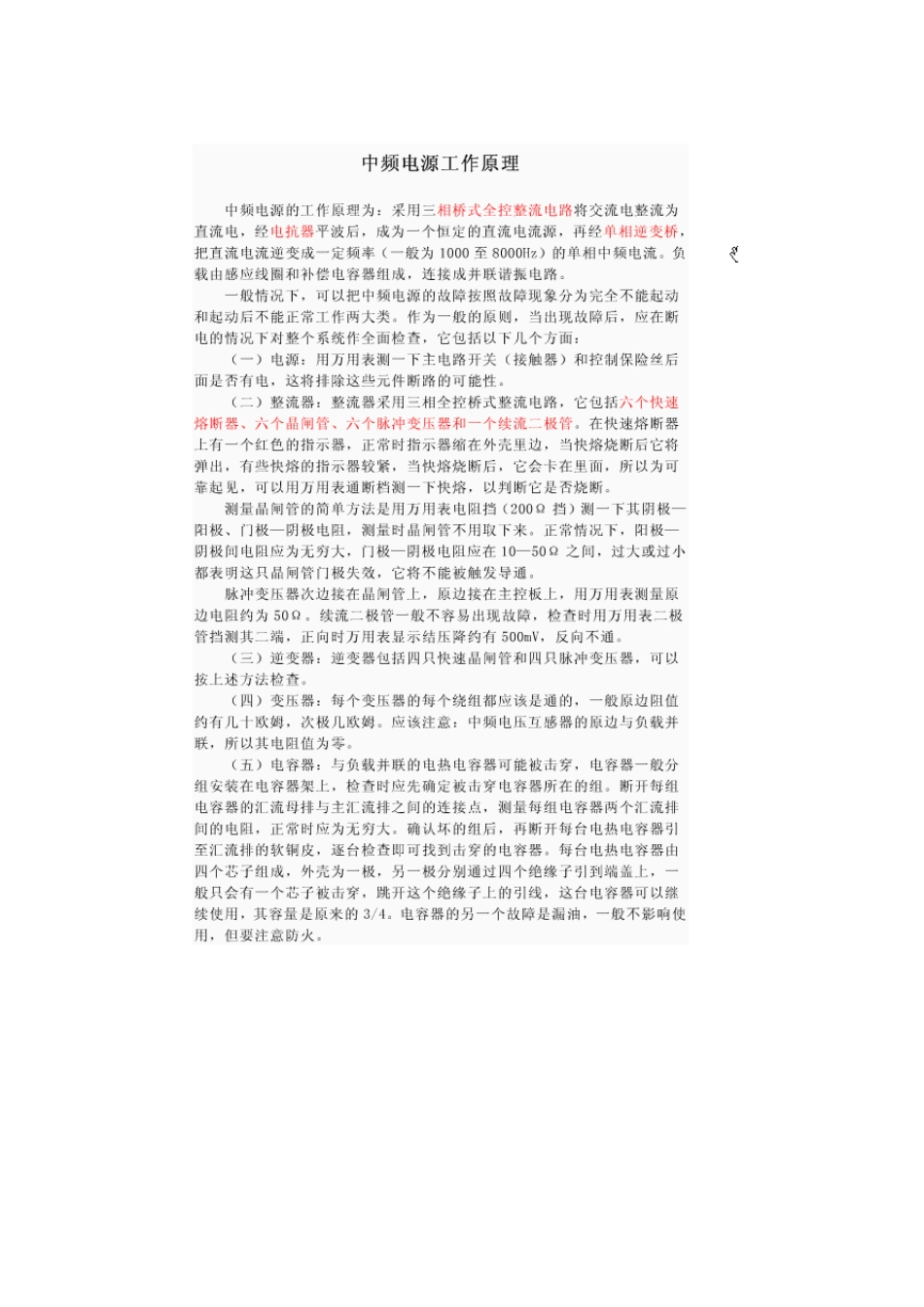

工频炉工作原理_第1页
1/6

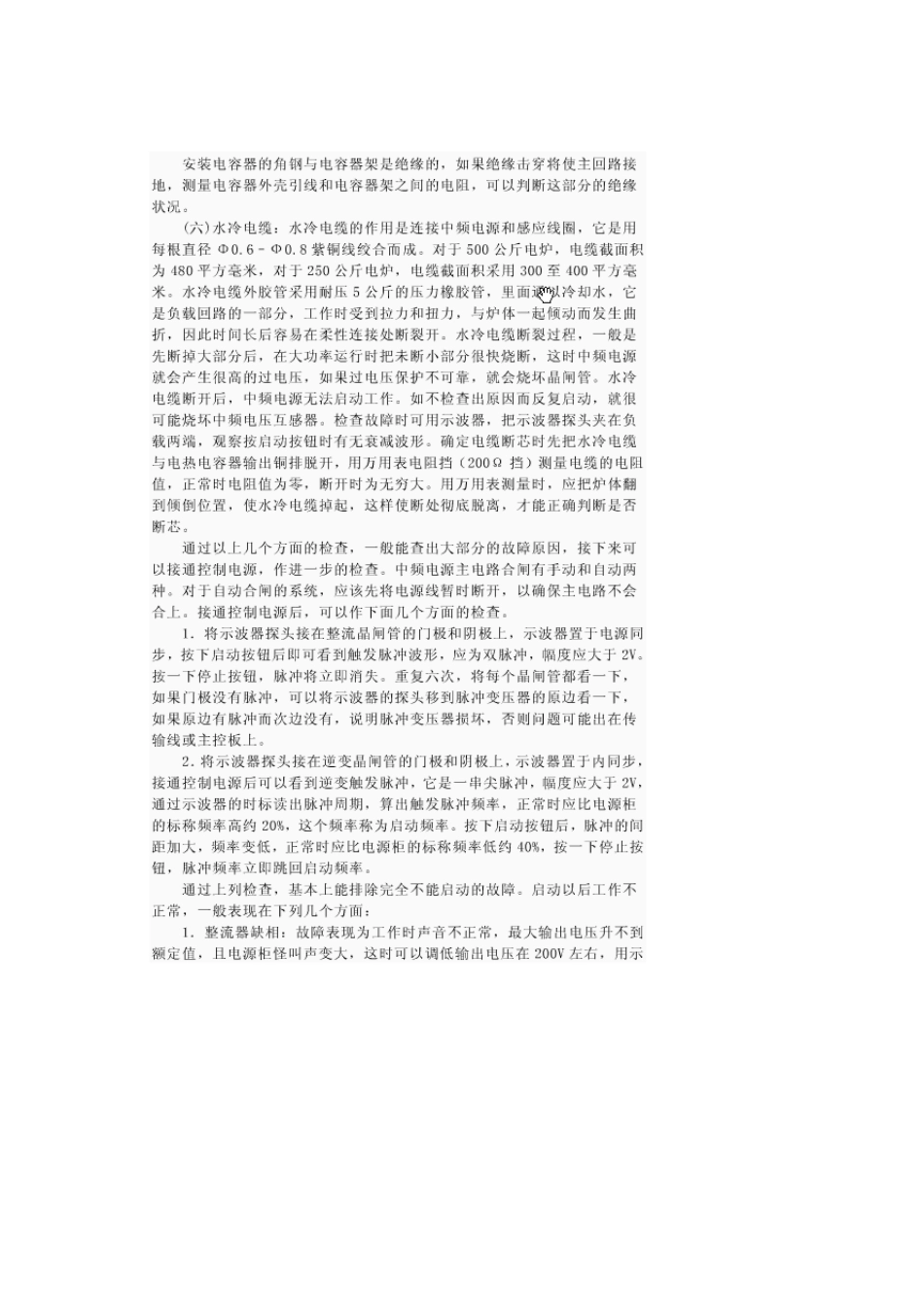

工频炉工作原理_第2页
2/6

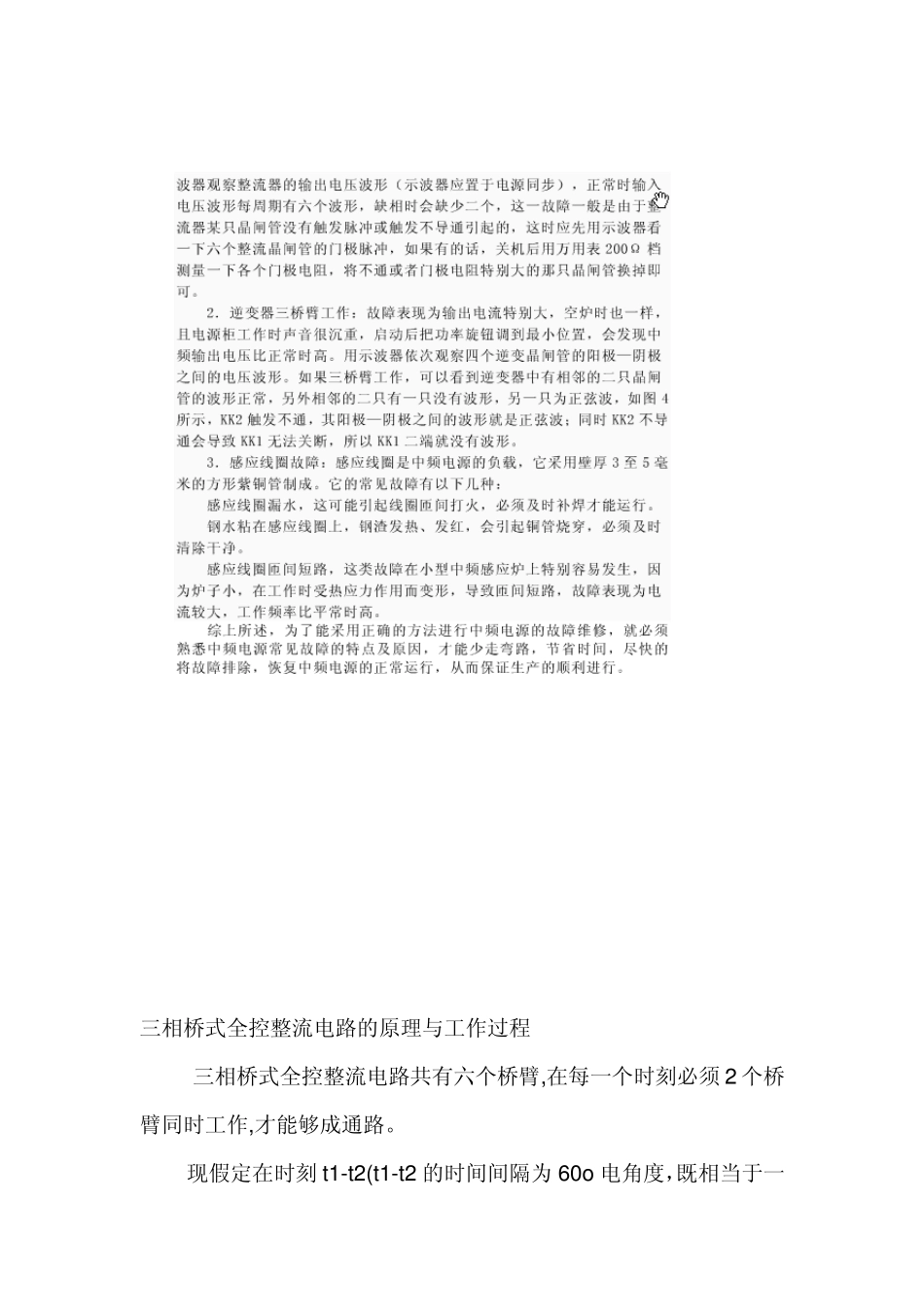

工频炉工作原理_第3页
3/6
三相桥式全控整流电路的原理与工作过程 三相桥式全控整流电路共有六个桥臂,在每一个时刻必须2 个桥臂同时工作,才能够成通路。 现假定在时刻t1-t2(t1-t2 的时间间隔为 60o 电角度,既相当于一个周波的1/6)此时SCR1 和SCR6 同时工作(图3(a)中涂黑的SCR),输出电压即为VAB。到时刻 t2-t3 可控硅 SCR2 因受脉冲触发而导通,而 SCR6 则受 BC 反电压而关闭,将电流换给了 SCR2,这时SCR1 和SCR2同时工作,输出电压即为VAC,到时刻t3-t4,SCR3因受脉冲触发而导通,SCR1 受到 VAB 的反电压而关闭,将电流换给了 SCR3,SCR2和SCR3 同时工作,输出电压为VBC,据此到时刻 t4-t5, t5-t6, t6-t1 分别为 SCR3 和SCR4, SCR4 和SCR5, SCR5 和SCR6 同时工作,加到负载上的输出电压分别为 VBA,VCA,VCB,这样既把一个三相交流进行了全波整流,从上述分析可以看出,在一个周期中,输出电压有六次脉冲。 这种整流电路由于在每一瞬间都有两个桥臂同时导通,而且每个桥臂导通时间间隔为60o,故对触发脉冲有一定要求,即脉冲的时间间隔必须为60o,而且如果采用单脉冲方式,脉冲宽度必须大于 60o,如果采用窄脉冲,则必须采用双脉冲的方法, 既在主脉冲的后面 60o 的地方再出现一次脉冲。 三相同步及触发线路 1,三相同步的选取及整形 根据三相桥式全控整流过程的有关要求,首先要保证触发电路与三相电源严格同步。既有 A 相产生的触发脉冲必须接于整流电路 1 号,4号可控硅(称为正 A 负 A ),B 相产生的触发脉冲接于 3 号,6 号可控硅(称为正 B 负 B),C 相产生的触发脉冲接于 5 号,2 号可控硅(称为正 C负 C)。一般通过通过降压电阻降压,进入由三个电位器 W1,W2,W3和三个电容器C1,C2,C3 组成的三相同步滤波,整形,平衡电路。它的特点是由 W,C 组成积分电路。电容量一定,改变阻值大小就可改变时间常数其作用有: (1)滤除网电杂乱尖峰波干扰,使同步信号纯正,定位准确,避免整流可控硅误动作。 (2) 调整三相不平衡度,调节移相范围可达 12o使整流桥输出平衡。 2, 整流可控硅的选取。 1,由于三相全控整流桥工作在较低的频率范围,所以普遍选用普通整流可控硅,即 KP 系列可控硅。 2,跟据三相全控整流电路的理论计算,流过每一个可控硅的电流是整流输出总电流的0.334 倍。所以在使用中为了留有足够的富裕量,一般选用与电源的额定电流值相同大小的可控硅。 3,进相电源电压为三相380V 的机型中,选定耐压值为 1200V—1400V的KP 可控硅。进相电压为三相660V 的机型中,选定耐压值为2000V—2500V的KP 可控硅.
