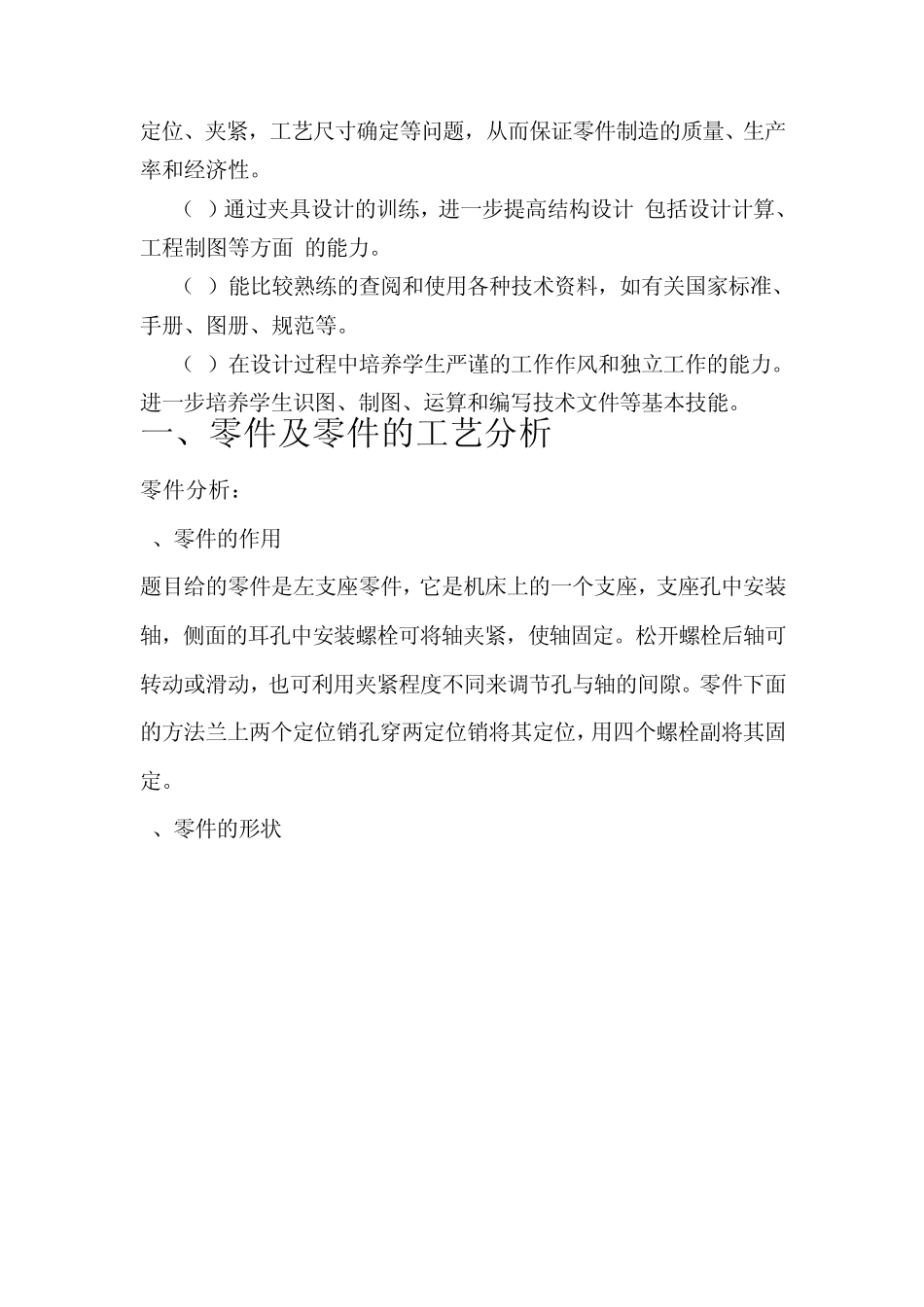

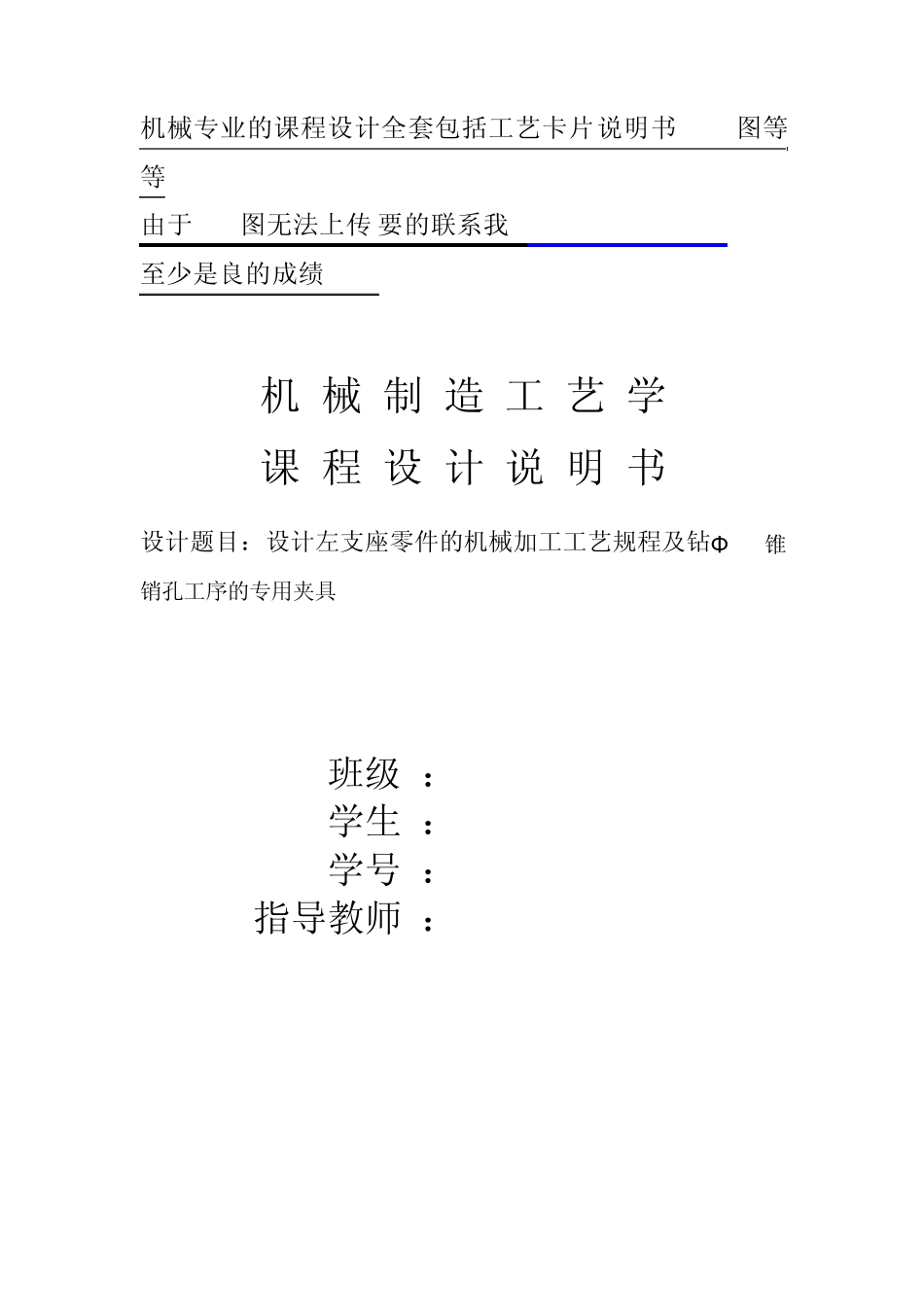

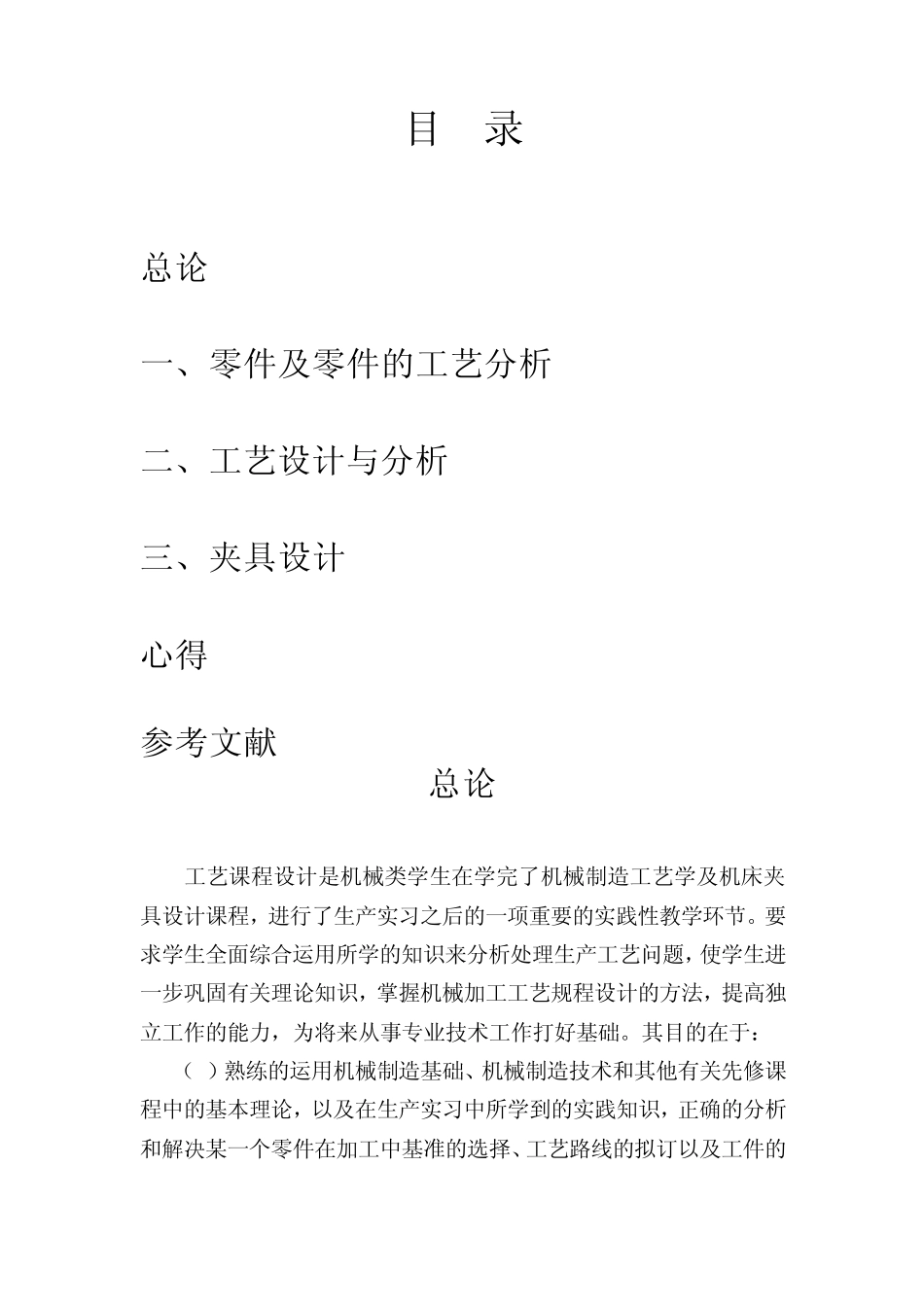

机械专业的课程设计,全套包括工艺卡片,说明书,CAD图等等 由于CAD图无法上传,要的联系我 522192623@qq.com 至少是良的成绩~~~ 机 械 制 造 工 艺 学 课 程 设 计 说 明 书 设计题目：设计左支座零件的机械加工工艺规程及钻Φ 10锥销孔工序的专用夹具 班级 ： 学生 ： 学号 ： 指导教师 ： 目 录 总论 一、零件及零件的工艺分析 二、工艺设计与分析 三、夹具设计 心得 参考文献 总论 工艺课程设计是机械类学生在学完了机械制造工艺学及机床夹具设计课程，进行了生产实习之后的一项重要的实践性教学环节。要求学生全面综合运用所学的知识来分析处理生产工艺问题，使学生进一步巩固有关理论知识，掌握机械加工工艺规程设计的方法，提高独立工作的能力，为将来从事专业技术工作打好基础。其目的在于： （1）熟练的运用机械制造基础、机械制造技术和其他有关先修课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某一个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、夹紧，工艺尺寸确定等问题，从而保证零件制造的质量、生产率和经济性。 （2）通过夹具设计的训练，进一步提高结构设计(包括设计计算、工程制图等方面)的能力。 （3）能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。 （4）在设计过程中培养学生严谨的工作作风和独立工作的能力。进一步培养学生识图、制图、运算和编写技术文件等基本技能。 一、零件及零件的工艺分析 零件分析： 1、零件的作用 题目给的零件是左支座零件，它是机床上的一个支座，支座孔中安装轴，侧面的耳孔中安装螺栓可将轴夹紧，使轴固定。松开螺栓后轴可转动或滑动，也可利用夹紧程度不同来调节孔与轴的间隙。零件下面的方法兰上两个定位销孔穿两定位销将其定位，用四个螺栓副将其固定。 2、零件的形状 三维图 零件的实际形状如上图所示， 从零件图上看，该零件是典型的零件，结构比较简单。具体尺寸，公差如下图所示。 零件的工艺分析： 由零件图可知，其材料为HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。 左支座加工说明如下： 总的加工表面包括：Φ80H9大端面A面和上方的小端面，粗超度3.2；Φ 80H9内孔表面，粗超度1.6；大端端面的4-Φ13的通孔和4-Φ 20的沉头座，内孔表面粗糙度12.5，过渡圆表面粗超度6.3；大端面的锥销孔，粗糙度1.6；...
