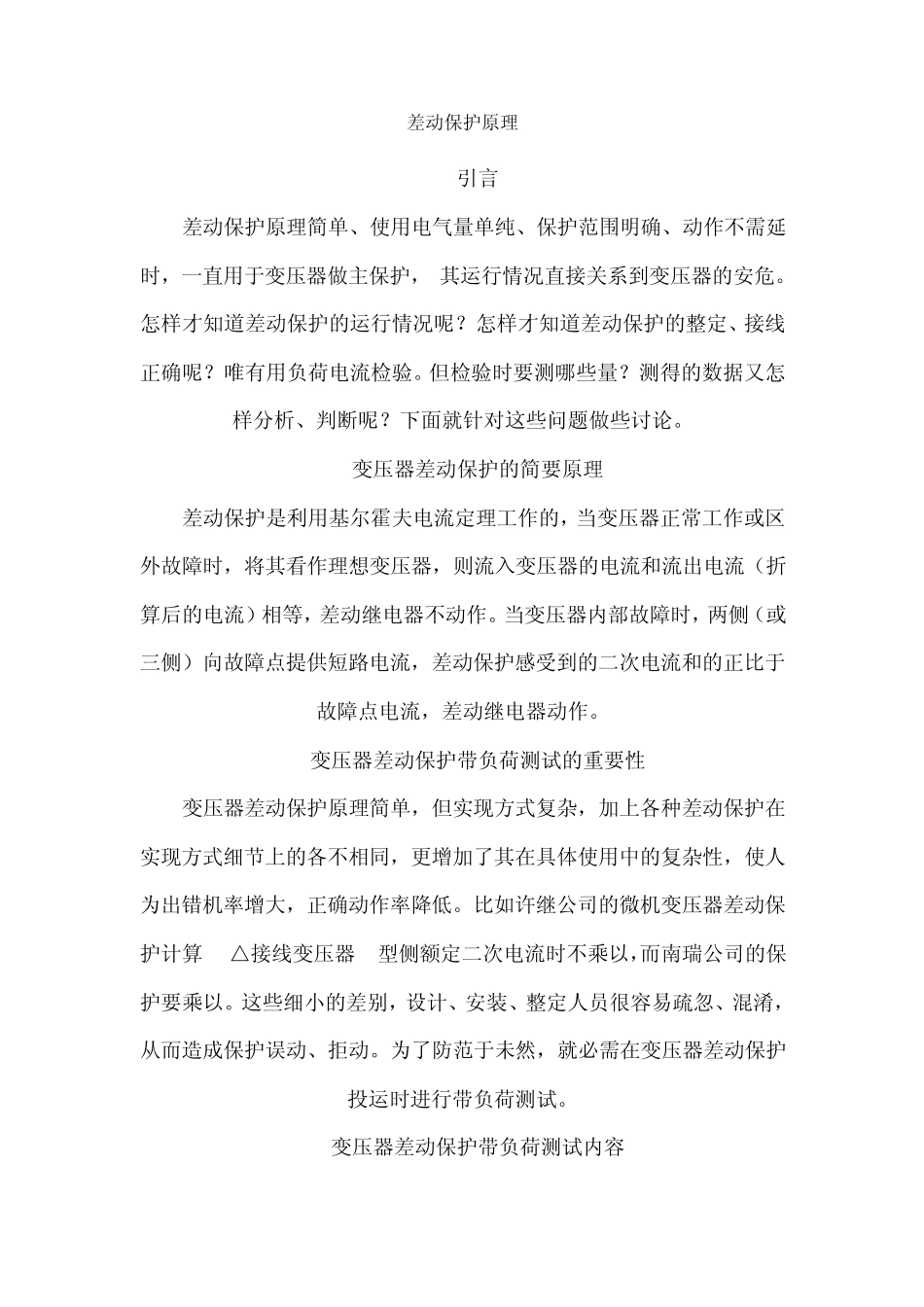

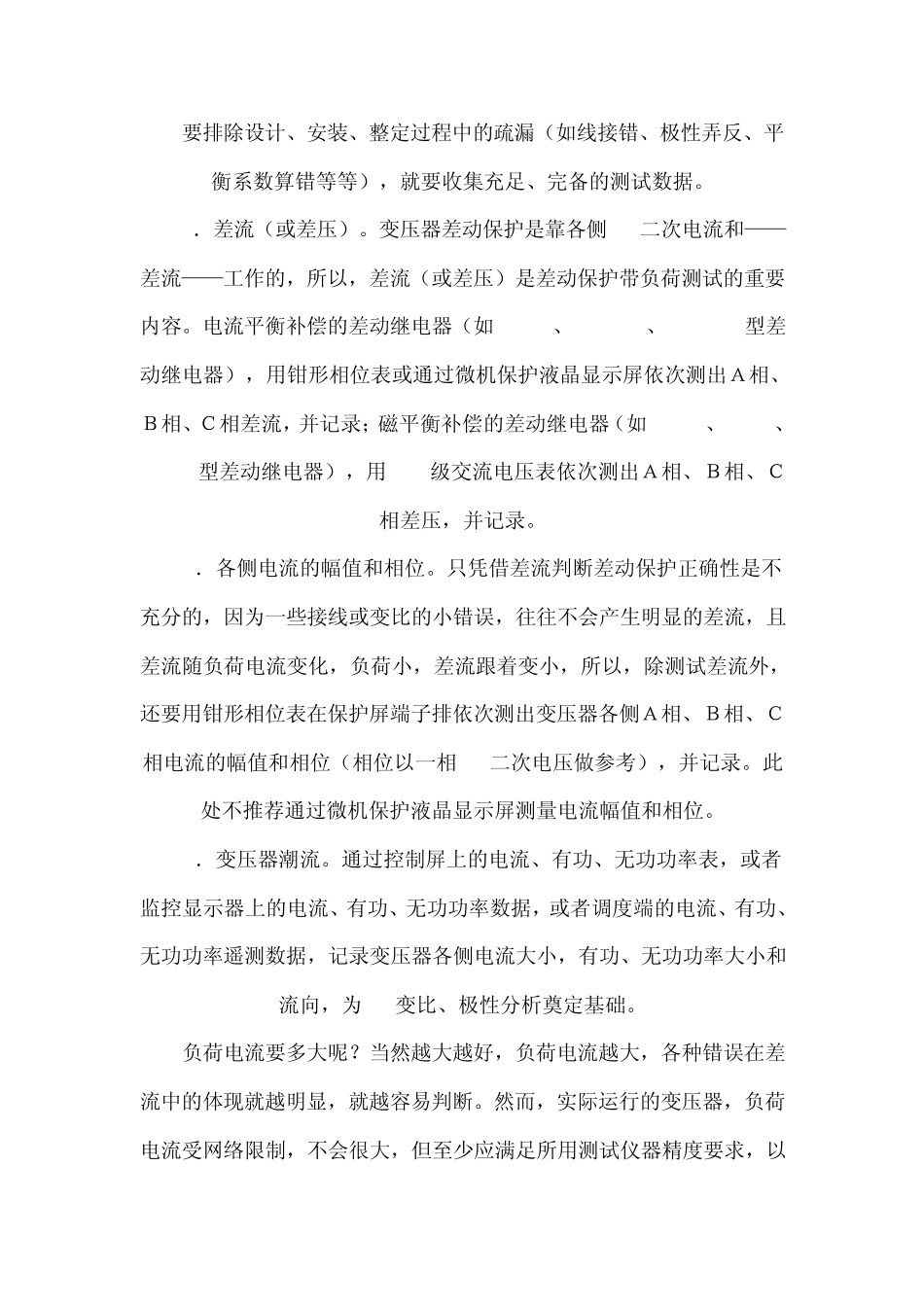

差动保护原理 1 引言 差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，一直用于变压器做主保护， 其运行情况直接关系到变压器的安危。怎样才知道差动保护的运行情况呢？怎样才知道差动保护的整定、接线正确呢？唯有用负荷电流检验。但检验时要测哪些量？测得的数据又怎样分析、判断呢？下面就针对这些问题做些讨论。 2 变压器差动保护的简要原理 差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。 3 变压器差动保护带负荷测试的重要性 变压器差动保护原理简单，但实现方式复杂，加上各种差动保护在实现方式细节上的各不相同，更增加了其在具体使用中的复杂性，使人为出错机率增大，正确动作率降低。比如许继公司的微机变压器差动保护计算 Y-△接线变压器 Y型侧额定二次电流时不乘以，而南瑞公司的保护要乘以。这些细小的差别，设计、安装、整定人员很容易疏忽、混淆，从而造成保护误动、拒动。为了防范于未然，就必需在变压器差动保护投运时进行带负荷测试。 4 变压器差动保护带负荷测试内容 要排除设计、安装、整定过程中的疏漏（如线接错、极性弄反、平衡系数算错等等），就要收集充足、完备的测试数据。 1．差流（或差压）。变压器差动保护是靠各侧CT二次电流和——差流——工作的，所以，差流（或差压）是差动保护带负荷测试的重要内容。电流平衡补偿的差动继电器（如LCD-4、LFP-972、CST-31A型差动继电器），用钳形相位表或通过微机保护液晶显示屏依次测出Ａ相、Ｂ相、Ｃ相差流，并记录；磁平衡补偿的差动继电器（如BCH-1、BCH-2、DCD-5型差动继电器），用 0.5级交流电压表依次测出Ａ相、Ｂ相、Ｃ相差压，并记录。 2．各侧电流的幅值和相位。只凭借差流判断差动保护正确性是不充分的，因为一些接线或变比的小错误，往往不会产生明显的差流，且差流随负荷电流变化，负荷小，差流跟着变小，所以，除测试差流外，还要用钳形相位表在保护屏端子排依次测出变压器各侧Ａ相、Ｂ相、Ｃ相电流的幅值和相位（相位以一相 PT二次电压做参考），并记录。此处不推荐通过微机保护液晶显示屏测量电流幅值和相位。 3．变压器潮流。通过控制屏上的电流、有功、无功功率表，或者监...
