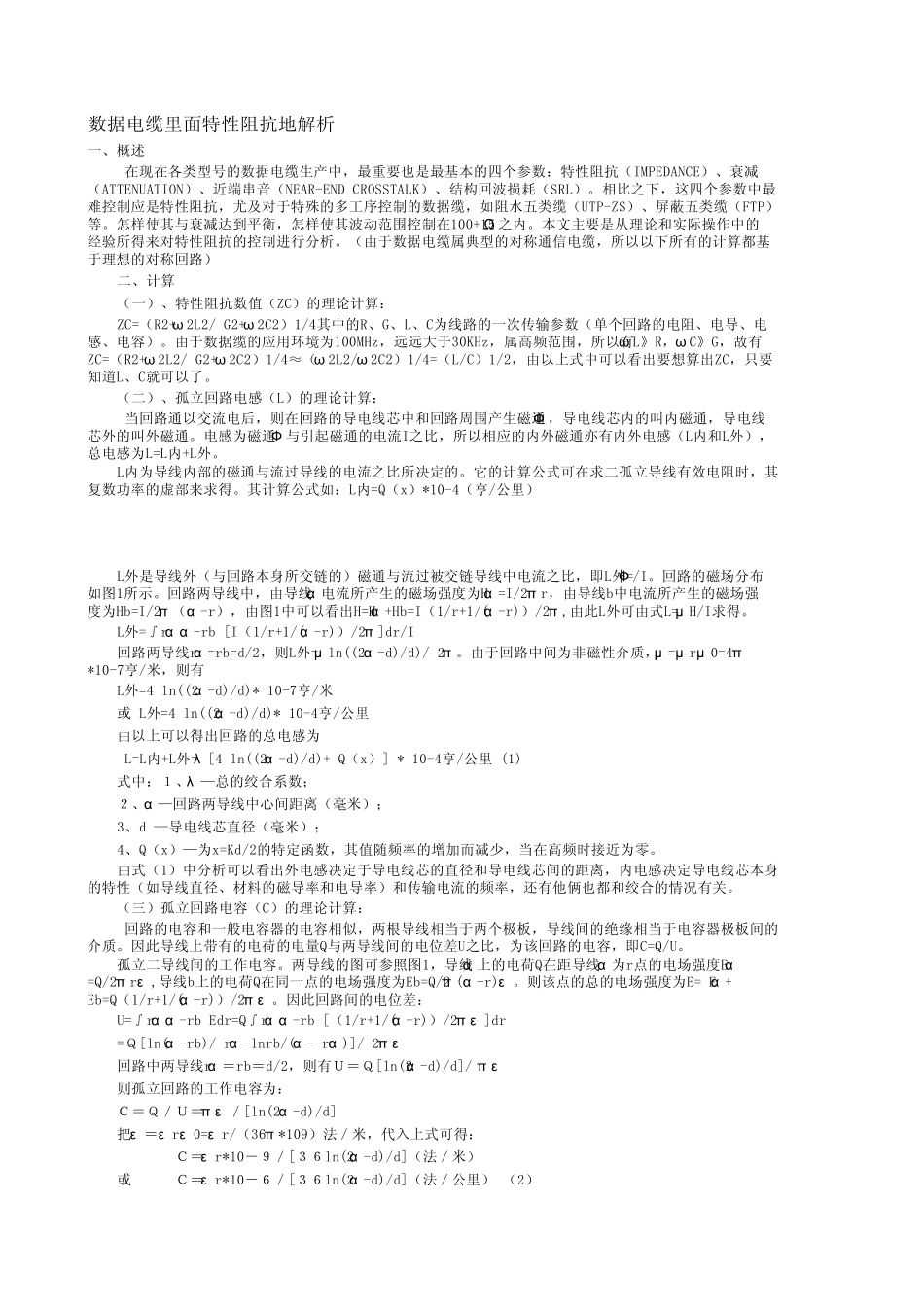

数 据 电 缆 里 面 特 性 阻 抗 地 解 析一 、 概 述 在 现 在 各 类 型 号 的 数 据 电 缆 生 产 中 ， 最 重 要 也 是 最 基 本 的 四 个 参 数 ： 特 性 阻 抗 （ IMPEDANCE） 、 衰 减（ ATTENUATION） 、 近 端 串 音 （ NEAR-END CROSSTALK） 、 结 构 回 波 损 耗 （ SRL） 。 相 比 之 下 ， 这 四 个 参 数 中 最难 控 制 应 是 特 性 阻 抗 ， 尤 及 对 于 特 殊 的 多 工 序 控 制 的 数 据 缆 ， 如 阻 水 五 类 缆 （ UTP-ZS） 、 屏 蔽 五 类 缆 （ FTP）等 。 怎 样 使 其 与 衰 减 达 到 平 衡 ， 怎 样 使 其 波 动 范 围 控 制 在 100+15Ω 之 内 。 本 文 主 要 是 从 理 论 和 实 际 操 作 中 的经 验 所 得 来 对 特 性 阻 抗 的 控 制 进 行 分 析 。 （ 由 于 数 据 电 缆 属 典 型 的 对 称 通 信 电 缆 ， 所 以 以 下 所 有 的 计 算 都 基于 理 想 的 对 称 回 路 ） 二 、 计 算 （ 一 ） 、 特 性 阻 抗 数 值 （ ZC） 的 理 论 计 算 ： ZC=（ R2+ω 2L2/ G2+ω 2C2） 1/4其 中 的 R、 G、 L、 C为 线 路 的 一 次 传 输 参 数 （ 单个 回 路 的 电 阻 、 电 导、 电感、 电 容） 。 由 于 数 据 缆 的 应 用环境为 100MHz， 远远大于 30KHz， 属 高频范 围 ， 所 以 有ω L》R， ω C》G， 故有ZC=（ R2+ω 2L2/ G2+ω 2C2） 1/4≈（ ω 2L2/ω 2C2） 1/4=（ L/C） 1/2， 由 以 上式中 可以 看出要 想 算 出ZC， 只要知道L、 C就可以 了。 （ 二 ） 、 孤立回 路 电 感（ L） 的 理 论 计 算 ： 当回 路 通 以 交流电 后， 则在 回 路 的 导电 线 芯中 和 回 路 周围 产 生 磁通Ф ， 导电 线 芯内 的 叫内 磁通 ， 导电 线芯外的 叫外磁通 。 电 感为 磁通 Ф 与 引起磁通 的 电 流I之 比 ， 所 以 相 应 的 内 外磁通 亦有 内 外电 感（ L内 和 L外） ，总电 感为 L=L内 +L外。 L内 为 导线 内 部的 磁通 与 流过导线 的 电 流之 比 所 决定的 。 它的 计 算 公...
