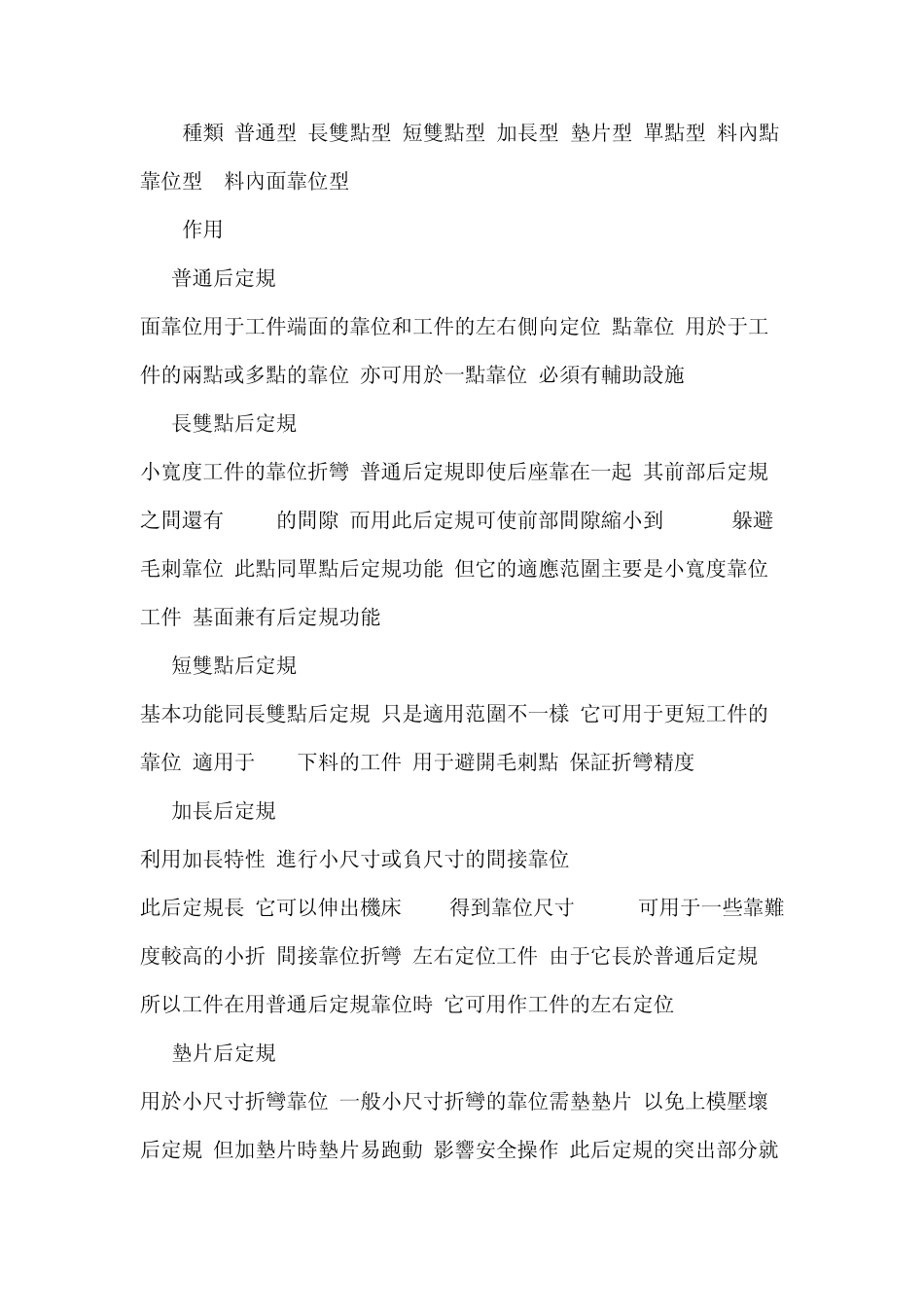

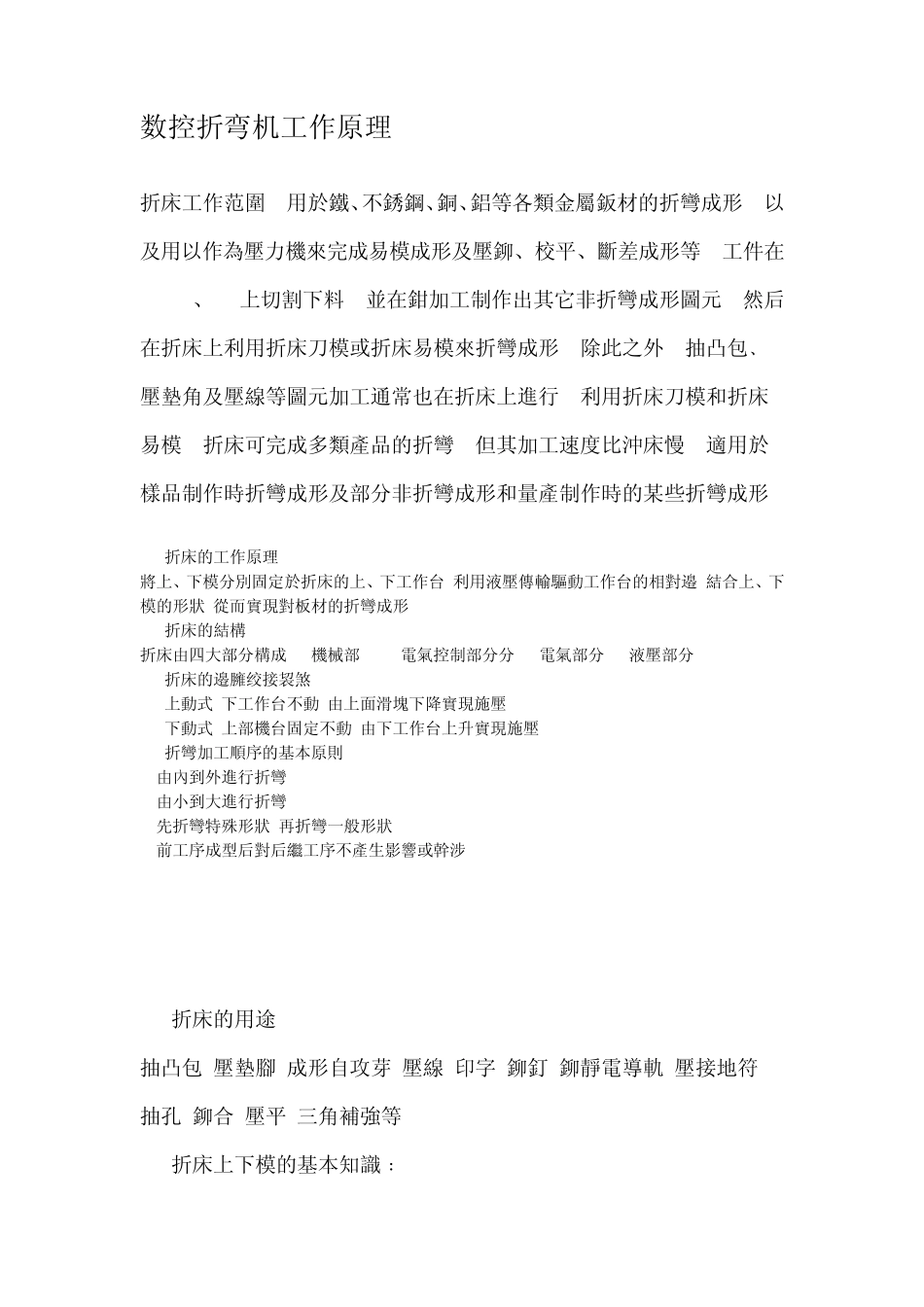

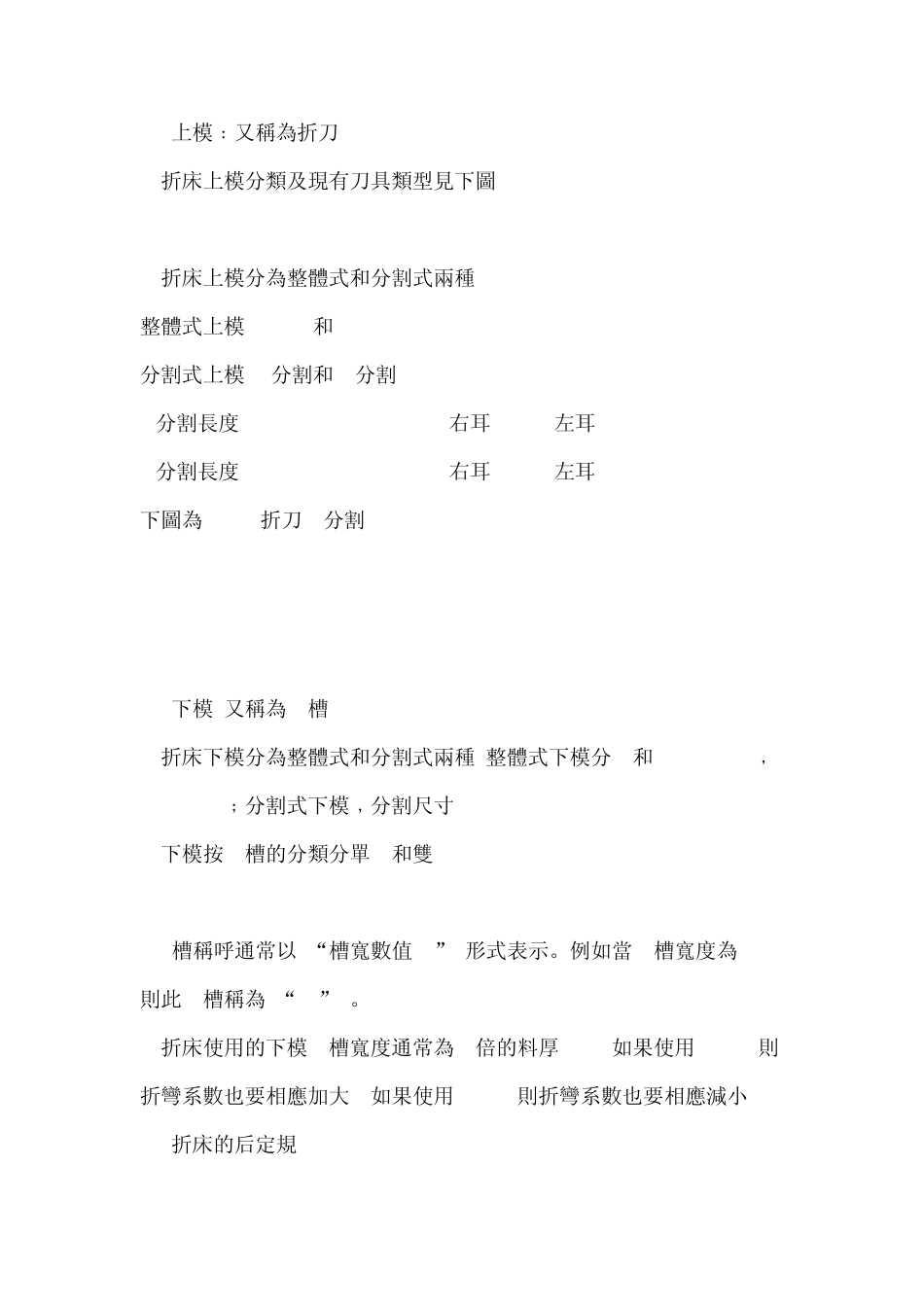

数控折弯机工作原理 折床工作范圍: 用於鐵、不銹鋼、銅、鋁等各類金屬鈑材的折彎成形, 以及用以作為壓力機來完成易模成形及壓鉚、校平、斷差成形等. 工件在LASER、NCT上切割下料, 並在鉗加工制作出其它非折彎成形圖元, 然后在折床上利用折床刀模或折床易模來折彎成形, 除此之外, 抽凸包﹑壓墊角及壓線等圖元加工通常也在折床上進行. 利用折床刀模和折床易模, 折床可完成多類產品的折彎, 但其加工速度比沖床慢, 適用於樣品制作時折彎成形及部分非折彎成形和量產制作時的某些折彎成形 1. 折床的工作原理 將上、下模分別固定於折床的上、下工作台,利用液壓傳輸驅動工作台的相對邉?結合上、下模的形狀,從而實現對板材的折彎成形. 2. 折床的結構 折床由四大部分構成:1.機械部 4.NC電氣控制部分分,2.電氣部分,3.液壓部分 3. 折床的邉臃绞接袃煞 N: (1)上動式:下工作台不動,由上面滑塊下降實現施壓; (2)下動式:上部機台固定不動,由下工作台上升實現施壓. 4. 折彎加工順序的基本原則: l 由內到外進行折彎. l 由小到大進行折彎. l 先折彎特殊形狀,再折彎一般形狀. l 前工序成型后對后繼工序不產生影響或幹涉. 5. 折床的用途: 抽凸包,壓墊腳,成形自攻芽,壓線,印字,鉚釘,鉚靜電導軌,壓接地符,抽孔,鉚合,壓平,三角補強等. 6. 折床上下模的基本知識﹕ 1) 上模﹕又稱為折刀 l 折床上模分類及現有刀具類型見下圖: l 折床上模分為整體式和分割式兩種; 整體式上模:835mm和415mm 分割式上模:a分割和b分割 a分割長度:10,15,20,40,50,100(右耳),100(左耳),200,300; b分割長度:10,15,20,40,50,100(右耳),100(左耳),165,300; 下圖為107# 折刀A分割 2) 下模,又稱為V槽 l 折床下模分為整體式和分割式兩種;整體式下模分L和S(L:835mm﹐S:415mm)﹔分割式下模﹐分割尺寸:10,15,20,40,50,100,200,400 l 下模按V槽的分類分單V和雙V l V槽稱呼通常以 “槽寬數值+V” 形式表示。例如當 V槽寬度為5mm,則此 V槽稱為 “5V” 。 l 折床使用的下模V槽寬度通常為5倍的料厚(5T),如果使用 5T-1V則折彎系數也要相應加大, 如果使用 5T+1V則折彎系數也要相應減小. 7. 折床的后定規 種類:普通型,長雙點型,短雙點型,加長型,墊片型,單點型,料內點靠位型, 料內面靠位型. 作用: 1) 普通后定規: 面靠位用于工件端面的靠位和工件的左右側向定位.點靠位 用於于工件的兩點或多點的靠位,亦可用於一點靠位(必須有輔助設施...
