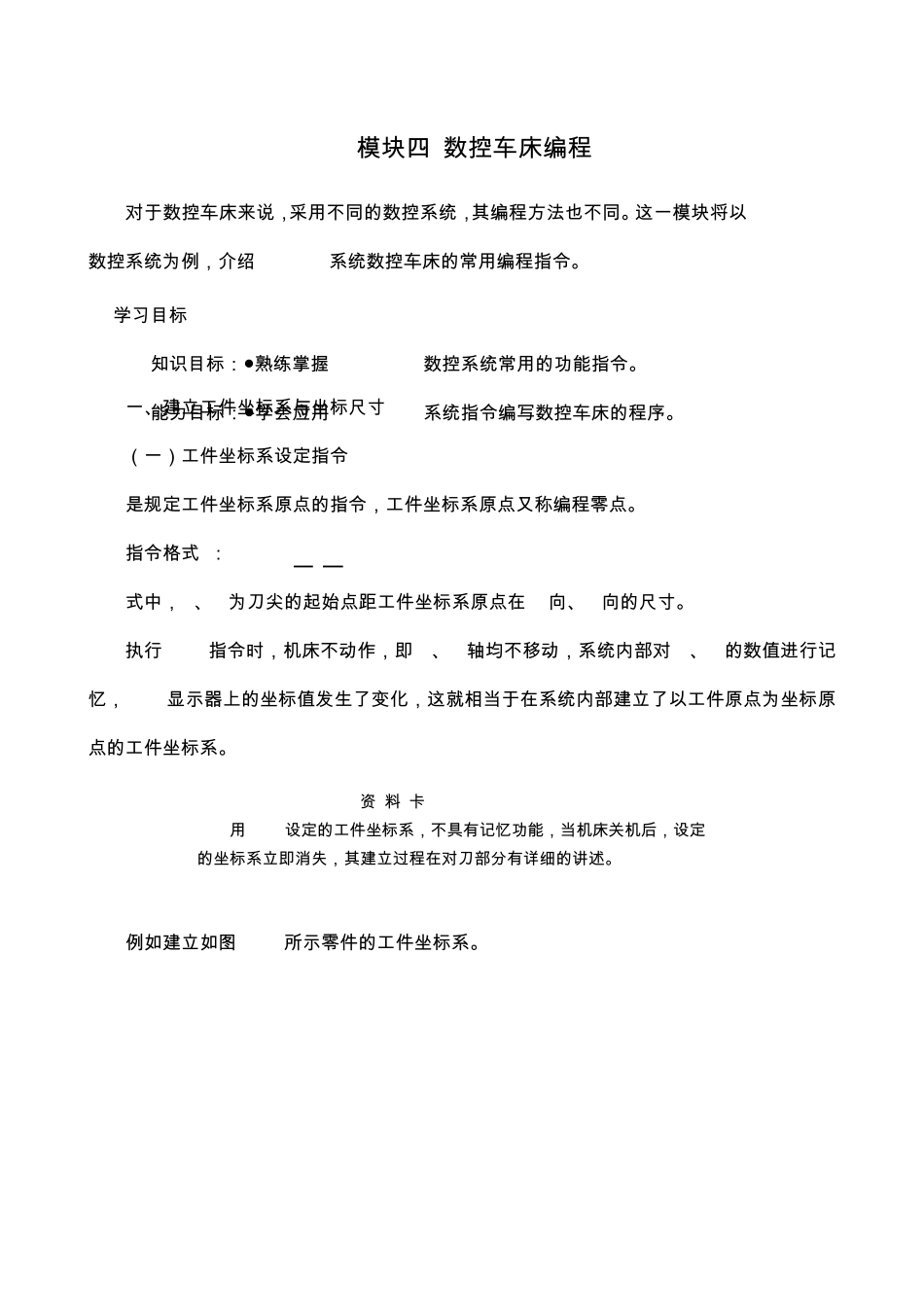

模 块 四 数 控 车 床 编 程 对 于 数 控 车 床 来 说 ， 采 用 不 同 的 数 控 系 统 ， 其 编 程 方 法 也 不 同
这 一 模 块 将 以 FANUC-0i数 控 系 统 为 例 ， 介 绍 FANUC系 统 数 控 车 床 的 常 用 编 程 指 令
一 、建 立 工 件 坐 标 系 与 坐 标 尺 寸 （ 一 ） 工 件 坐 标 系 设 定 指 令 是 规 定 工 件 坐 标 系 原 点 的 指 令 ， 工 件 坐 标 系 原 点 又 称 编 程 零 点
指 令 格 式 ： G50 X Z 式 中 ， X、Z为 刀 尖 的 起 始 点 距 工 件 坐 标 系 原 点 在 X向 、Z向 的 尺 寸
执 行G50指 令 时 ， 机 床 不 动 作 ， 即X、Z轴 均 不 移 动 ， 系 统 内 部 对X、Z的 数 值 进 行 记忆 ， CRT显 示 器 上 的 坐 标 值 发 生 了 变 化 ， 这 就 相 当 于 在 系 统 内 部 建 立 了 以 工 件 原 点 为 坐 标 原点 的 工 件 坐 标 系
例 如 建 立 如 图 1-48所 示 零 件 的 工 件 坐 标 系
学 习 目 标 知 识 目 标 ： ●熟 练 掌 握 FANUC-0i数 控 系 统 常 用 的 功 能 指 令
能 力 目 标 ： ●学 会 应 用 FANUC-0i系 统 指 令 编 写 数 控 车 床 的 程 序
资 料 卡 用 G50设 定 的 工 件 坐 标 系 ， 不 具 有 记 忆 功 能 ， 当 机 床 关 机 后 ， 设 定的 坐 标 系 立 即 消 失 ， 其 建 立 过 程 在 对 刀 部 分 有 详细的 讲述

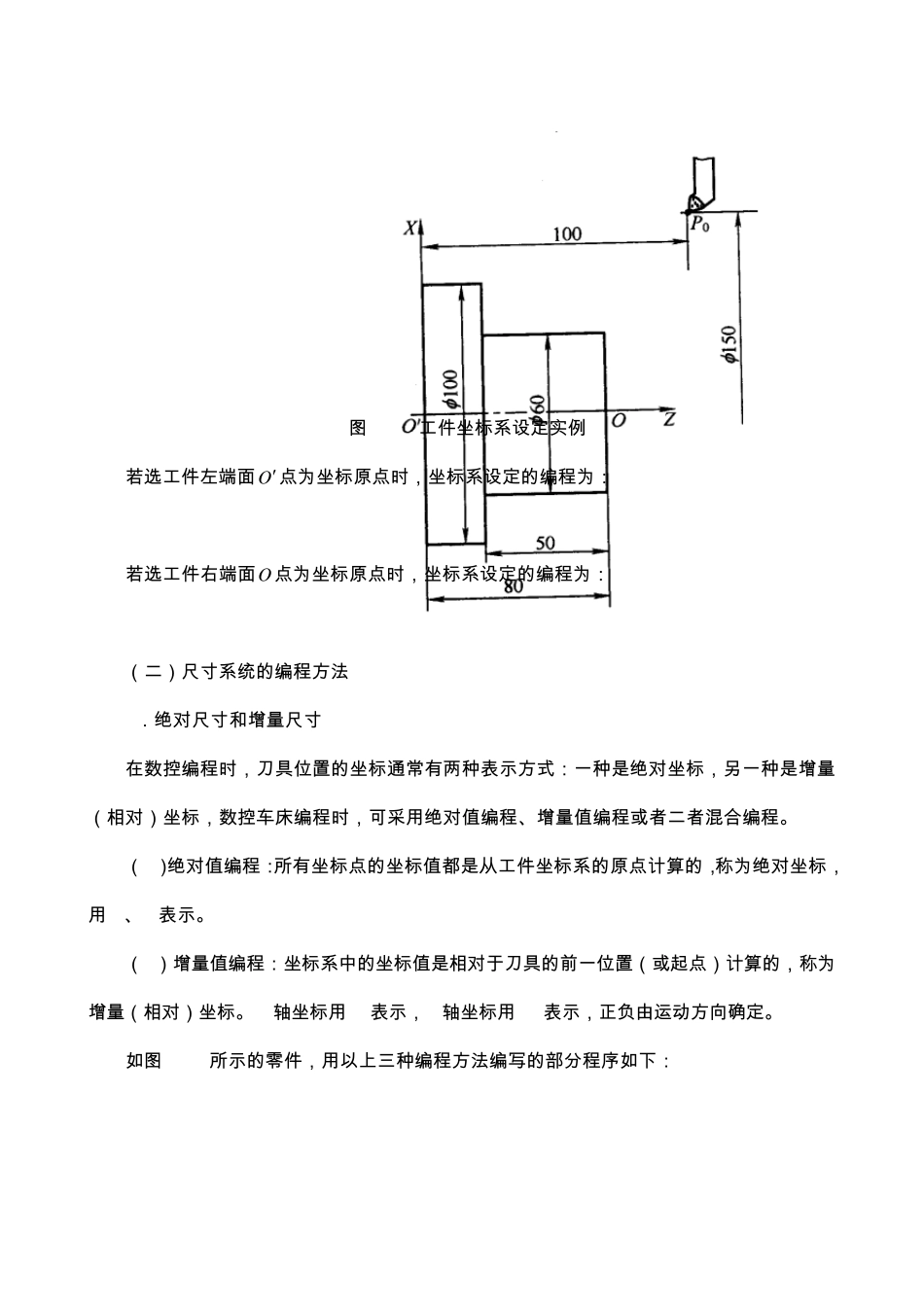

图 1-48 工 件 坐 标 系 设 定 实 例 若 选 工 件 左 端 面 O点 为 坐 标 原 点
