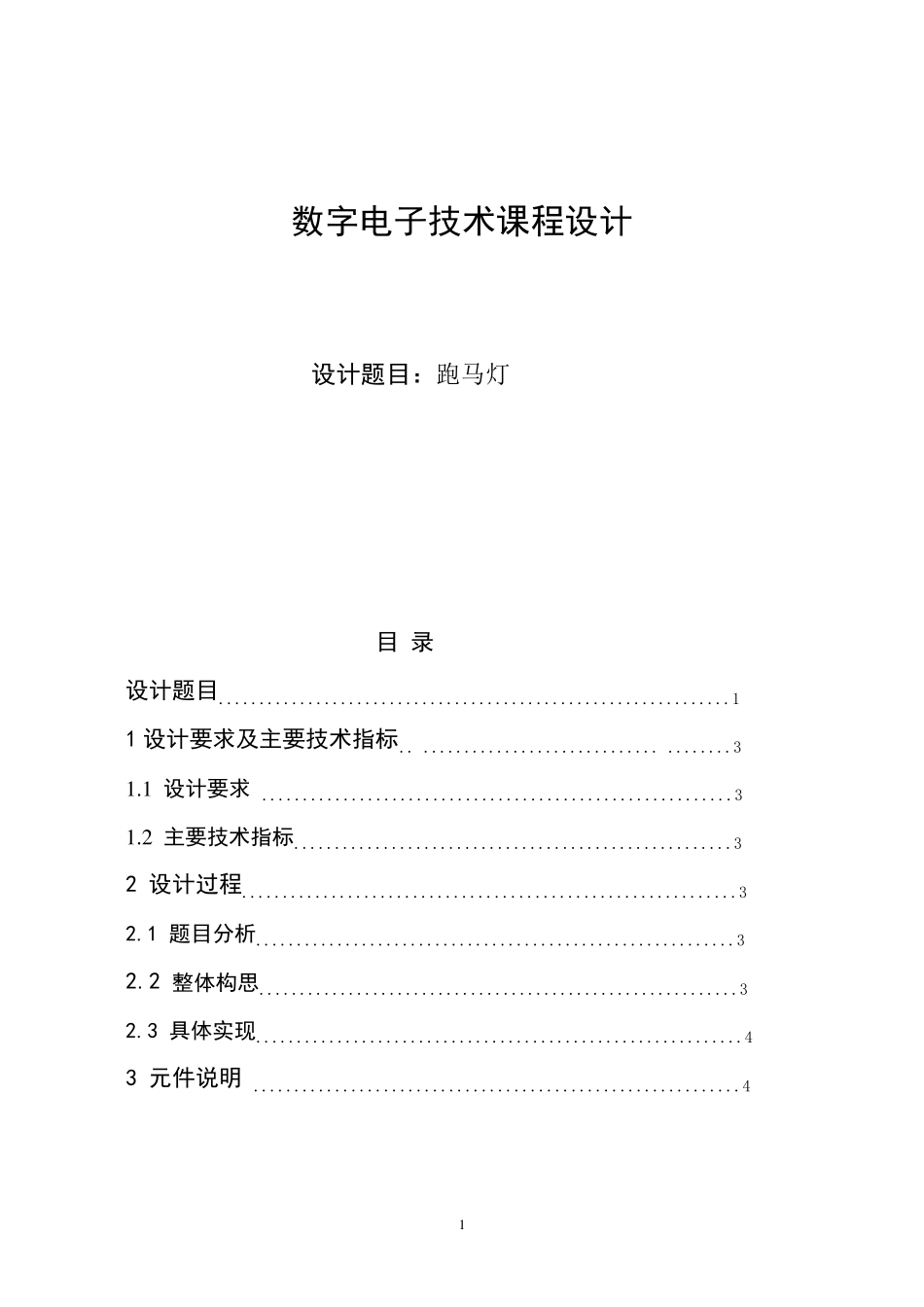

1 数字电子技术课程设计 设计题目：跑马灯 目 录 设计题目...............................................................1 1 设计要求及主要技术指标.. ............................. ........3 1 .1 设计要求 ..........................................................3 1 .2 主要技术指标......................................................3 2 设计过程.............................................................3 2.1 题目分析...........................................................3 2.2 整体构思...........................................................3 2.3 具体实现............................................................4 3 元件说明 ............................................................4 2 3.1 元件说明............................................................4 4 检查过程..................................................... 7 4.1 检查过程............................................................7 4.2 遇到问题及解决措施..................... .........................7 5 心得体会 ........................... ............. ..................8 参考文献......................................... .....................9 附录一：电路原理图..................................................9 附录二：元件清单.....................................................10 一．设计要求及主要技术指标 1 .1 设计要求 （1）、根据技术指标要求确定电路形式，分析工作原理，计算元件参数。 （2）、列出所用元器件清单并购买。 （3）、安装调试所设计的电路，使之达到设计要求。 （4）、记录实验结果。 （5）、撰写设计报告。 1.2 主要技术指标 （1）实现 8 灯循环点亮。 （2）间隔时间可调。 （3）广告灯的样式自定。 二．设计过程 3 2.1 题目分析 我们设计的跑马灯实际上是主要使用一个74LS161，一个74LS138，一个74LS20和一个78L05这四个芯片对8 个LED 进行控制，产生循环控制的效果。形成一个流水似的广告灯。 2.2 整体构思 拟定系统方案框图，画出系统框图中每框的名称、信号的流向，各框图间的接口，使用protel99 电路设计软件画出原理图，再生成网络表和PCB 板。 ...
