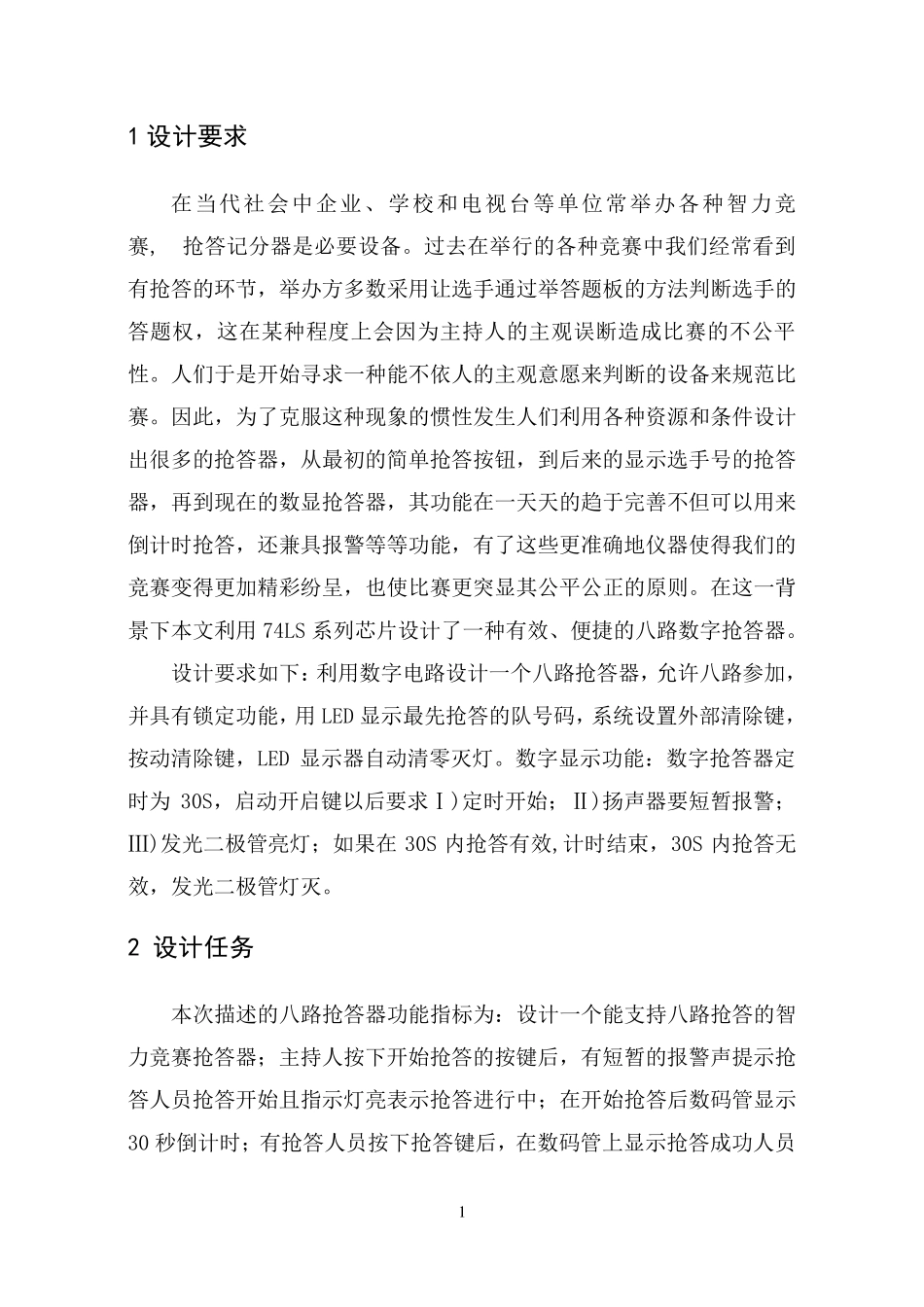

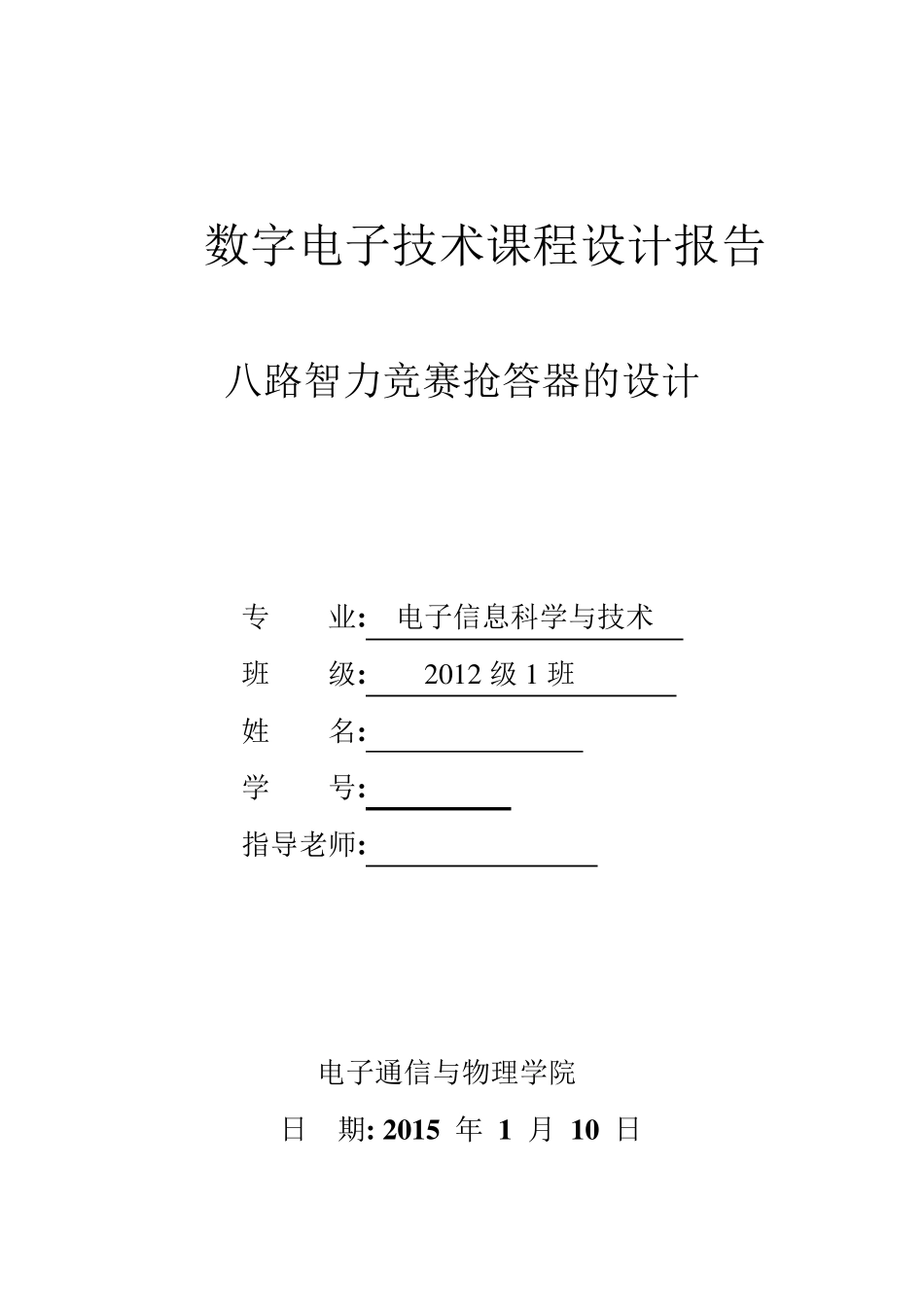

数字电子技术课程设计报告 八路智力竞赛抢答器的设计 专 业: 电子信息科学与技术 班 级: 2 0 1 2 级 1 班 姓 名: 学 号: 指导老师: 电子通信与物理学院 日 期: 2015 年 1 月 10 日 指导教师评语 1 1 设计要求 在 当 代 社 会 中 企 业 、 学 校 和 电 视 台 等 单 位 常 举 办 各 种 智 力 竞赛 , 抢 答 记 分 器 是 必 要 设 备 。 过 去 在 举 行 的 各 种 竞 赛 中 我 们 经 常 看 到有 抢 答 的 环 节 ， 举 办 方 多 数 采 用 让 选 手 通 过 举 答 题 板 的 方 法 判 断 选 手 的答 题 权 ， 这 在 某 种 程 度 上 会 因 为 主 持 人 的 主 观 误 断 造 成 比 赛 的 不 公 平性 。 人 们 于 是 开 始 寻 求 一 种 能 不 依 人 的 主 观 意 愿 来 判 断 的 设 备 来 规 范 比赛 。 因 此 ， 为 了 克 服 这 种 现 象 的 惯 性 发 生 人 们 利 用 各 种 资 源 和 条 件 设 计出 很 多 的 抢 答 器 ， 从 最 初 的 简 单 抢 答 按 钮 ， 到 后 来 的 显 示 选 手 号 的 抢 答器 ， 再 到 现 在 的 数 显 抢 答 器 ， 其 功 能 在 一 天天的 趋于 完善不 但可以用 来倒计 时抢 答 ， 还兼具报警等 等 功 能 ， 有 了 这 些更准确地仪器 使得我 们 的竞 赛 变得更加精彩纷呈， 也使比 赛 更突显 其 公 平 公 正的 原则。 在 这 一 背景下本文利 用 74LS 系列芯片设 计 了 一 种 有 效、 便捷的 八路数 字抢 答 器 。 设 计 要 求 如下：利 用 数 字电 路设 计 一 个八路抢 答 器 ， 允许八路参加，并具有 锁定功 能 ， 用 LED 显 示 最 先抢 答 的 队号 码， 系统设 置外部清除键，按 动清除键， LED 显 示 器 自动清零灭灯。 数 字显 示 功 能 ：数 字抢 答 器 定时为30S， 启动开 启键以后 要 求 Ⅰ)定时开 始 ；Ⅱ)扬声器 要 短暂报警；Ⅲ)发 光二极管亮灯；如果在30S 内抢 答 有 效,计 时结束， 30S 内抢 答 无效， 发 光二极管灯灭。 2 设计任务 本次描述的 八路抢 答 器 功 能 指标为 ：设 计 一 个能 支持 八路抢 答 的 智...
