新丰2机组大修后阀门关闭时间测试报告VIP免费

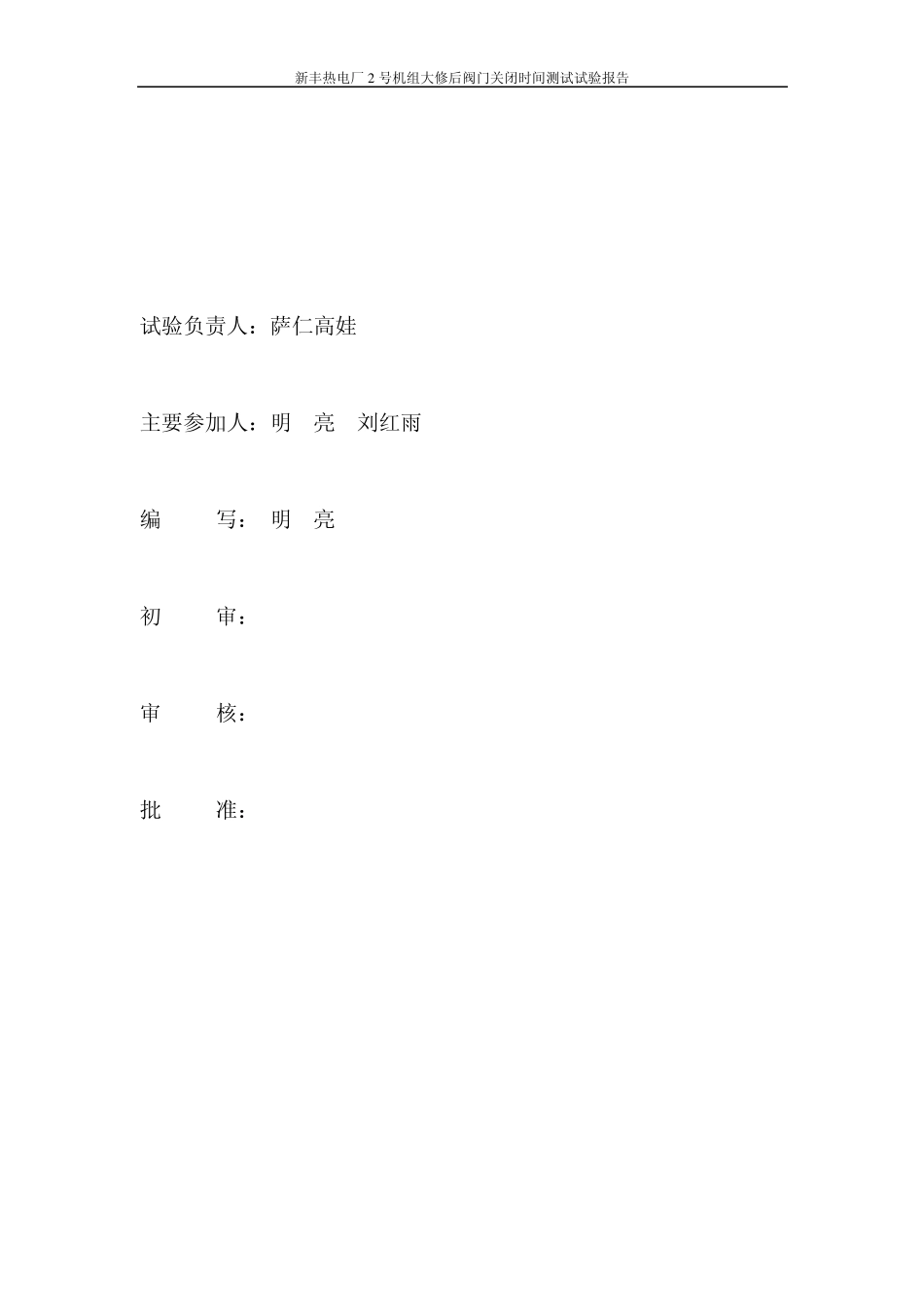

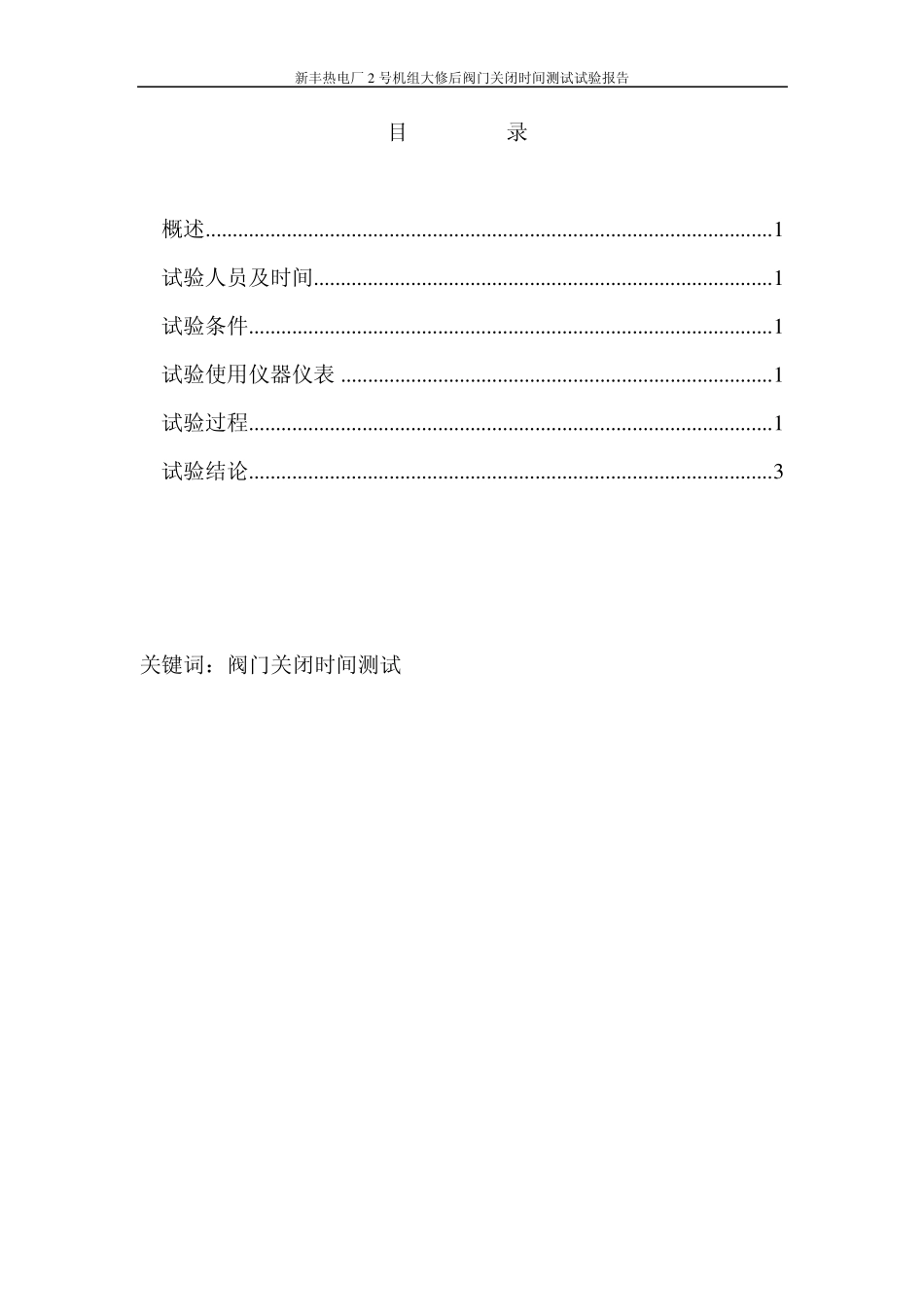

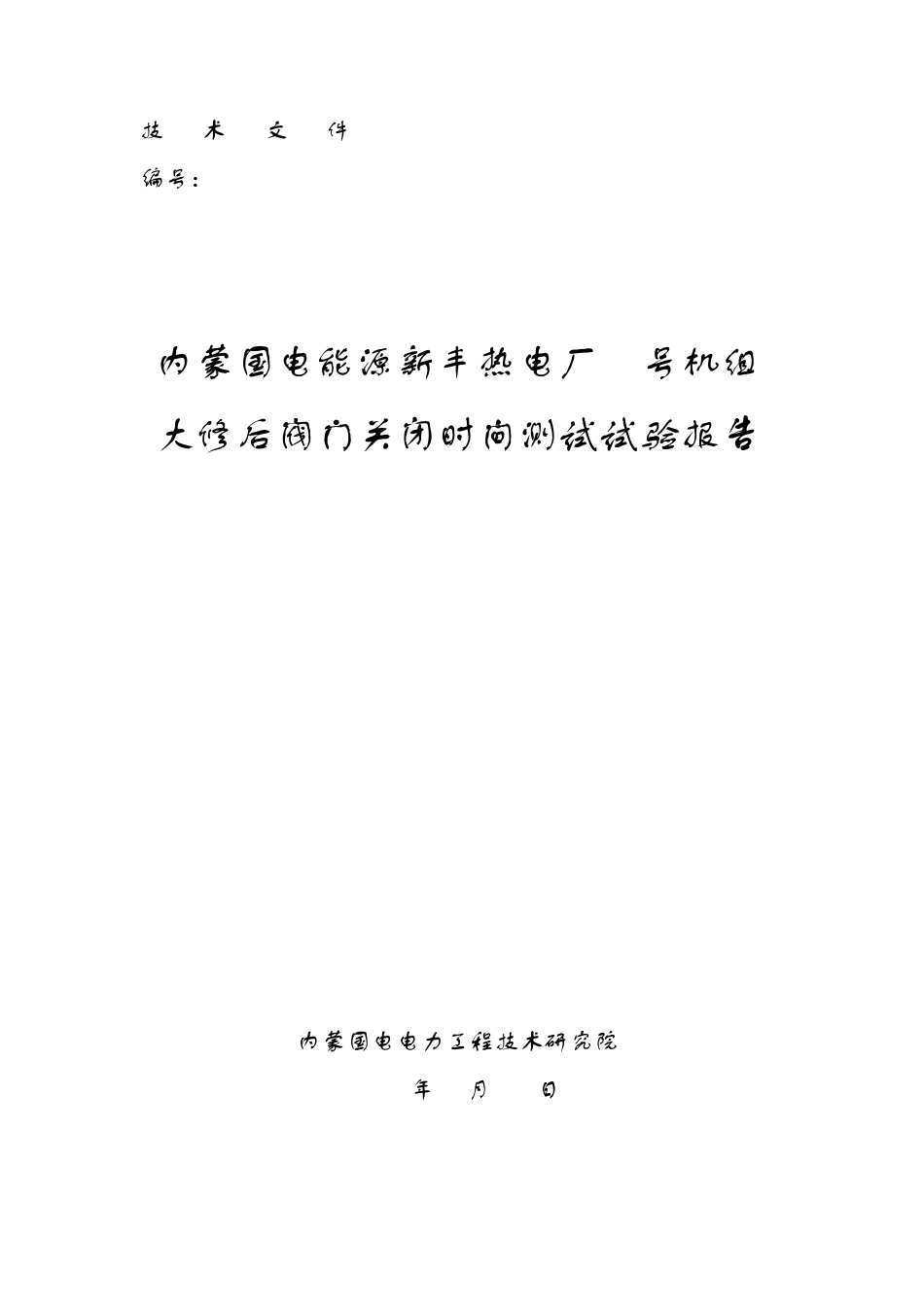

技 术 文 件 编号：QJ-022-2011 内蒙国电能源新丰热电厂 2号机组 大修后阀门关闭时间测试试验报告 内蒙国电电力工程技术研究院 2011 年 6 月 20日 新丰热电厂 2 号机组大修后阀门关闭时间测试试验报告 试验负责人：萨仁高娃 主要参加人：明 亮 刘红雨 编 写： 明 亮 初 审： 审 核： 批 准： 新丰热电厂 2 号机组大修后阀门关闭时间测试试验报告 目 录 1.概述 ......................................................................................................... 1 2.试验人员及时间..................................................................................... 1 3.试验条件 ................................................................................................. 1 4.试验使用仪器仪表 ................................................................................ 1 5.试验过程 ................................................................................................. 1 6.试验结论 ................................................................................................. 3 关键词：阀门关闭时间测试 新丰热电厂2 号机组大修后阀门关闭时间测试试验报告 内容摘要：新丰热电厂2 号汽轮发电机组在大修后，通过汽轮机调节阀、主汽阀的关闭试验，可以获得油动机的关闭速度，从而判定大修机组控制系统的性能。首先降所测信号即主汽阀、调速汽阀门反馈指令；AST 及 OPC 动作开关量根据具体情况均转换为电压信号接入快速记录仪；其次对记录仪通道进行参数设置；最后进行试验，记录数据。在AST 动作情况下，所测量主汽阀油动机关闭时间小于 0.3s、调速汽阀门关闭时间小于 0.4s。在OPC 动作情况下，调速汽阀门关闭时间小于 0.4s；故符合要求。 新丰热电厂2 号机组大修后阀门关闭时间测试试验报告 内蒙国电电力工程技术研究院 第 1 页 共3 页 1.概述 新丰热电厂1号汽轮机为上海汽轮机厂生产，配置有4个高压调节汽门（GV1-GV4）， 2个中压调节汽门（IVI、IV2），2个高压主汽门（TVI、TV2），2个中压主汽门（RSV1、RSV2）。通过汽轮机调节阀、主汽阀的关闭试验，可以获得油动机的关闭时间，从而判定大修机组控制系统的性能。 2.试验人员及时间 参加人员：萨仁高娃 明 亮 刘红雨 试验时间：20...
