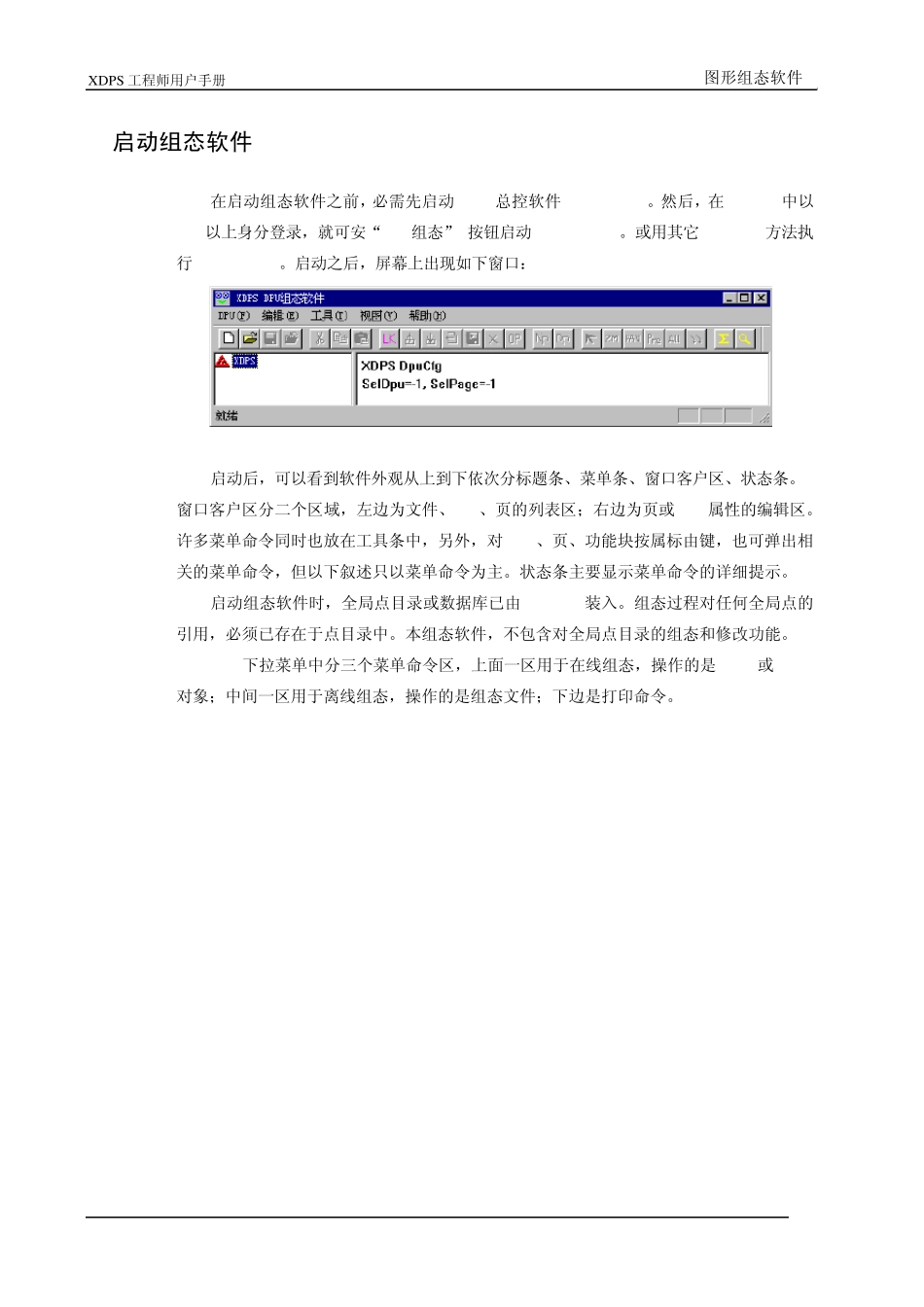

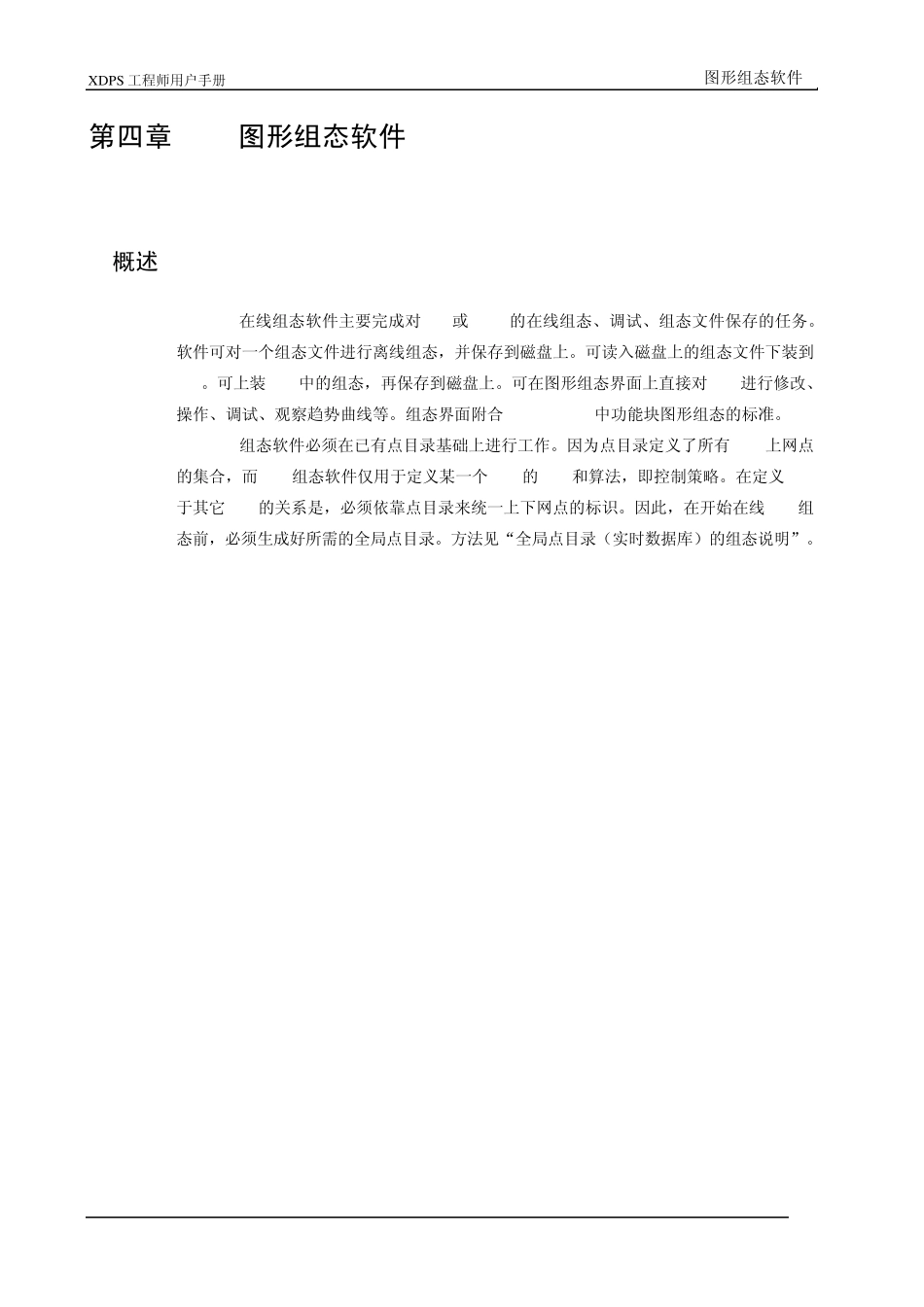

X DPS 工程师用户手册 4 DPU图形组态软件 4 - 1 第四章 DPU图形组态软件 1.概述 DPU在线组态软件主要完成对DPU或VDPU的在线组态、调试、组态文件保存的任务。软件可对一个组态文件进行离线组态，并保存到磁盘上。可读入磁盘上的组态文件下装到DPU。可上装DPU中的组态，再保存到磁盘上。可在图形组态界面上直接对DPU进行修改、操作、调试、观察趋势曲线等。组态界面附合IEC-1131-3中功能块图形组态的标准。 DPU组态软件必须在已有点目录基础上进行工作。因为点目录定义了所有DPU上网点的集合，而DPU组态软件仅用于定义某一个DPU的I/O和算法，即控制策略。在定义DPU于其它DPU的关系是，必须依靠点目录来统一上下网点的标识。因此，在开始在线DPU组态前，必须生成好所需的全局点目录。方法见“全局点目录（实时数据库）的组态说明”。 X DPS 工程师用户手册 4 DPU图形组态软件 4 - 2 2.启动组态软件 在启动组态软件之前，必需先启动XDPS总控软件Netwin.exe。然后，在Netwin中以ENG以上身分登录，就可安“DPU组态” 按钮启动DpuCfg.exe。或用其它 Windows方法执行 DpuCfg.exe。启动之后，屏幕上出现如下窗口： 启动后，可以看到软件外观从上到下依次分标题条、菜单条、窗口客户区、状态条。窗口客户区分二个区域，左边为文件、DPU、页的列表区；右边为页或 DPU属性的编辑区。许多菜单命令同时也放在工具条中，另外，对 DPU、页、功能块按属标由键，也可弹出相关的菜单命令，但以下叙述只以菜单命令为主。状态条主要显示菜单命令的详细提示。 启动组态软件时，全局点目录或数据库已由 Netwin装入。组态过程对任何全局点的引用，必须已存在于点目录中。本组态软件，不包含对全局点目录的组态和修改功能。 DPU下拉菜单中分三个菜单命令区，上面一区用于在线组态，操作的是 DPU或 VDPU对象；中间一区用于离线组态，操作的是组态文件；下边是打印命令。 X DPS 工程师用户手册 4 DPU图形组态软件 4 - 3 3.打开组态文件，进入离线组态 启动后任何时候，可选DPU菜单中的“新文件”或“打开文件”打开DPU组态文件。New菜单生成新的Dpu组态文件，缺省名为 New1.txt；Open菜单打开一个现有的Dpu组态文件进行编辑。组态文件一般(缺省)存放在项目数据路径下的ENG目录，用户也可选择存放到其它目录；组态文件的扩展名缺省为 txt，如为Dpu3生成的组态文件一般命名为 Dpu3.txt。 打开成功后，文件名会出现在 XDPS树下...
