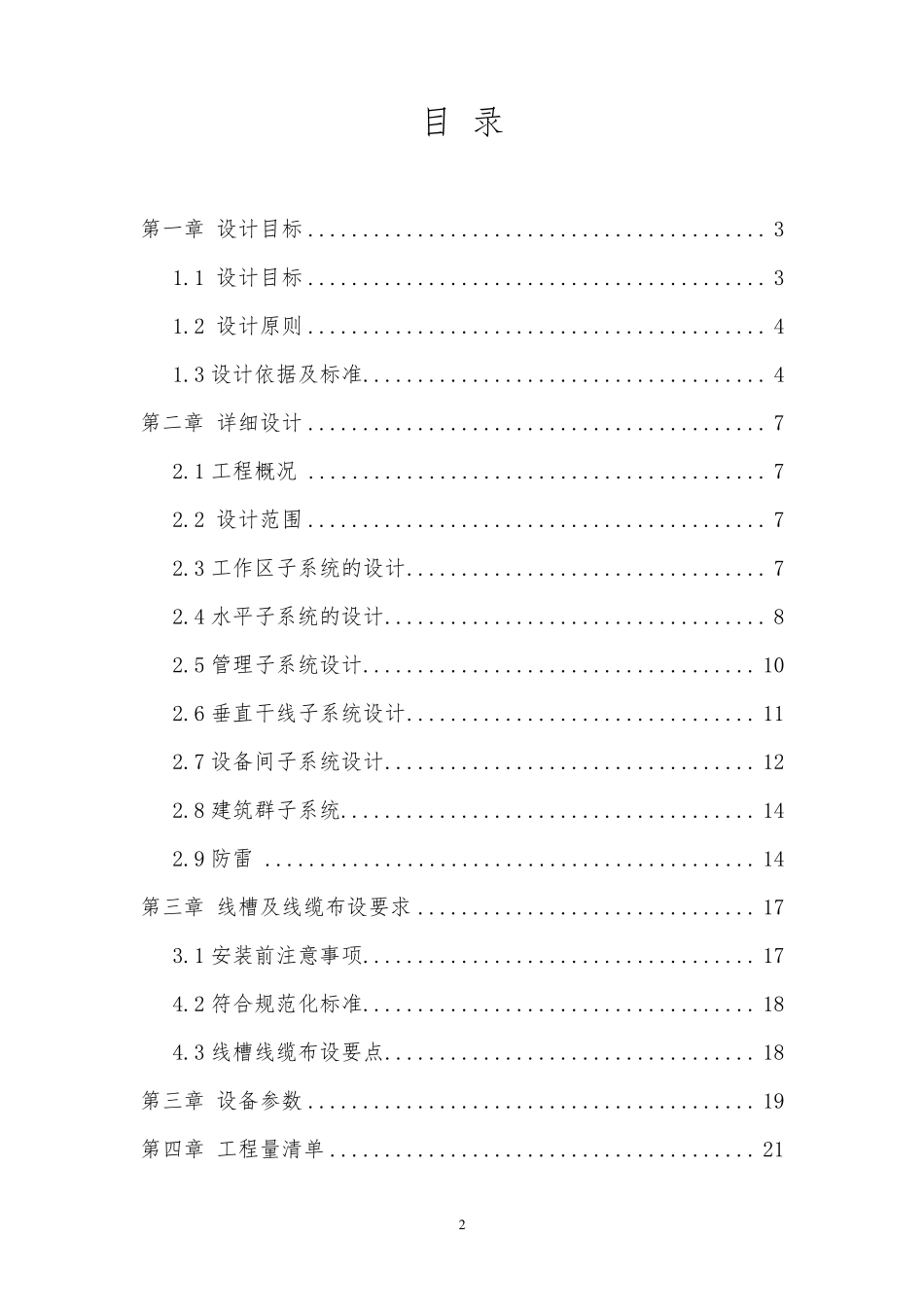

1 新校区智慧校园综合布线建设方案 2 目 录 第一章 设计目标 .......................................... 3 1.1 设计目标 .......................................... 3 1.2 设计原则 .......................................... 4 1.3 设计依据及标准 ..................................... 4 第二章 详细设计 .......................................... 7 2.1 工程概况 .......................................... 7 2.2 设计范围 .......................................... 7 2.3 工作区子系统的设计 ................................. 7 2.4 水平子系统的设计 ................................... 8 2.5 管理子系统设计 .................................... 10 2.6 垂直干线子系统设计 ................................ 11 2.7 设备间子系统设计 .................................. 12 2.8 建筑群子系统...................................... 14 2.9 防雷 ............................................. 14 第三章 线槽及线缆布设要求 ............................... 17 3.1 安装前注意事项 .................................... 17 4.2 符合规范化标准 .................................... 18 4.3 线槽线缆布设要点 .................................. 18 第三章 设备参数 ......................................... 19 第四章 工程量清单 ....................................... 21 3 第一章 设计目标 1.1 设计目标 综合布线系统是建筑物或建筑群内的传输网络,是计算机网络的线路基础。它使语音与数据通信设备、交换设备和其他信息管理系统彼此相连,也使这些设备与外部通信网络相连。结构化布线设计应该满足以下目标。 1、满足要求,兼顾发展。布线设计必须能够满足学校各楼宇、实验室、图书馆等的主要业务需求,并能兼顾未来的发展需要。 2、易于扩展,预留空间。符合当前和以后的信息传输需要,保证较好的扩展性和足够的升级空间。 3、遵从标准,采用星型布线系统。设计遵从国际(ISO/IEC 11801)标准和工信部、住建部标准,布线系统采用国际标准建议的星型拓扑结构。 4、高质传输,适应面广。布线系统应该能够支持语音、数据等综合信息的高质量传输,并能适应各种不同类型、厂商的电脑及网络产品的需要。 5...
