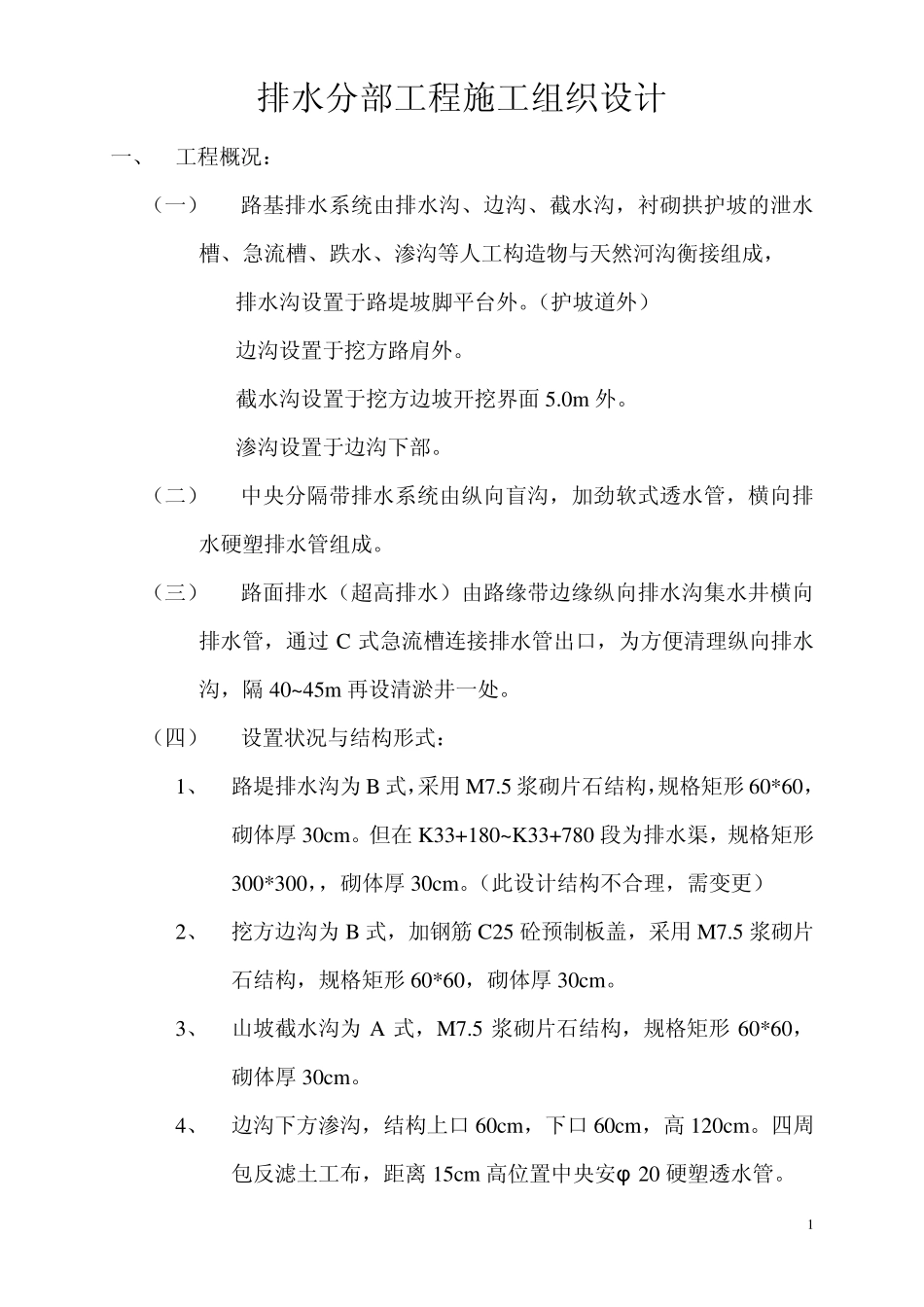

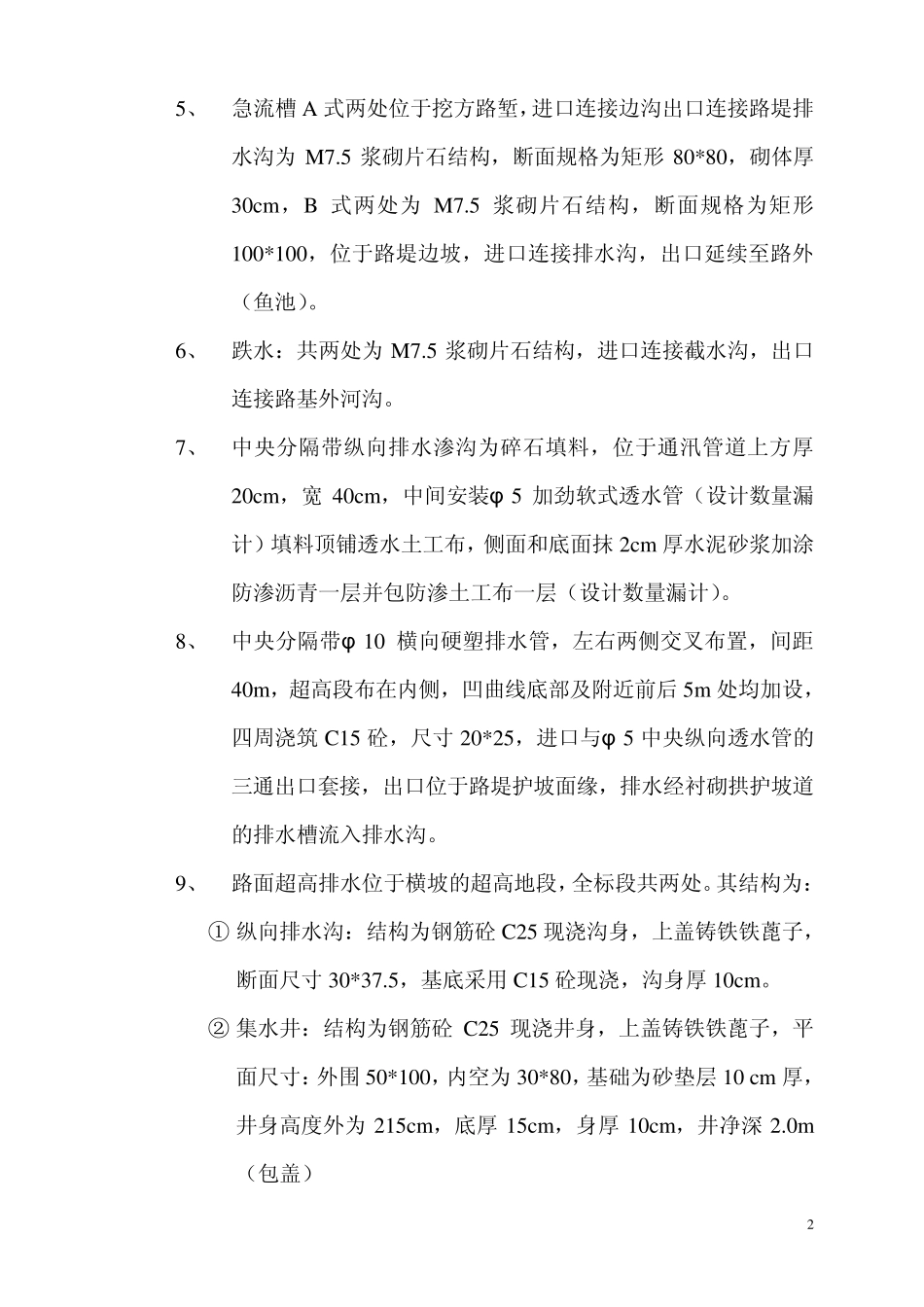

1 排水分部工程施工组织设计 一、 工程概况： （一） 路基排水系统由排水沟、边沟、截水沟，衬砌拱护坡的泄水槽、急流槽、跌水、渗沟等人工构造物与天然河沟衡接组成， 排水沟设置于路堤坡脚平台外。（护坡道外） 边沟设置于挖方路肩外。 截水沟设置于挖方边坡开挖界面 5.0m 外。 渗沟设置于边沟下部。 （二） 中央分隔带排水系统由纵向盲沟，加劲软式透水管，横向排水硬塑排水管组成。 （三） 路面排水（超高排水）由路缘带边缘纵向排水沟集水井横向排水管，通过 C 式急流槽连接排水管出口，为方便清理纵向排水沟，隔 40~45m 再设清淤井一处。 （四） 设置状况与结构形式： 1、 路堤排水沟为 B 式，采用 M7.5 浆砌片石结构，规格矩形 60*60，砌体厚 30cm。但在 K33+180~K33+780 段为排水渠，规格矩形300*300，，砌体厚 30cm。（此设计结构不合理，需变更） 2、 挖方边沟为 B 式，加钢筋 C25 砼预制板盖，采用 M7.5 浆砌片石结构，规格矩形 60*60，砌体厚 30cm。 3、 山坡截水沟为 A 式，M7.5 浆砌片石结构，规格矩形 60*60，砌体厚 30cm。 4、 边沟下方渗沟，结构上口 60cm，下口 60cm，高 120cm。四周包反滤土工布，距离 15cm 高位置中央安φ 20 硬塑透水管。 2 5、 急流槽 A 式两处位于挖方路堑，进口连接边沟出口连接路堤排水沟为 M7.5 浆砌片石结构，断面规格为矩形 80*80，砌体厚30cm ，B 式两处为 M7.5 浆砌片石结构，断面规格为矩形100*100，位于路堤边坡，进口连接排水沟，出口延续至路外（鱼池）。 6、 跌水：共两处为 M7.5 浆砌片石结构，进口连接截水沟，出口连接路基外河沟。 7、 中央分隔带纵向排水渗沟为碎石填料，位于通汛管道上方厚20cm ，宽 40cm ，中间安装φ 5 加劲软式透水管（设计数量漏计）填料顶铺透水土工布，侧面和底面抹 2cm 厚水泥砂浆加涂防渗沥青一层并包防渗土工布一层（设计数量漏计）。 8、 中央分隔带φ 10 横向硬塑排水管，左右两侧交叉布置，间距40m ，超高段布在内侧，凹曲线底部及附近前后 5m 处均加设，四周浇筑C15 砼，尺寸20*25，进口与φ 5 中央纵向透水管的三通出口套接，出口位于路堤护坡面缘，排水经衬砌拱护坡道的排水槽流入排水沟。 9、 路面超高排水位于横坡的超高地段，全标段共两处。其结构为： ① 纵向排水沟：结构为钢筋砼C25 现浇沟身，上盖铸铁铁蓖子，断面尺寸30*37.5，基底采用 C15...
