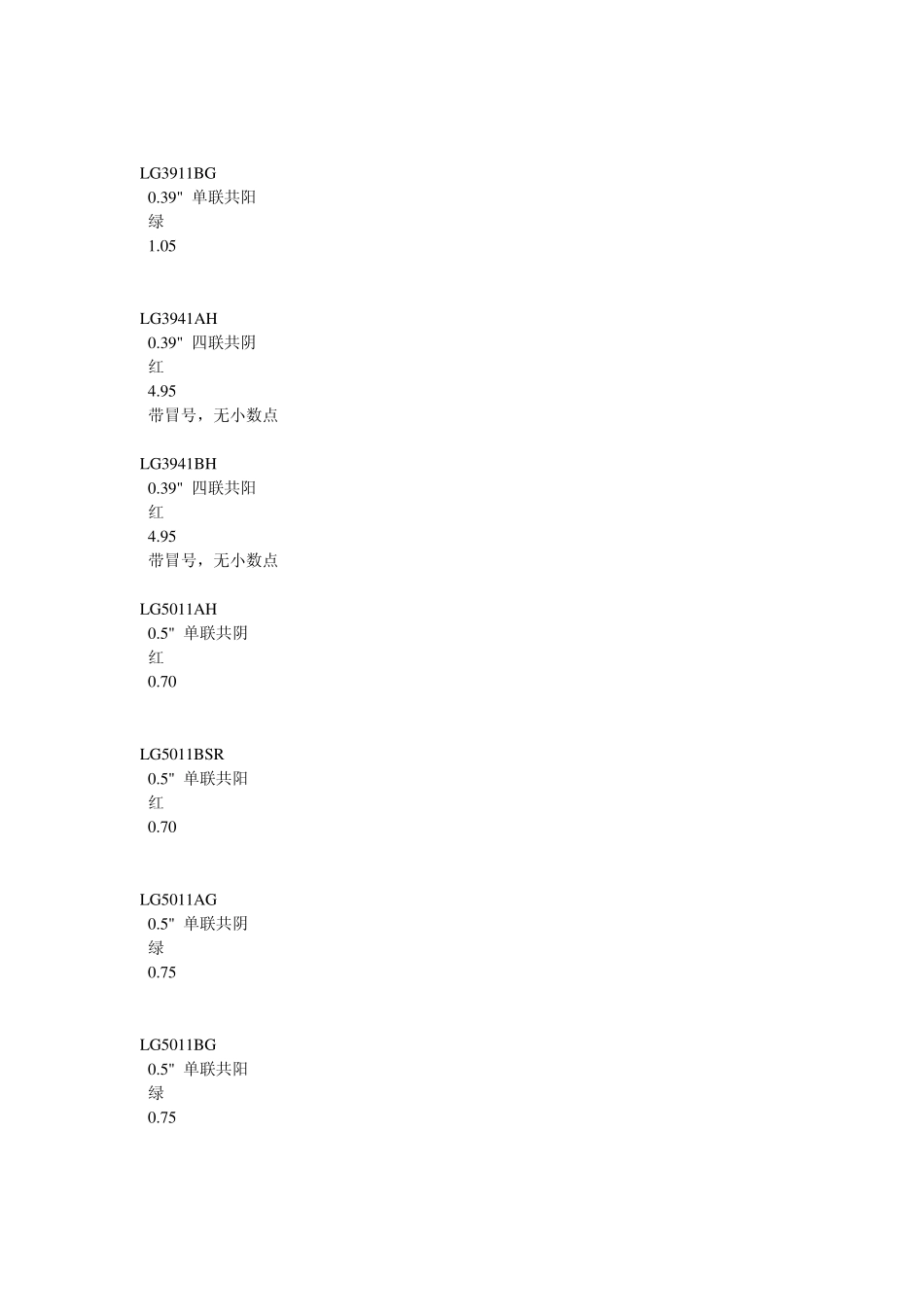

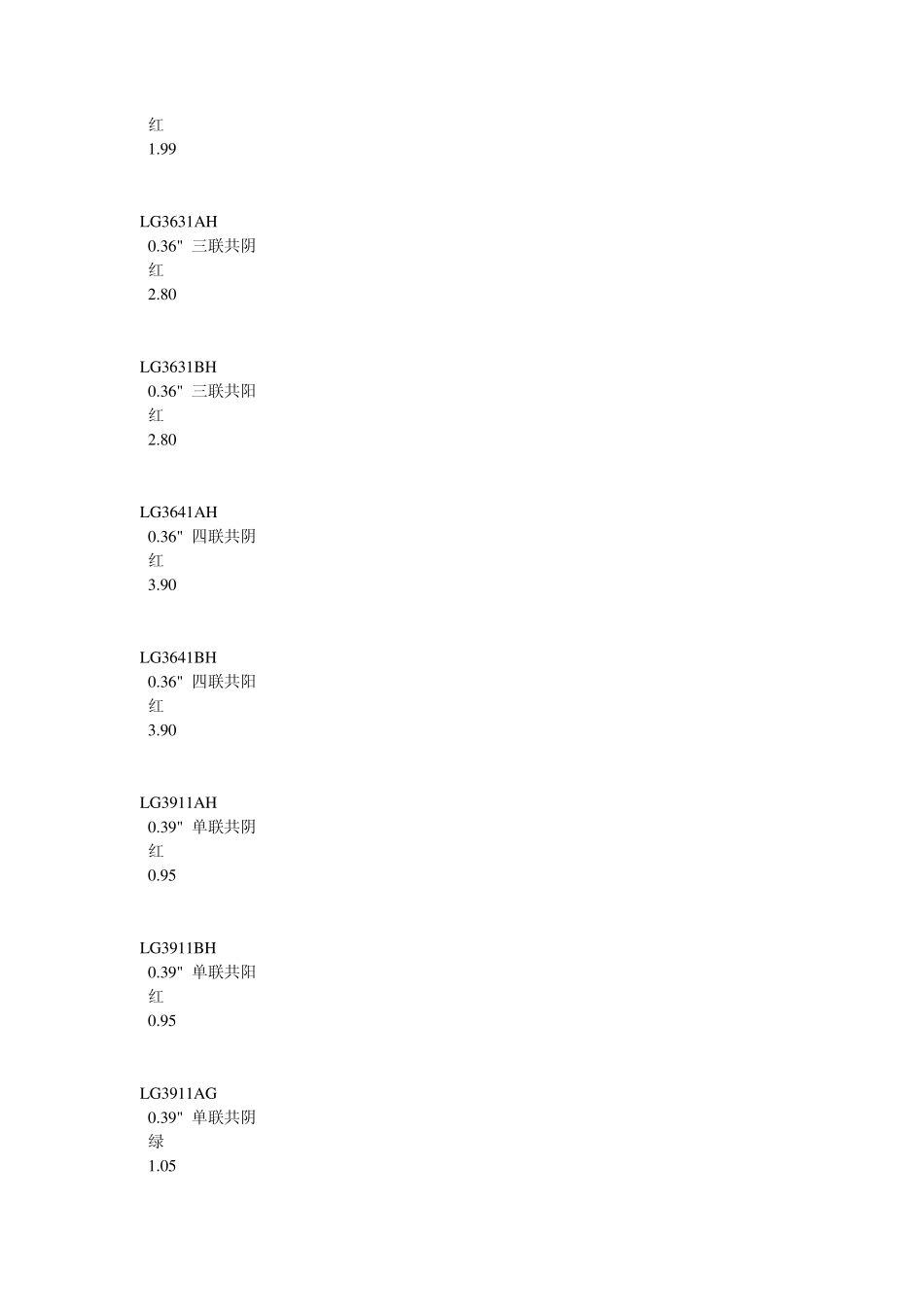

公共共阴和公共共阳首先，我们找个电源（3 到5 伏）和1 个1K（几百的也欧的也行）的电阻， VCC 串接个电阻后和GND 接在任意2 个脚上，组合有很多，但总有一个LED 会发光的找到一个就够了，，然后用GND 不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8 个），那它就是共阴的了。相反用VCC 不动，GND 逐个碰剩下的脚，如果有多个LED（一般是8 个），那它就是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。 型号 规格 颜色 单价 说明 LG3611AH 0.36" 单联共阴 红 0.95 LG3611BH 0.36" 单联共阳 红 0.95 LG3611AG 0.36" 单联共阴 绿 1.05 LG3611BG 0.36" 单联共阳 绿 1.05 LG3621AH 0.36" 双联共阴 红 1.99 LG3621BH 0.36" 双联共阳 红 1.99 LG3631AH 0.36" 三联共阴 红 2.80 LG3631BH 0.36" 三联共阳 红 2.80 LG3641AH 0.36" 四联共阴 红 3.90 LG3641BH 0.36" 四联共阳 红 3.90 LG3911AH 0.39" 单联共阴 红 0.95 LG3911BH 0.39" 单联共阳 红 0.95 LG3911AG 0.39" 单联共阴 绿 1.05 LG3911BG 0.39" 单联共阳 绿 1.05 LG3941AH 0.39" 四联共阴 红 4.95 带冒号，无小数点 LG3941BH 0.39" 四联共阳 红 4.95 带冒号，无小数点 LG5011AH 0.5" 单联共阴 红 0.70 LG5011BSR 0.5" 单联共阳 红 0.70 LG5011AG 0.5" 单联共阴 绿 0.75 LG5011BG 0.5" 单联共阳 绿 0.75 LG5022AH 0.5" 双联共阴 红 1.85 LG5022BH 0.5" 双联共阳 红 1.85 LG5611A 0.56" 单联共阴 红 0.70 LG5611B 0.56" 单联共阳 红 0.70 LG5611A 0.56" 单联共阴 绿 0.75 LG5611B 0.56" 单联共阳 绿 0.75 LG5621AH 0.56" 双联共阴 红 1.85 LG5621BH 0.56" 双联共阳 红 1.85 LG5631AH 0.56" 三联共阴 红 2.75 LG5631BH 0.56" 三联共阳 红 2.75 LG5641AH 0.56" 四联共阴 红 4.20 不带冒号 LG5641BH 0.56" 四联共阳 红 4.20 不带冒号 LG5641AG 0.56" 四联共阴 绿 4.20 不带冒号 LG5641BG 0.56" 四联共阳 绿 4.20 不带冒号 LG5641AH 0.56" 四联共阴 红 4.20 带冒号 ： LG5641BH 0.56" 四联共阳 红 4.20 带冒号 ： LG8011AH 0.8" 单联共阴 红 1.20 LG8011BH 0.8" 单联共阳 红 1.20 LG10012DH 10 段光柱 红 1.80 LG12012DH...
