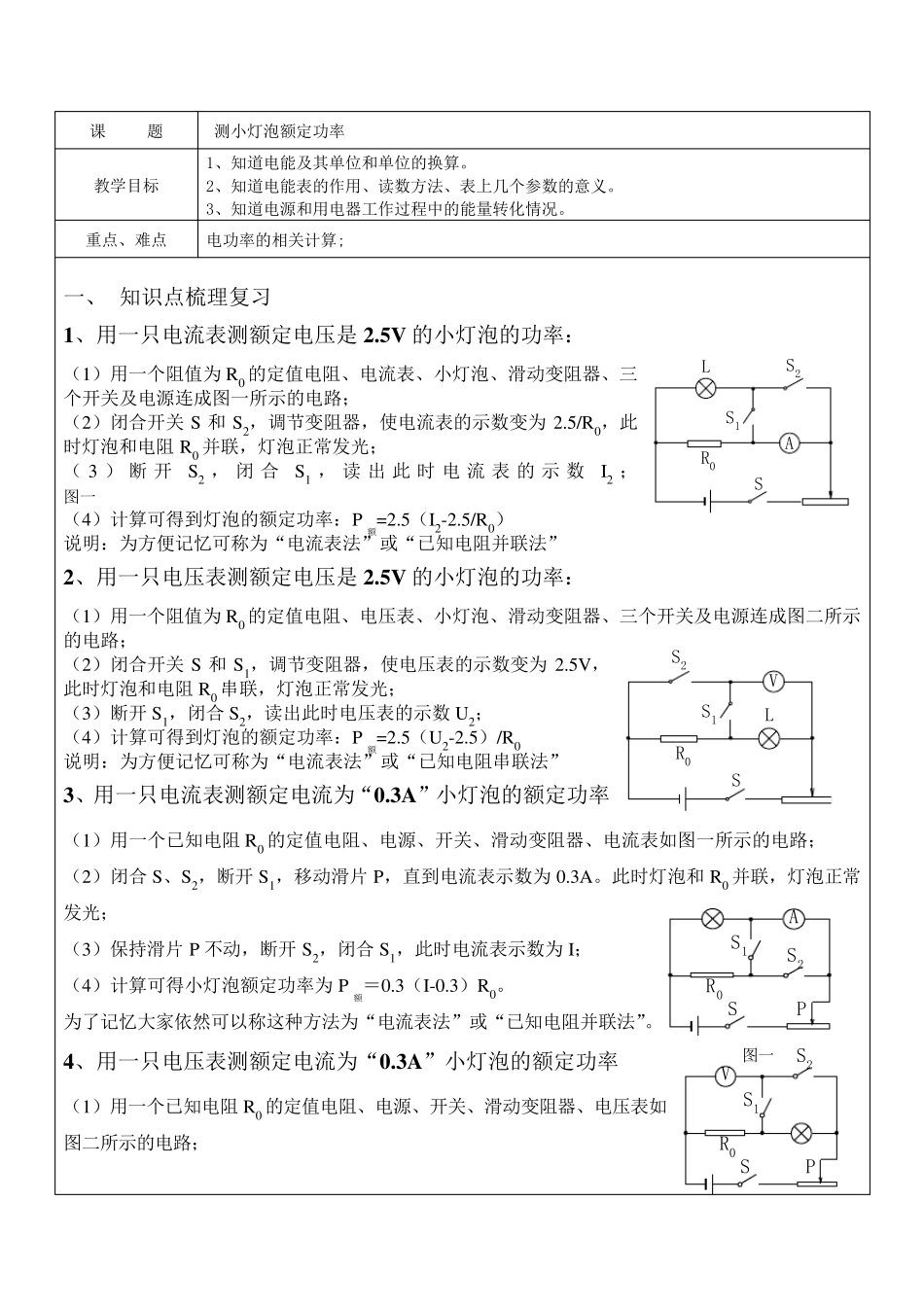

课 题 测小灯泡额定功率 教学目标 1、知道电能及其单位和单位的换算。 2、知道电能表的作用、读数方法、表上几个参数的意义。 3、知道电源和用电器工作过程中的能量转化情况。 重点、难点 电功率的相关计算; 一、 知识点梳理复习 1、用一只电流表测额定电压是2.5V 的小灯泡的功率: (1)用一个阻值为R0 的定值电阻、电流表、小灯泡、滑动变阻器、三个开关及电源连成图一所示的电路; (2)闭合开关S 和S2,调节变阻器,使电流表的示数变为2.5/R0,此时灯泡和电阻R0 并联,灯泡正常发光; (3 )断开S2 ,闭合S1 ,读出此时电流表的示数I2 ; 图一 (4)计算可得到灯泡的额定功率:P额=2.5(I2-2.5/R0) 说明:为方便记忆可称为“电流表法”或“已知电阻并联法” 2、用一只电压表测额定电压是2.5V 的小灯泡的功率: (1)用一个阻值为R0 的定值电阻、电压表、小灯泡、滑动变阻器、三个开关及电源连成图二所示的电路; (2)闭合开关S 和S1,调节变阻器,使电压表的示数变为2.5V ,此时灯泡和电阻R0 串联,灯泡正常发光; (3)断开S1,闭合S2,读出此时电压表的示数U 2; (4)计算可得到灯泡的额定功率:P额=2.5(U 2-2.5)/R0 说明:为方便记忆可称为“电流表法”或“已知电阻串联法” 3、用一只电流表测额定电流为“0.3A ”小灯泡的额定功率 (1)用一个已知电阻R0 的定值电阻、电源、开关、滑动变阻器、电流表如图一所示的电路; (2)闭合S、S2,断开S1,移动滑片 P,直到电流表示数为0.3A。此时灯泡和R0 并联,灯泡正常发光; (3)保持滑片 P 不动,断开S2,闭合S1,此时电流表示数为I; (4)计算可得小灯泡额定功率为P额=0.3(I-0.3)R0。 为了记忆大家依然可以称这种方法为“电流表法”或“已知电阻并联法”。 4、用一只电压表测额定电流为“0.3A ”小灯泡的额定功率 (1)用一个已知电阻R0 的定值电阻、电源、开关、滑动变阻器、电压表如图二所示的电路; LSR0A1S2SLSR0V1S2SAR0PS2S1S图一 VR0PS2S1S (2)闭合S、S1,断开S2,移动滑片P,直到电压表示数为0.3R0。此时灯泡和R0 串联,灯泡正常发光; (3)保持滑片P 不动,断开S1,闭合S2,此时电压表示数为U; (4)计算可得小灯泡额定功率为P额=0.3(U-0.3 R0)。 为了记忆大家称这种方法为“电压表法”或“已知电阻串联法”。 5、用一只电流表测标“0.3A ”字样的小灯泡的额定功率 器材:滑动变阻器、三个开关...
