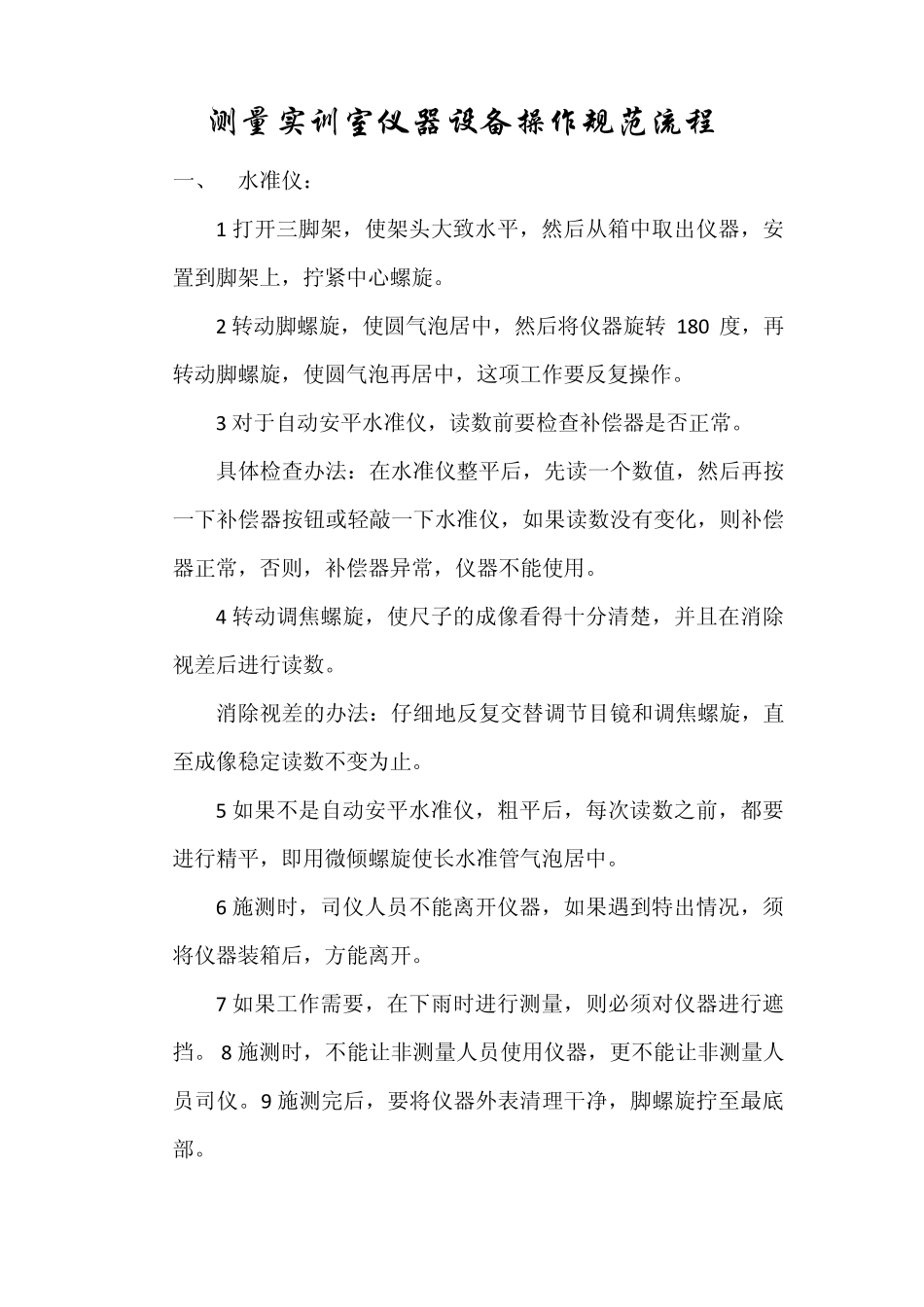

测量实训室仪器设备操作规范流程 一、 水准仪: 1 打开三脚架,使架头大致水平,然后从箱中取出仪器,安置到脚架上,拧紧中心螺旋。 2 转动脚螺旋,使圆气泡居中,然后将仪器旋转 180 度,再转动脚螺旋,使圆气泡再居中,这项工作要反复操作。 3 对于自动安平水准仪,读数前要检查补偿器是否正常。 具体检查办法:在水准仪整平后,先读一个数值,然后再按一下补偿器按钮或轻敲一下水准仪,如果读数没有变化,则补偿器正常,否则,补偿器异常,仪器不能使用。 4 转动调焦螺旋,使尺子的成像看得十分清楚,并且在消除视差后进行读数。 消除视差的办法:仔细地反复交替调节目镜和调焦螺旋,直至成像稳定读数不变为止。 5 如果不是自动安平水准仪,粗平后,每次读数之前,都要进行精平,即用微倾螺旋使长水准管气泡居中。 6 施测时,司仪人员不能离开仪器,如果遇到特出情况,须将仪器装箱后,方能离开。 7 如果工作需要,在下雨时进行测量,则必须对仪器进行遮挡。 8 施测时,不能让非测量人员使用仪器,更不能让非测量人员司仪。9 施测完后,要将仪器外表清理干净,脚螺旋拧至最底部。 二、 经纬仪: 一、操作前准备: 1、到达工作地点后,要先打开经纬仪箱盖,使仪器与环境一致。 2、打开三角架,调节好脚架高度,使架头大致水平,稳固地架设在所测角点的上方。 3、用中心连接螺钉将经纬仪固连在三角架上。 二、操作方法: 1、对中: (1)对中时,在连接中心螺旋的钩上悬挂垂球移动三角架,使垂球尖大致对准测站点,将三角架的各脚稳固地踩入地中。 (2)若垂球尖偏离测站点较大,需平移脚架,使垂球尖大至对准测站点,要踩紧脚架;若偏离较小,可略旋移连接中心螺旋,将仪器在架头的圈孔范围内移动,使垂球尖对准测站点,再拧紧连接中心螺旋。 (3)使用光学对中器进行对中时,应首先目估对中和使仪器概略整平。用光学对中器时,先要对光,然后将仪器在架头上平移,交替使用对中和整平的方法,直到测站点的像落在对中器圆圈的中央,达到既对中又整平,最后拧紧中心连接螺旋。 2、整平: (1)使照准部水准管平行于任意两个脚螺旋中心的连线方向。 (2)两手同时向内或外旋转之两个脚螺旋,使气泡居中。 (3)旋转照准部90°,使水准管垂直于上述两个脚螺旋连线的方向,然后用第三个脚螺旋使气泡居中。 3、反复多项上述步骤,直至照准部转到任意位置,气泡偏离中央均不超过半格时为止。瞄准: (1)调节目...
