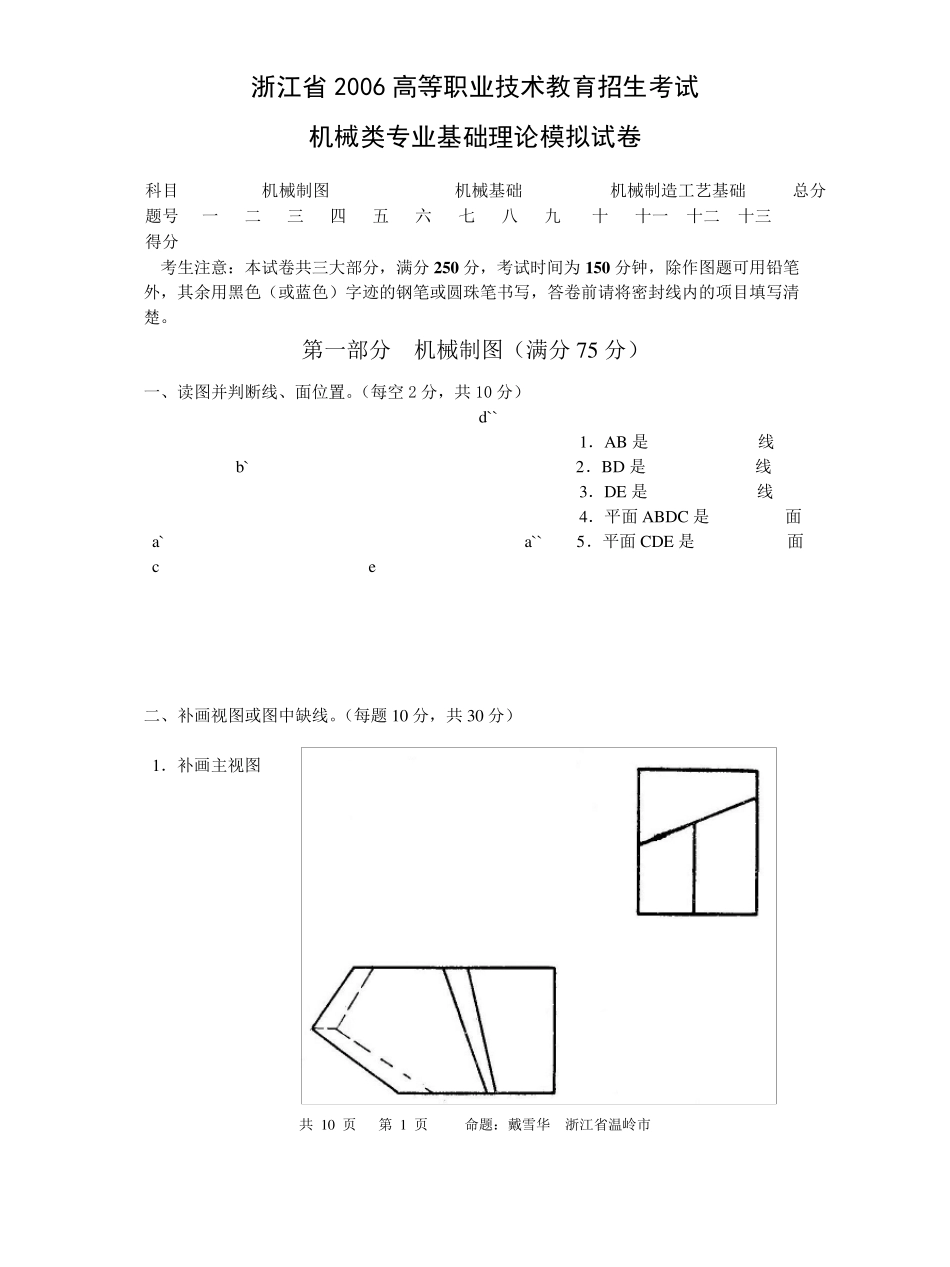

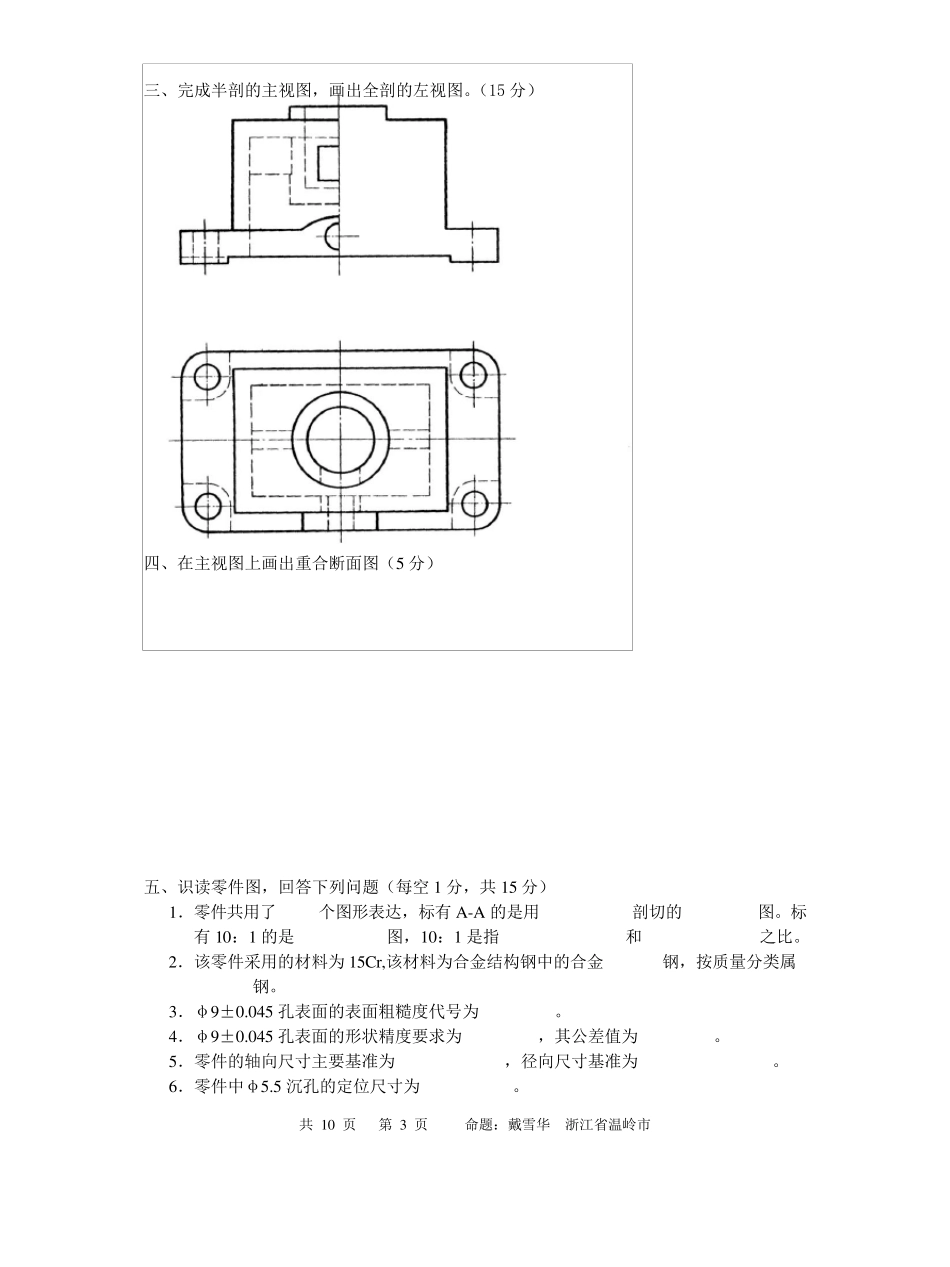

共 10 页 第 1 页 命题：戴雪华 浙江省温岭市 浙江省2006 高等职业技术教育招生考试 机械类专业基础理论模拟试卷 科目 机械制图 机械基础 机械制造工艺基础 总分 题号 一 二 三 四 五 六 七 八 九 十 十一 十二 十三 得分 考生注意：本试卷共三大部分，满分2 5 0 分，考试时间为1 5 0 分钟，除作图题可用铅笔外，其余用黑色（或蓝色）字迹的钢笔或圆珠笔书写，答卷前请将密封线内的项目填写清楚。 第一部分 机械制图（满分75 分） 一、读图并判断线、面位置。（每空 2 分，共10 分） d`` 1．AB 是 线 b` 2．BD 是 线 3．DE 是 线 4．平面 ABDC 是 面 a` a`` 5．平面 CDE 是 面 c e 二、补画视图或图中缺线。（每题10 分，共30 分） 1．补画主视图 共 1 0 页 第 2 页 命题：戴雪华 浙江省温岭市 2 ．补画左视图 3 ．补画左视图中的缺线 共 10 页 第 3 页 命题：戴雪华 浙江省温岭市 三、完成半剖的主视图，画出全剖的左视图。（15 分） 四、在主视图上画出重合断面图（5 分） 五、识读零件图，回答下列问题（每空1 分，共15 分） 1．零件共用了 个图形表达，标有A-A 的是用 剖切的 图。标有10：1 的是 图，10：1 是指 和 之比。 2．该零件采用的材料为15Cr,该材料为合金结构钢中的合金 钢，按质量分类属 钢。 3．φ9±0.045 孔表面的表面粗糙度代号为 。 4．φ9±0.045 孔表面的形状精度要求为 ，其公差值为 。 5．零件的轴向尺寸主要基准为 ，径向尺寸基准为 。 6．零件中φ5.5 沉孔的定位尺寸为 。 共 10 页 第 4 页 命题：戴雪华 浙江省温岭市 7．零件中有 处0.2X 45°的倒角。 共 1 0 页 第 5 页 命 题 ： 戴 雪 华 浙 江 省 温 岭 市 第 二 部 分 机 械 基 础 （满分 125 分） 六 、 填 空 题 （ 每 空 1 分 ， 共 30 分 ） 1． 在 机 械 中 ， ________是 运 动 的 单 元 ， ________是 制 造 的 单 元 。 2． 火 车 的 机 车 主 动 轮 联 动 装 置 应 用 了 ____________机 构 ， 剪 刀 机 应 用 了 ________机 构 ， 内燃 机 配 气 机 构 是 ________机 构 ， 电 影 放 映 机 移 片 机 构 是 ________机 构 。 3． 通 常 带 传 动 的 工 作 速 度 一 般 ...
