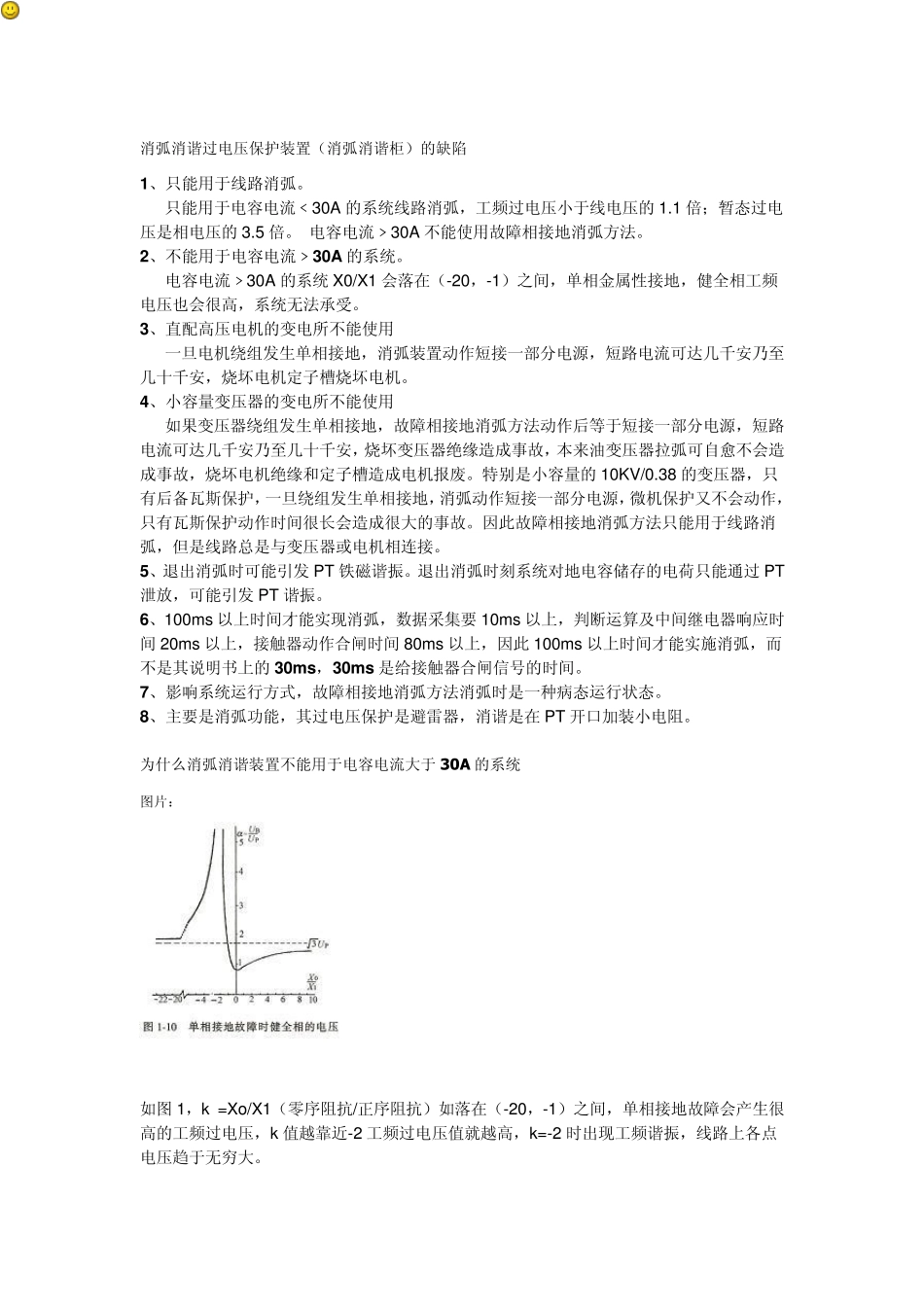

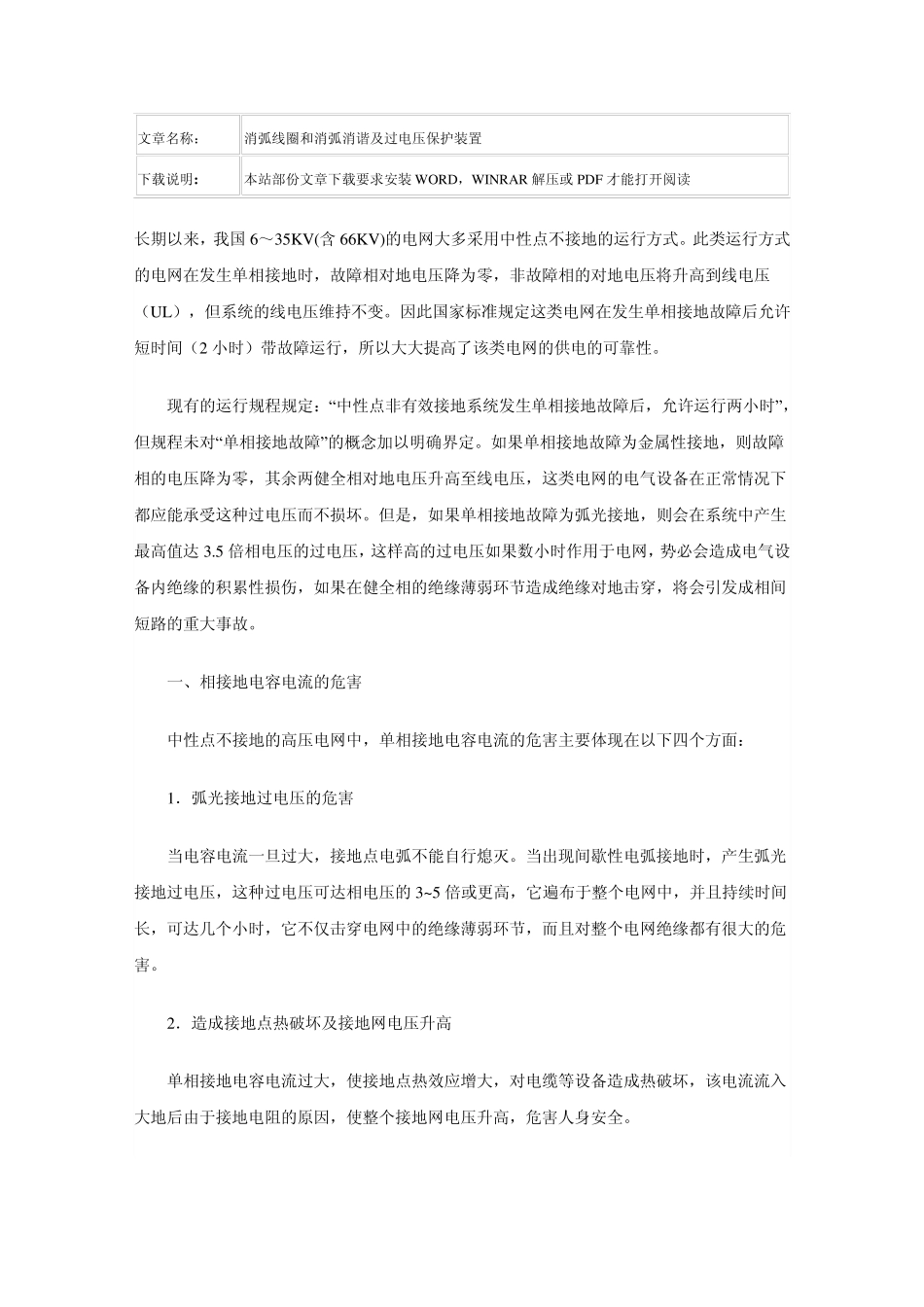

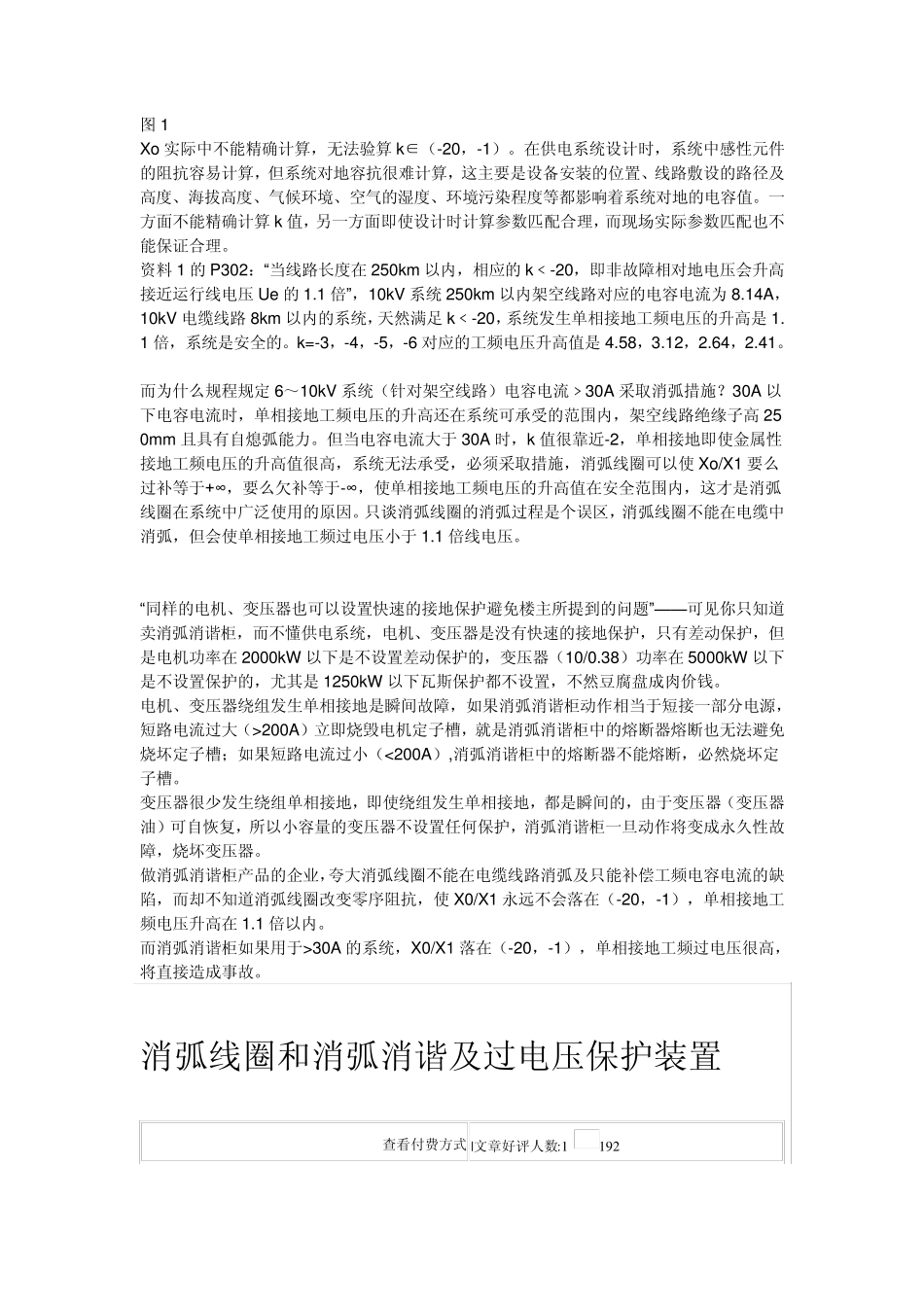

消弧消谐过电压保护装置（消弧消谐柜）的缺陷 1、只能用于线路消弧。 只能用于电容电流﹤30A 的系统线路消弧，工频过电压小于线电压的1.1 倍；暂态过电压是相电压的3.5 倍。 电容电流﹥30A 不能使用故障相接地消弧方法。 2、不能用于电容电流﹥30A 的系统。 电容电流﹥30A 的系统 X0/X1 会落在（-20，-1）之间，单相金属性接地，健全相工频电压也会很高，系统无法承受。 3、直配高压电机的变电所不能使用 一旦电机绕组发生单相接地，消弧装置动作短接一部分电源，短路电流可达几千安乃至几十千安，烧坏电机定子槽烧坏电机。 4、小容量变压器的变电所不能使用 如果变压器绕组发生单相接地，故障相接地消弧方法动作后等于短接一部分电源，短路电流可达几千安乃至几十千安，烧坏变压器绝缘造成事故，本来油变压器拉弧可自愈不会造成事故，烧坏电机绝缘和定子槽造成电机报废。特别是小容量的10KV/0.38 的变压器，只有后备瓦斯保护，一旦绕组发生单相接地，消弧动作短接一部分电源，微机保护又不会动作，只有瓦斯保护动作时间很长会造成很大的事故。因此故障相接地消弧方法只能用于线路消弧，但是线路总是与变压器或电机相连接。 5、退出消弧时可能引发 PT 铁磁谐振。退出消弧时刻系统对地电容储存的电荷只能通过PT泄放，可能引发 PT 谐振。 6、100ms 以上时间才能实现消弧，数据采集要 10ms 以上，判断运算及中间继电器响应时间 20ms 以上，接触器动作合闸时间 80ms 以上，因此 100ms 以上时间才能实施消弧，而不是其说明书上的30ms，30ms是给接触器合闸信号的时间。 7、影响系统运行方式，故障相接地消弧方法消弧时是一种病态运行状态。 8、主要是消弧功能，其过电压保护是避雷器，消谐是在 PT 开口加装小电阻。 为什么消弧消谐装置不能用于电容电流大于 30A 的系统 图片： 如图 1，k =Xo/X1（零序阻抗/正序阻抗）如落在（-20，-1）之间，单相接地故障会产生很高的工频过电压，k 值越靠近-2 工频过电压值就越高，k=-2 时出现工频谐振，线路上各点电压趋于无穷大。 图1 Xo实际中不能精确计算，无法验算k∈（-20，-1）。在供电系统设计时，系统中感性元件的阻抗容易计算，但系统对地容抗很难计算，这主要是设备安装的位置、线路敷设的路径及高度、海拔高度、气候环境、空气的湿度、环境污染程度等都影响着系统对地的电容值。一方面不能精确计算k 值，另一方面即使设计时计算参数匹配合理，而现场实际...
