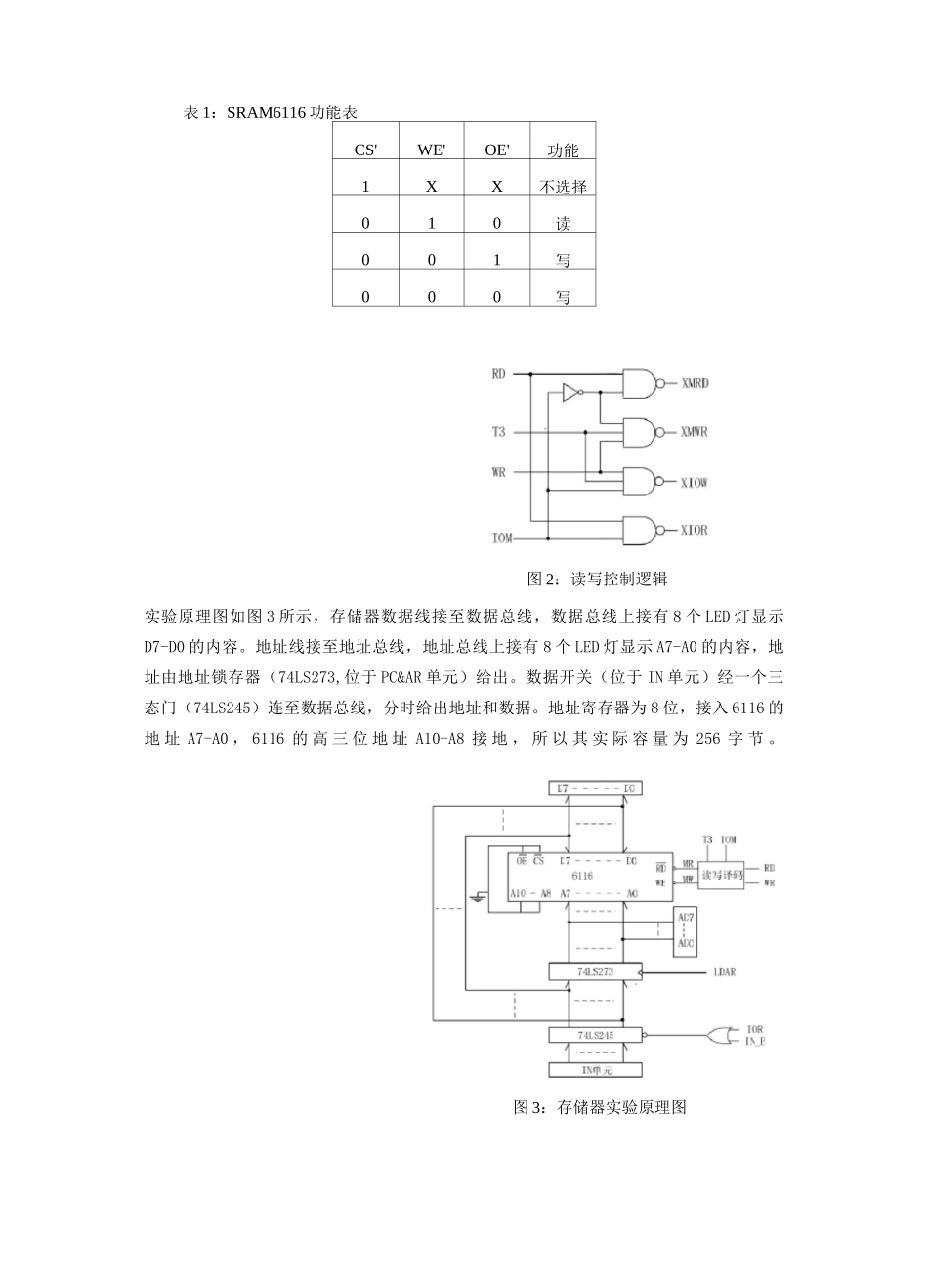

计算机组成原理》实验报告2019-2020 学年第一学期）项目名称：静态随机存储器实验序号：02专业：计算机科学与技术班级：18 计算机卓越 1 班姓名：ZRZ学号：1810716643指导教师:许高攀成绩：计算机与信息工程学院2019 年 11 月 4 日1 实验目的及要求掌握静态随机存储器 RAM 工作特性及数据的读写方法。2 实验设备（环境）及要求PC 机一台，TD-CMA 实验系统一套。3 实验内容与步骤实验原理：实验所用的静态存储器由一片 6116（2KX8bit）构成（位于 MEM 单元），如图 1 所示。6116 有三个控制线：CS（片选线）、0E（读线）、WE（写线），其功能如表 1 所示，当片选有效（CS=O）时，OE=0 时进行读操作，WE=0 时进行写操作，本实验将 CS 常接地。VceA8A9WEOEA10CS1071/061^05PO4I/O3「24■-22半牛-円- 18- 17--16--15-14- -13-RAM(6116)L1--2--3--斗 --6-7-S--9--10-11-12-A7A6A5A4A3A2AlAOLOO10JUO2GND图 1：SRAM6116 引脚图由于存储器（MEM）最终是要挂接到 CPU 上,所以其还需要一个读写控制逻辑，使得CPU 能控制 MEM 的读写，实验中的读写控制逻辑如图 2 所示，由于 T3 的参与，可以保证MEM 的写脉宽与 T3—致，T3 由时序单元的 TS3 给出。I0M 用来选择是对 I/O 还是对 MEM 进行读写操作，RD=1 时为读，WR=1 时为写。表 1：SRAM6116 功能表CS'WE'OE'功能1XX不选择010读001写000写图 2：读写控制逻辑实验原理图如图 3 所示，存储器数据线接至数据总线，数据总线上接有 8 个 LED 灯显示D7-D0 的内容。地址线接至地址总线，地址总线上接有 8 个 LED 灯显示 A7-A0 的内容，地址由地址锁存器（74LS273,位于 PC&AR 单元）给出。数据开关（位于 IN 单元）经一个三态门（74LS245）连至数据总线，分时给出地址和数据。地址寄存器为 8 位，接入 6116 的地 址 A7-A0 ， 6116 的 高 三 位 地 址 A10-A8 接 地 ， 所 以 其 实 际 容 量 为 256 字 节 。图 3：存储器实验原理图□1I.IMRJOR.IRRDrOMOfflTT.实验箱中所有单元的时序都连接至时序与操作台单元，CLR 都连接至 CON 单元的 CLR按钮。实验时 T3 由时序单元给出，其余信号由 CON 单元的二进制开关模拟给出，其中 IOM应为低（即 MEM 操作），RD、WR 高有效，MR 和 MW 低有效，LDAR 高有效。实验步骤：（2）将时序与操作台单元的开关 KK2 置为‘单步'档，开关 KK1、KK3 置为...
