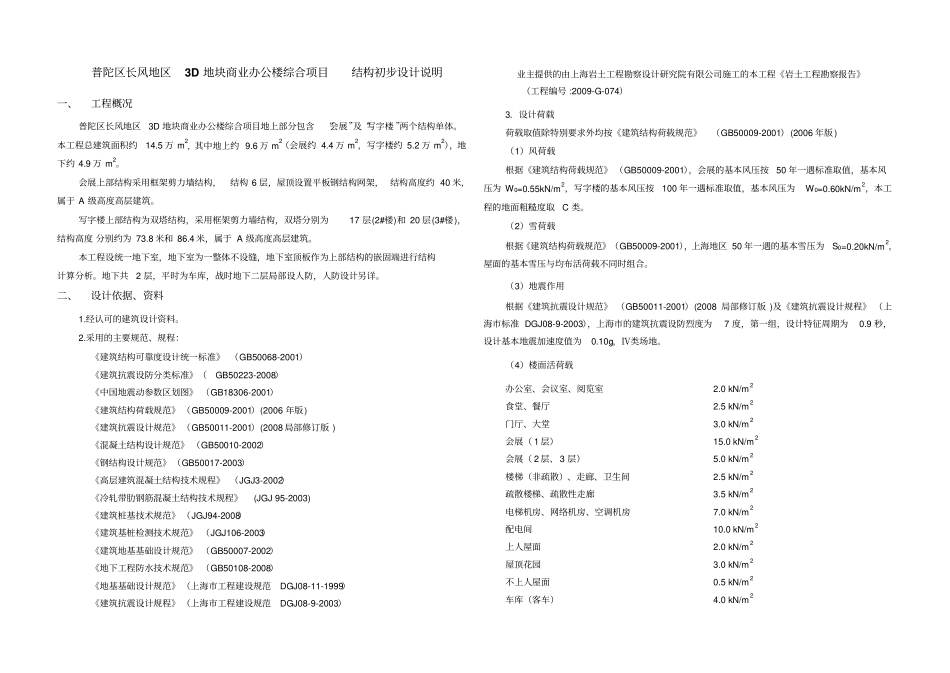

普陀区长风地区3D 地块商业办公楼综合项目结构初步设计说明一、工程概况普陀区长风地区3D 地块商业办公楼综合项目地上部分包含“会展”及“写字楼 ”两个结构单体。本工程总建筑面积约14.5 万 m2, 其中地上约 9.6 万 m2（会展约 4.4 万 m2，写字楼约 5.2 万 m2），地下约 4.9 万 m2。会展上部结构采用框架剪力墙结构，结构 6 层，屋顶设置平板钢结构网架， 结构高度约 40 米，属于 A 级高度高层建筑。写字楼上部结构为双塔结构，采用框架剪力墙结构，双塔分别为17 层(2#楼)和 20 层(3#楼)，结构高度 分别约为 73.8 米和 86.4 米，属于 A 级高度高层建筑。本工程设统一地下室，地下室为一整体不设缝，地下室顶板作为上部结构的嵌固端进行结构计算分析。地下共2 层，平时为车库，战时地下二层局部设人防，人防设计另详。二、设计依据、资料1.经认可的建筑设计资料。2.采用的主要规范、规程：《建筑结构可靠度设计统一标准》 （GB50068-2001）《建筑抗震设防分类标准》（GB50223-2008）《中国地震动参数区划图》 （GB18306-2001）《建筑结构荷载规范》 （GB50009-2001）(2006 年版) 《建筑抗震设计规范》 （GB50011-2001）(2008 局部修订版 ) 《混凝土结构设计规范》 （GB50010-2002）《钢结构设计规范》（GB50017-2003）《高层建筑混凝土结构技术规程》 （JGJ3-2002）《冷轧带肋钢筋混凝土结构技术规程》(JGJ 95-2003) 《建筑桩基技术规范》 （JGJ94-2008）《建筑基桩检测技术规范》 （JGJ106-2003）《建筑地基基础设计规范》 （GB50007-2002）《地下工程防水技术规范》 （GB50108-2008）《地基基础设计规范》 （上海市工程建设规范DGJ08-11-1999）《建筑抗震设计规程》 （上海市工程建设规范DGJ08-9-2003）业主提供的由上海岩土工程勘察设计研究院有限公司施工的本工程《岩土工程勘察报告》（工程编号 :2009-G-074）3．设计荷载荷载取值除特别要求外均按《建筑结构荷载规范》（GB50009-2001）(2006 年版 ) （1）风荷载根据《建筑结构荷载规范》 （GB50009-2001），会展的基本风压按50 年一遇标准取值，基本风压为 W0=0.55kN/m2，写字楼的基本风压按100 年一遇标准取值，基本风压为W0=0.60kN/m2，本工程的地面粗糙度取C 类。（2）雪荷载根据《建筑结构荷载规范》（GB50009-2001），上海地区 50 年一遇的基本雪压为S0=0.20kN/m2，屋面的基本雪压与均布活荷载不同时组合。（3）地震...
