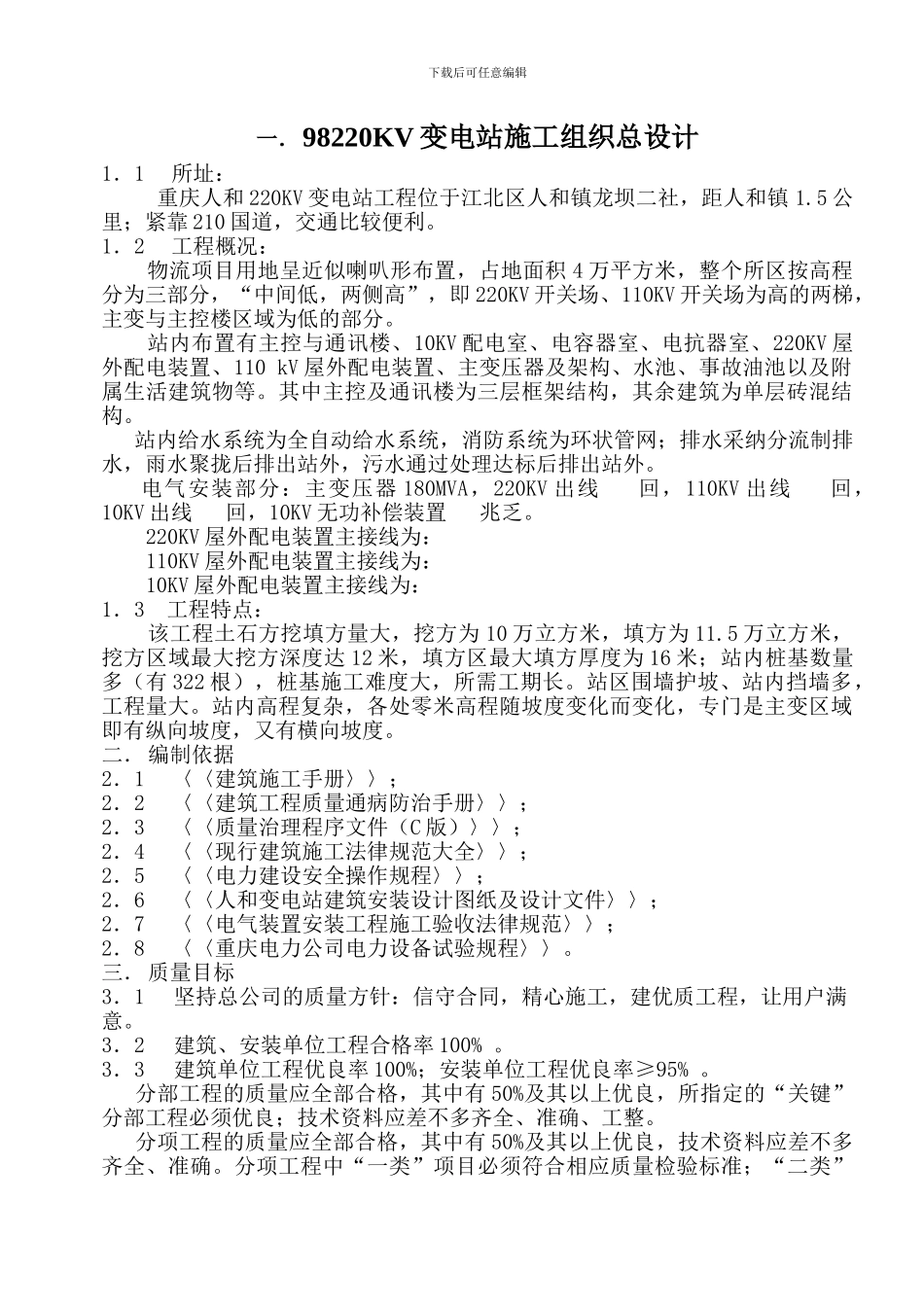

下载后可任意编辑一．98220KV 变电站施工组织总设计1．1所址： 重庆人和 220KV 变电站工程位于江北区人和镇龙坝二社，距人和镇 1.5 公里；紧靠 210 国道，交通比较便利。1．2工程概况： 物流项目用地呈近似喇叭形布置，占地面积 4 万平方米，整个所区按高程分为三部分，“中间低，两侧高”，即 220KV 开关场、110KV 开关场为高的两梯，主变与主控楼区域为低的部分。 站内布置有主控与通讯楼、10KV 配电室、电容器室、电抗器室、220KV 屋外配电装置、110 kV 屋外配电装置、主变压器及架构、水池、事故油池以及附属生活建筑物等。其中主控及通讯楼为三层框架结构，其余建筑为单层砖混结构。 站内给水系统为全自动给水系统，消防系统为环状管网；排水采纳分流制排水，雨水聚拢后排出站外，污水通过处理达标后排出站外。 电气安装部分：主变压器 180MVA，220KV 出线 回，110KV 出线 回，10KV 出线 回，10KV 无功补偿装置 兆乏。220KV 屋外配电装置主接线为：110KV 屋外配电装置主接线为：10KV 屋外配电装置主接线为：1．3 工程特点： 该工程土石方挖填方量大，挖方为 10 万立方米，填方为 11.5 万立方米，挖方区域最大挖方深度达 12 米，填方区最大填方厚度为 16 米；站内桩基数量多（有 322 根），桩基施工难度大，所需工期长。站区围墙护坡、站内挡墙多，工程量大。站内高程复杂，各处零米高程随坡度变化而变化，专门是主变区域即有纵向坡度，又有横向坡度。二．编制依据2．1〈〈建筑施工手册〉〉；2．2〈〈建筑工程质量通病防治手册〉〉；2．3〈〈质量治理程序文件（C 版）〉〉；2．4〈〈现行建筑施工法律规范大全〉〉；2．5〈〈电力建设安全操作规程〉〉；2．6〈〈人和变电站建筑安装设计图纸及设计文件〉〉；2．7〈〈电气装置安装工程施工验收法律规范〉〉；2．8〈〈重庆电力公司电力设备试验规程〉〉。三．质量目标3．1坚持总公司的质量方针：信守合同，精心施工，建优质工程，让用户满意。3．2建筑、安装单位工程合格率 100% 。3．3建筑单位工程优良率 100%；安装单位工程优良率≥95% 。 分部工程的质量应全部合格，其中有 50%及其以上优良，所指定的“关键”分部工程必须优良；技术资料应差不多齐全、准确、工整。 分项工程的质量应全部合格，其中有 50%及其以上优良，技术资料应差不多齐全、准确。分项工程中“一类”项目必须符合相应质量检验标准；“二类”下载后可任意编辑项目每项...
