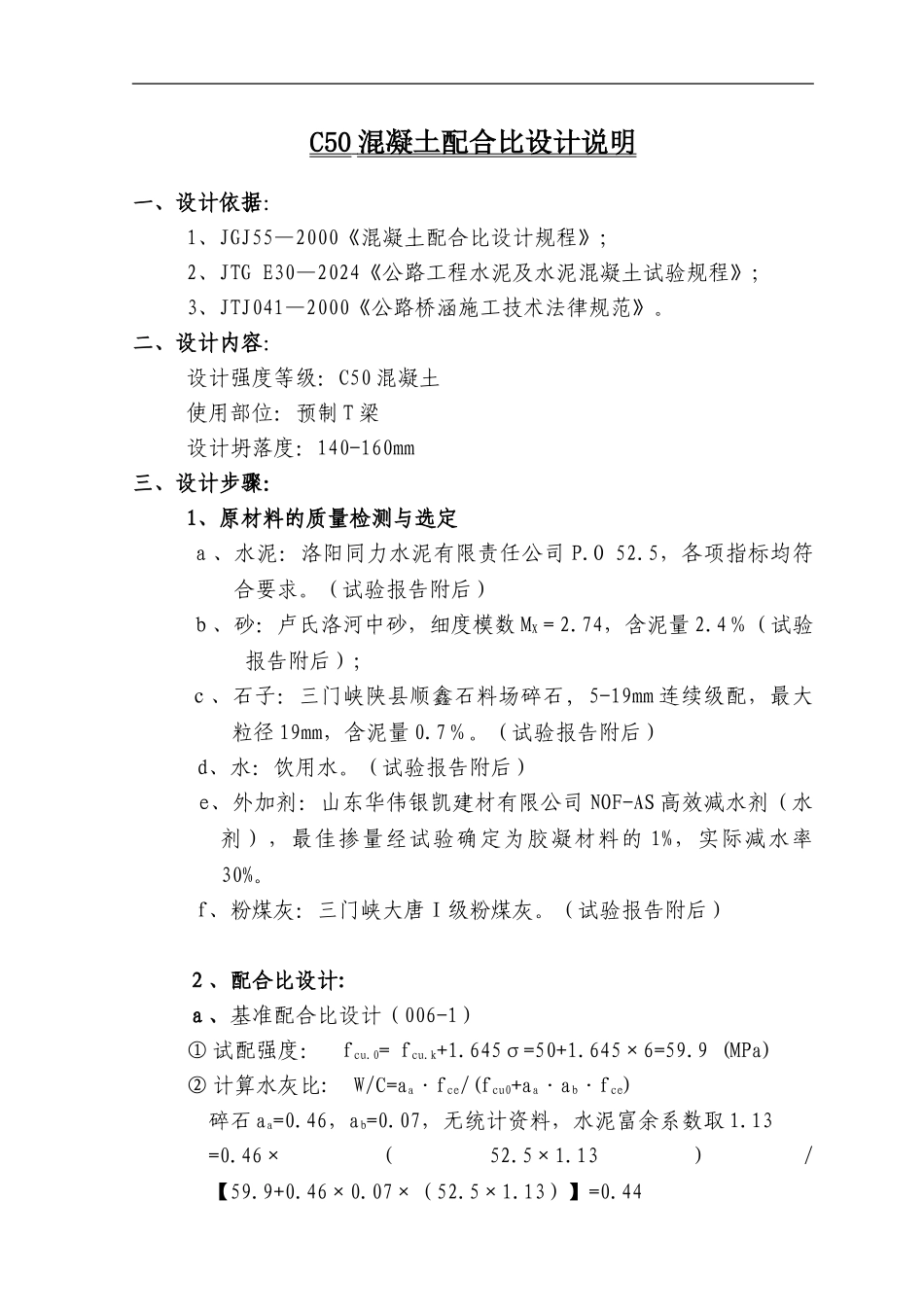

C50 混凝土 配合比设计说明 一、设计依据： 1、JGJ55—2000《混凝土配合比设计规程》； 2、JTG E30—2024《公路工程水泥及水泥混凝土试验规程》； 3、JTJ041—2000《公路桥涵施工技术法律规范》。二、设计内容： 设计强度等级：C50 混凝土使用部位：预制 T 梁设计坍落度：140-160mm三、设计步骤： 1、原材料的质量检测与选定ａ、水泥：洛阳同力水泥有限责任公司 P.O 52.5，各项指标均符合要求。（试验报告附后）ｂ、砂：卢氏洛河中砂，细度模数 MX＝2.74，含泥量 2.4％（试验报告附后）；ｃ、石子：三门峡陕县顺鑫石料场碎石, 5-19mm 连续级配，最大粒径 19mm，含泥量 0.7％。（试验报告附后）d、水：饮用水。（试验报告附后）e、外加剂：山东华伟银凯建材有限公司 NOF-AS 高效减水剂（水剂），最佳掺量经试验确定为胶凝材料的 1%，实际减水率30%。f、粉煤灰：三门峡大唐Ⅰ级粉煤灰。（试验报告附后）２、配合比设计: ａ、基准配合比设计（006-1）① 试配强度： fcu.0= fcu.k+1.645σ=50+1.645×6=59.9 (MPa)② 计算水灰比: W/C=aa·fce/(fcu0+aa·ab·fce) 碎石 aa=0.46，ab=0.07，无统计资料，水泥富余系数取 1.13=0.46×（52.5×1.13）/【59.9+0.46×0.07×（52.5×1.13）】=0.44下载后可任意编辑根据施工需要调整水胶比为 0.32③ 计算用水量: 根据 JGJ 55-2000,查表选取用水量 220kg/m3， 掺高效减水剂 1%，减水率 30%，则 mw0=220×（1－30%）=154 (kg/m3)；④ 计算水泥用量: mc= mw0÷W/C=154÷0.32=481 (kg/m3)；⑤ 计算粉煤灰用量：粉煤灰掺量采纳 16%，Mf= 481×16%=77(kg/m3)，则水泥用量为 481-77=404(kg/m3)⑥ 计算减水剂用量：mj=481×1%=4.81(kg/m3)⑦ 计算砂率：根据碎石最大粒径和水灰比，βs0选取 40%；⑧ 砂石重量，设混凝土密度为 2400kg/m3。则 ms0=704(kg/m3) mg0=1056(kg/m3) ⑨ 确认基准配合比编号为 006-A：水泥：粉煤灰：砂：碎石：水：减水剂=404：77：704：1056：154：4.81 水胶比=0.32，砂率 βs0=40%实测拌和物性能良好，初始坍落度 160mm；30min 后坍落度145mm；实测混凝土密度为：2410 kg/m3；实测密度与计算值之差的绝对值与计算值的比值为 0.4%，根据 JGJ55—2000《混凝土配合比设计规程》，该配合比可不做调整。 ｂ、调整配合比（006-B）水灰比减少 0.05，砂率减少 1%，则水泥：粉煤灰：砂：碎石：水：减水剂=479：91：651：1019：154...
