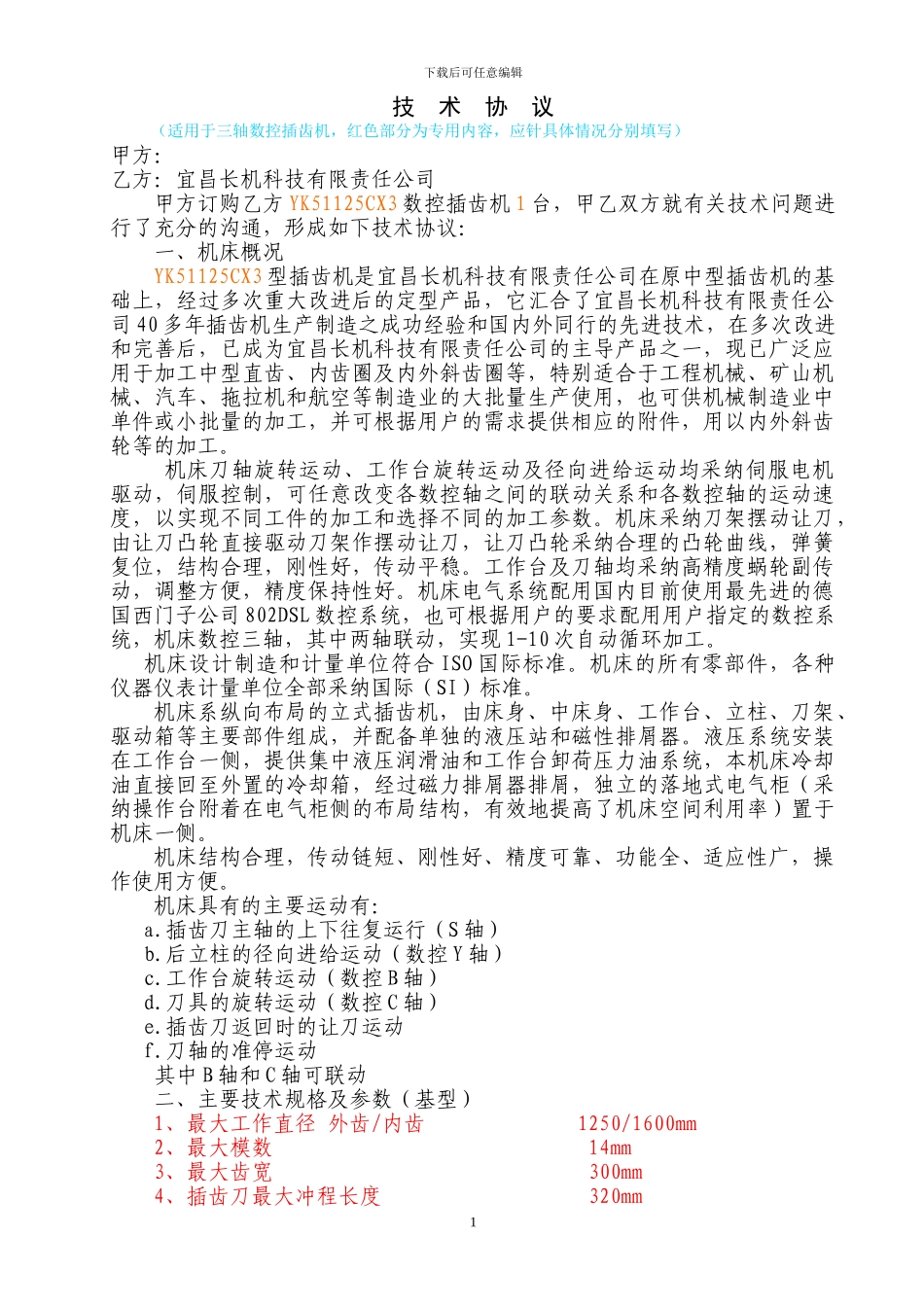

下载后可任意编辑技 术 协 议（适用于三轴数控插齿机，红色部分为专用内容，应针具体情况分别填写）甲方：乙方：宜昌长机科技有限责任公司甲方订购乙方 YK51125CX3 数控插齿机 1 台，甲乙双方就有关技术问题进行了充分的沟通，形成如下技术协议：一、机床概况YK51125CX3 型插齿机是宜昌长机科技有限责任公司在原中型插齿机的基础上，经过多次重大改进后的定型产品，它汇合了宜昌长机科技有限责任公司 40 多年插齿机生产制造之成功经验和国内外同行的先进技术，在多次改进和完善后，已成为宜昌长机科技有限责任公司的主导产品之一，现已广泛应用于加工中型直齿、内齿圈及内外斜齿圈等，特别适合于工程机械、矿山机械、汽车、拖拉机和航空等制造业的大批量生产使用，也可供机械制造业中单件或小批量的加工，并可根据用户的需求提供相应的附件，用以内外斜齿轮等的加工。机床刀轴旋转运动、工作台旋转运动及径向进给运动均采纳伺服电机驱动，伺服控制，可任意改变各数控轴之间的联动关系和各数控轴的运动速度，以实现不同工件的加工和选择不同的加工参数。机床采纳刀架摆动让刀，由让刀凸轮直接驱动刀架作摆动让刀，让刀凸轮采纳合理的凸轮曲线，弹簧复位，结构合理，刚性好，传动平稳。工作台及刀轴均采纳高精度蜗轮副传动，调整方便，精度保持性好。机床电气系统配用国内目前使用最先进的德国西门子公司 802DSL 数控系统，也可根据用户的要求配用用户指定的数控系统，机床数控三轴，其中两轴联动，实现 1-10 次自动循环加工。机床设计制造和计量单位符合 ISO 国际标准。机床的所有零部件，各种仪器仪表计量单位全部采纳国际（SI）标准。机床系纵向布局的立式插齿机，由床身、中床身、工作台、立柱、刀架、驱动箱等主要部件组成，并配备单独的液压站和磁性排屑器。液压系统安装在工作台一侧，提供集中液压润滑油和工作台卸荷压力油系统，本机床冷却油直接回至外置的冷却箱，经过磁力排屑器排屑，独立的落地式电气柜（采纳操作台附着在电气柜侧的布局结构，有效地提高了机床空间利用率）置于机床一侧。机床结构合理，传动链短、刚性好、精度可靠、功能全、适应性广，操作使用方便。机床具有的主要运动有：a.插齿刀主轴的上下往复运行（S 轴）b.后立柱的径向进给运动（数控 Y 轴）c.工作台旋转运动（数控 B 轴）d.刀具的旋转运动（数控 C 轴）e.插齿刀返回时的让刀运动f.刀轴的准停运动其中 B 轴和 C 轴可联动 二、主要技...
