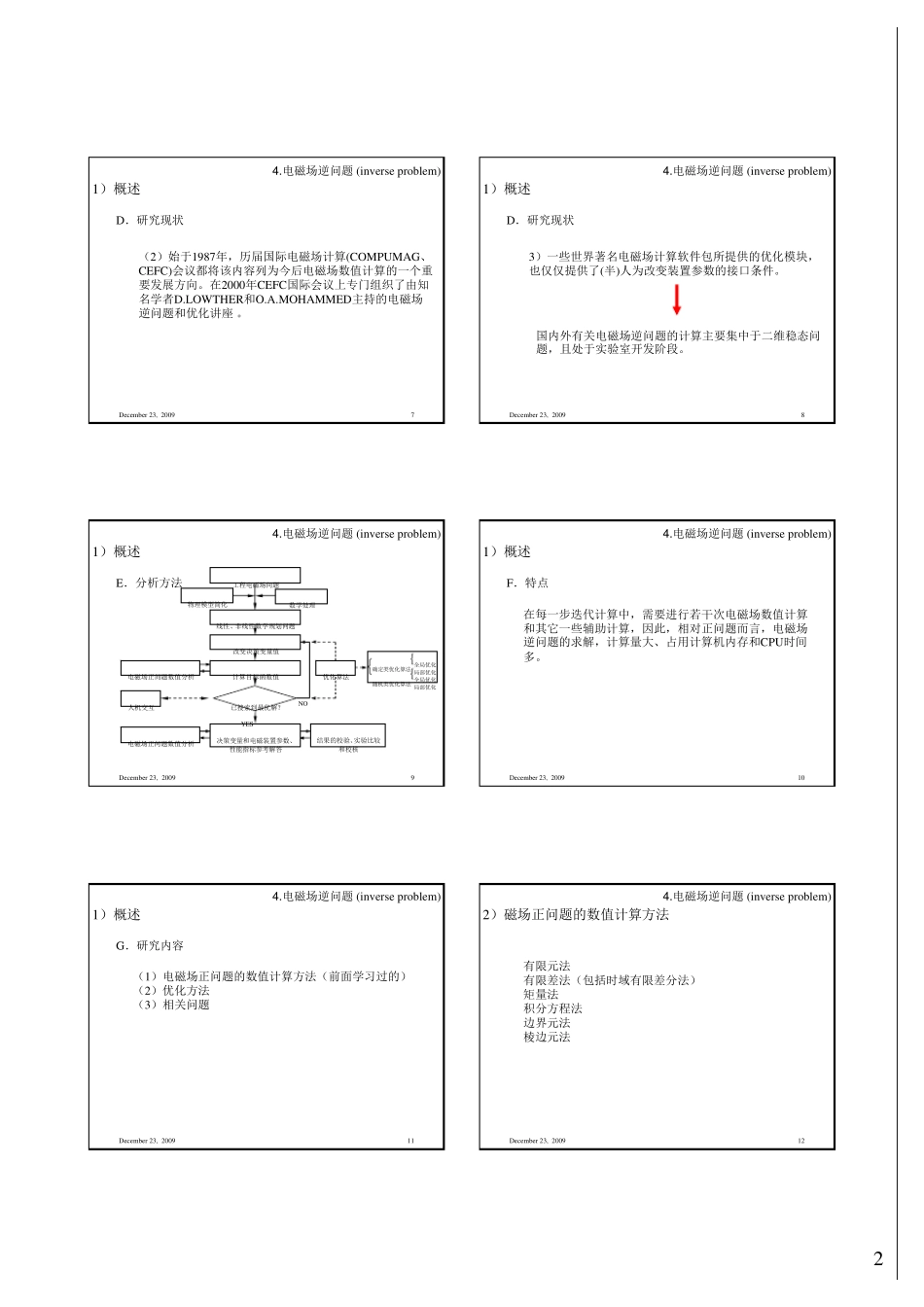

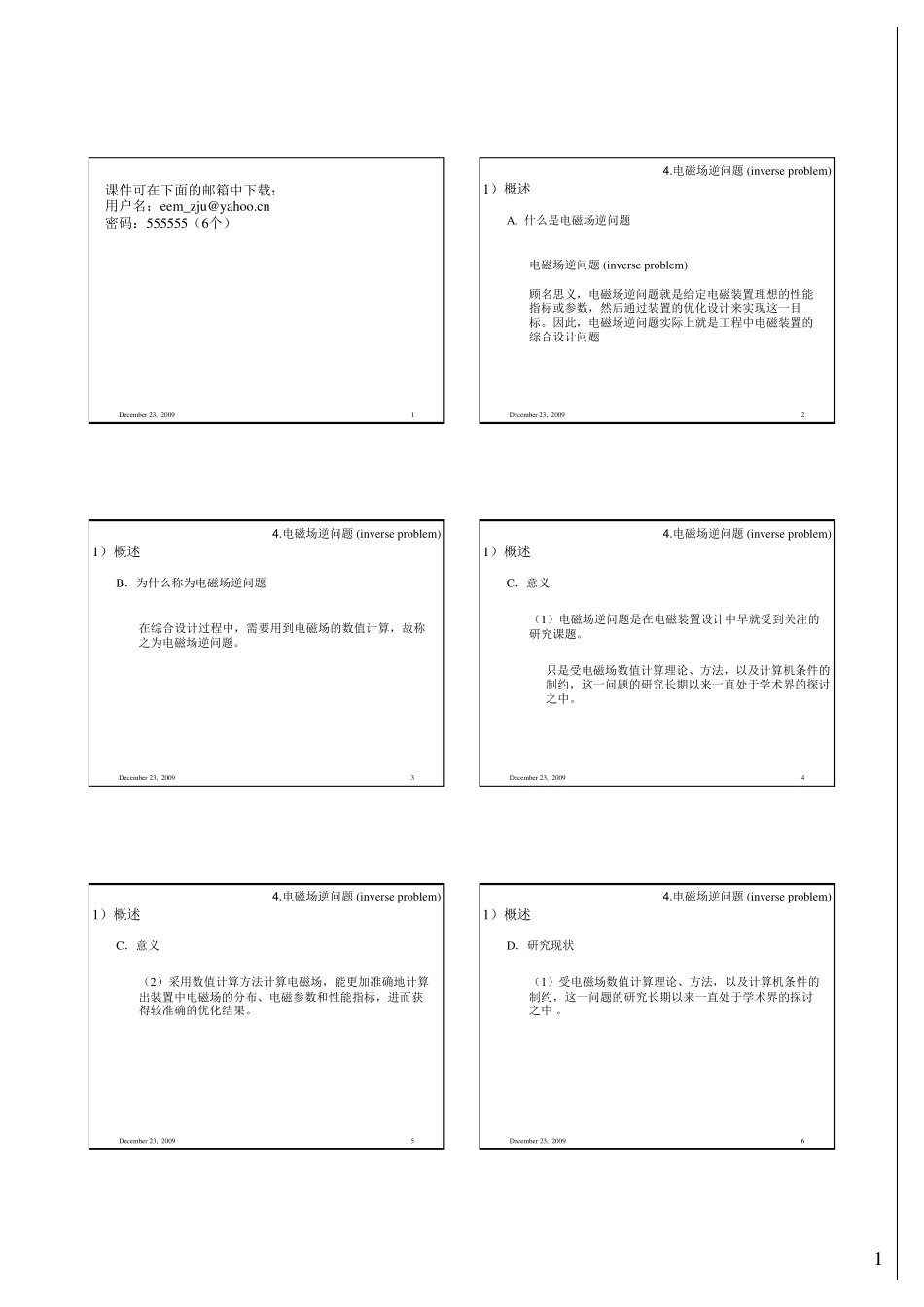

1December 23, 20091课件可在下面的邮箱中下载：用户名：eem_zju@yahoo.cn密码：555555（6个）December 23, 200921）概述4 .电磁场逆问题(inverse problem) 电磁场逆问题(inverse problem)顾名思义，电磁场逆问题就是给定电磁装置理想的性能指标或参数，然后通过装置的优化设计来实现这一目标。因此，电磁场逆问题实际上就是工程中电磁装置的综合设计问题A. 什么是电磁场逆问题December 23, 200931）概述4 .电磁场逆问题(inverse problem) 在综合设计过程中，需要用到电磁场的数值计算，故称之为电磁场逆问题。B．为什么称为电磁场逆问题December 23, 200941）概述4 .电磁场逆问题(inverse problem) C．意义（1）电磁场逆问题是在电磁装置设计中早就受到关注的研究课题。只是受电磁场数值计算理论、方法，以及计算机条件的制约，这一问题的研究长期以来一直处于学术界的探讨之中。December 23, 200951）概述4 .电磁场逆问题(inverse problem) C．意义（2）采用数值计算方法计算电磁场，能更加准确地计算出装置中电磁场的分布、电磁参数和性能指标，进而获得较准确的优化结果。December 23, 200961）概述4 .电磁场逆问题(inverse problem) D．研究现状（1）受电磁场数值计算理论、方法，以及计算机条件的制约，这一问题的研究长期以来一直处于学术界的探讨之中。2December 23, 200971）概述4 .电磁场逆问题(inverse problem) D．研究现状（2）始于1987年，历届国际电磁场计算(COMPUMAG、CEFC)会议都将该内容列为今后电磁场数值计算的一个重要发展方向。在2000年CEFC国际会议上专门组织了由知名学者D.LOWTHER和O.A.MOHAMMED主持的电磁场逆问题和优化讲座 。December 23, 200981）概述4 .电磁场逆问题(inverse problem) D．研究现状3）一些世界著名电磁场计算软件包所提供的优化模块，也仅仅提供了(半)人为改变装置参数的接口条件。国内外有关电磁场逆问题的计算主要集中于二维稳态问题，且处于实验室开发阶段。December 23, 200991）概述4 .电磁场逆问题(inverse problem) E．分析方法 工程电磁场问题物理模型简化 数学处理 线性、非线性数学规划问题 改变决策变量值 计算目标函数值 优化算法 人机交互 结果的校验、实验比较 和校核 电磁场正问题数值分析 NO YES 已搜索到最优解？电磁场正问题数值分析 全局优化 局部优化 全局优化 局部优化 确定类优化算法 随机类优化算法 决策变...
