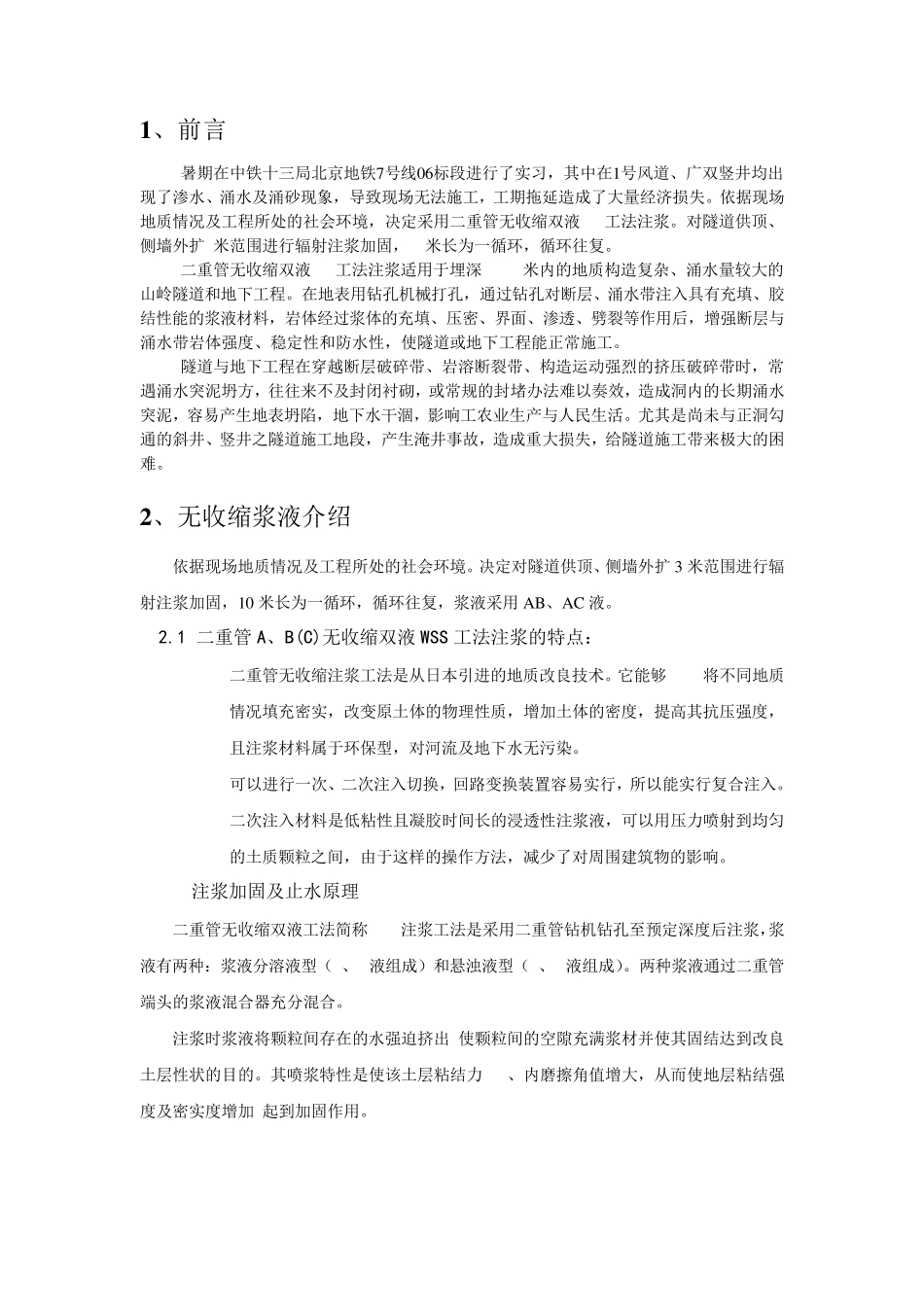

深孔注浆堵水与加固工法 姓名：高然 学号：0 8 5 2 1 2 0 3 班级：4 0 4 岩土 指导教师：张明聚 1 、前言 暑期在中铁十三局北京地铁7号线06标段进行了实习，其中在1号风道、广双竖井均出现了渗水、涌水及涌砂现象，导致现场无法施工，工期拖延造成了大量经济损失。依据现场地质情况及工程所处的社会环境，决定采用二重管无收缩双液WSS工法注浆。对隧道供顶、侧墙外扩3米范围进行辐射注浆加固，10米长为一循环，循环往复。 二重管无收缩双液WSS工法注浆适用于埋深 100 米内的地质构造复杂、涌水量较大的山岭隧道和地下工程。在地表用钻孔机械打孔，通过钻孔对断层、涌水带注入具有充填、胶结性能的浆液材料，岩体经过浆体的充填、压密、界面、渗透、劈裂等作用后，增强断层与涌水带岩体强度、稳定性和防水性，使隧道或地下工程能正常施工。 隧道与地下工程在穿越断层破碎带、岩溶断裂带、构造运动强烈的挤压破碎带时，常遇涌水突泥坍方，往往来不及封闭衬砌，或常规的封堵办法难以奏效，造成洞内的长期涌水突泥，容易产生地表坍陷，地下水干涸，影响工农业生产与人民生活。尤其是尚未与正洞勾通的斜井、竖井之隧道施工地段，产生淹井事故，造成重大损失，给隧道施工带来极大的困难。 2 、无收缩浆液介绍 依据现场地质情况及工程所处的社会环境。决定对隧道供顶、侧墙外扩 3 米范围进行辐射注浆加固，10 米长为一循环，循环往复，浆液采用 AB、AC 液。 2.1 二重管 A、B(C)无收缩双液 WSS 工法注浆的特点： 2.1.1 二重管无收缩注浆工法是从日本引进的地质改良技术。它能够 100%将不同地质情况填充密实，改变原土体的物理性质，增加土体的密度，提高其抗压强度，且注浆材料属于环保型，对河流及地下水无污染。 2.1.2 可以进行一次、二次注入切换，回路变换装置容易实行，所以能实行复合注入。 2.1.3 二次注入材料是低粘性且凝胶时间长的浸透性注浆液，可以用压力喷射到均匀的土质颗粒之间，由于这样的操作方法，减少了对周围建筑物的影响。 2.2注浆加固及止水原理 二重管无收缩双液工法简称 WSS注浆工法是采用二重管钻机钻孔至预定深度后注浆，浆液有两种：浆液分溶液型（A、B液组成）和悬浊液型（A、C液组成）。两种浆液通过二重管端头的浆液混合器充分混合。 注浆时浆液将颗粒间存在的水强迫挤出,使颗粒间的空隙充满浆材并使其固结达到改良土层性状的目的。其喷浆特性是使该土层粘结力(c)、内磨擦角值...
