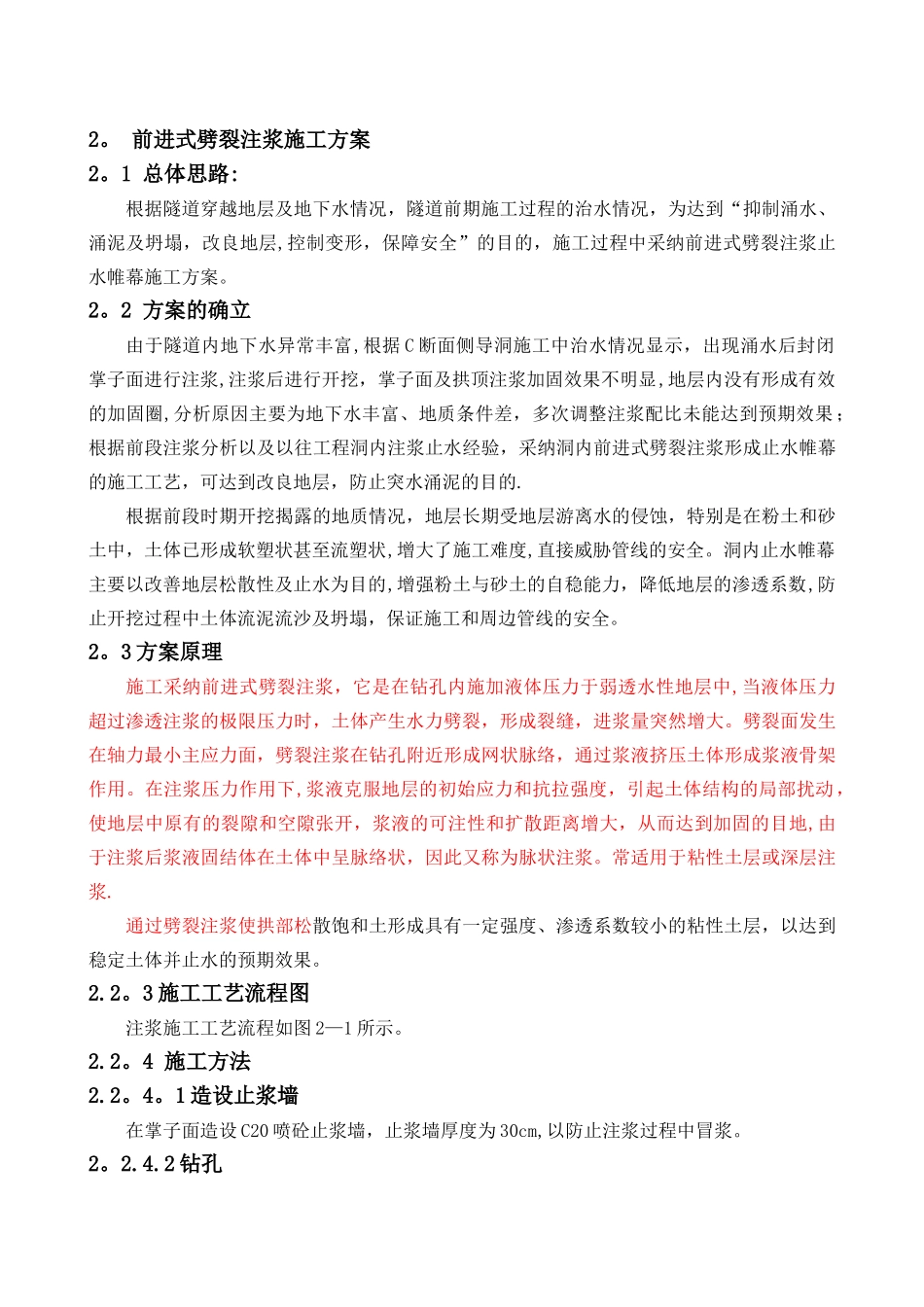

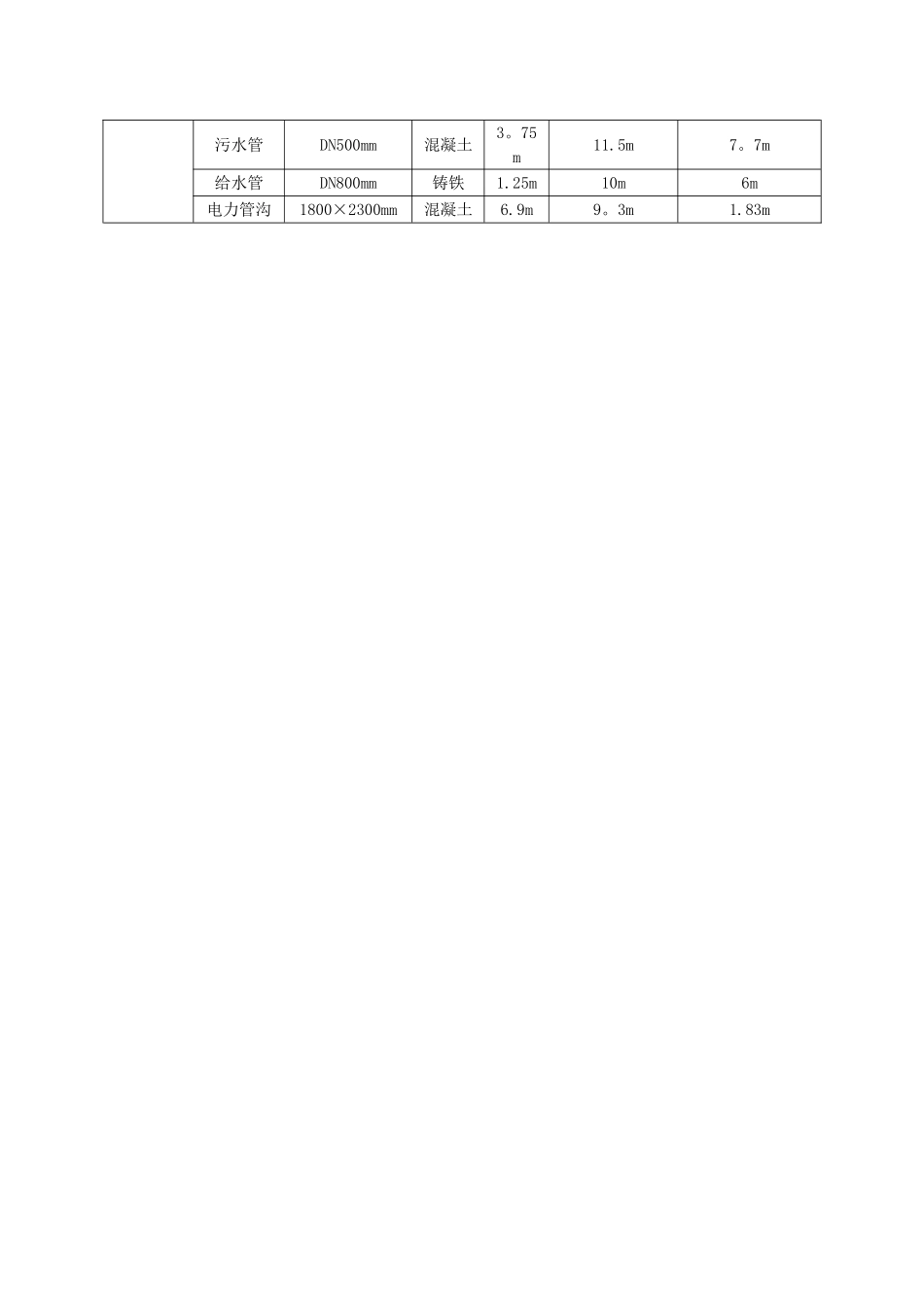

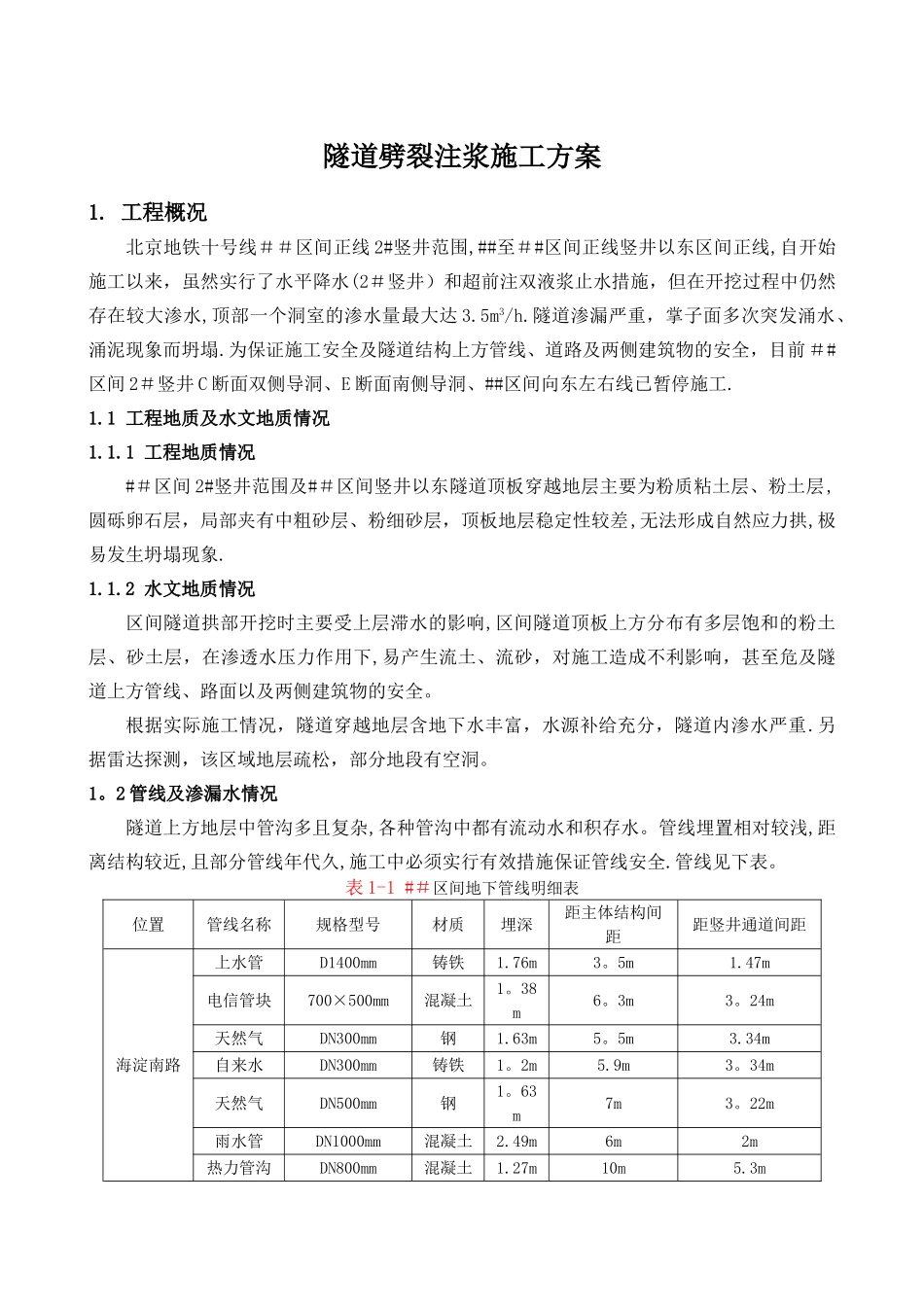

隧道劈裂注浆施工方案1. 工程概况北京地铁十号线＃＃区间正线 2#竖井范围,##至＃#区间正线竖井以东区间正线,自开始施工以来，虽然实行了水平降水(2＃竖井）和超前注双液浆止水措施，但在开挖过程中仍然存在较大渗水,顶部一个洞室的渗水量最大达 3.5m3/h.隧道渗漏严重，掌子面多次突发涌水、涌泥现象而坍塌.为保证施工安全及隧道结构上方管线、道路及两侧建筑物的安全，目前＃#区间 2＃竖井 C 断面双侧导洞、E 断面南侧导洞、##区间向东左右线已暂停施工.1.1 工程地质及水文地质情况1.1.1 工程地质情况#＃区间 2#竖井范围及#＃区间竖井以东隧道顶板穿越地层主要为粉质粘土层、粉土层,圆砾卵石层，局部夹有中粗砂层、粉细砂层，顶板地层稳定性较差,无法形成自然应力拱,极易发生坍塌现象.1.1.2 水文地质情况区间隧道拱部开挖时主要受上层滞水的影响,区间隧道顶板上方分布有多层饱和的粉土层、砂土层，在渗透水压力作用下,易产生流土、流砂，对施工造成不利影响，甚至危及隧道上方管线、路面以及两侧建筑物的安全。根据实际施工情况，隧道穿越地层含地下水丰富，水源补给充分，隧道内渗水严重.另据雷达探测，该区域地层疏松，部分地段有空洞。1。2 管线及渗漏水情况隧道上方地层中管沟多且复杂,各种管沟中都有流动水和积存水。管线埋置相对较浅,距离结构较近,且部分管线年代久,施工中必须实行有效措施保证管线安全.管线见下表。表 1-1 #＃区间地下管线明细表位置管线名称规格型号材质埋深距主体结构间距距竖井通道间距海淀南路上水管D1400mm铸铁1.76m3。5m1.47m电信管块700×500mm混凝土1。38m6。3m3。24m天然气DN300mm钢1.63m5。5m3.34m自来水DN300mm铸铁1。2m5.9m3。34m天然气DN500mm钢1。63m7m3。22m雨水管DN1000mm混凝土2.49m6m2m热力管沟DN800mm混凝土1.27m10m5.3m污水管 DN500mm混凝土3。75m11.5m7。7m给水管DN800mm铸铁1.25m10m6m电力管沟1800×2300mm混凝土6.9m9。3m1.83m2。 前进式劈裂注浆施工方案2。1 总体思路:根据隧道穿越地层及地下水情况，隧道前期施工过程的治水情况，为达到“抑制涌水、涌泥及坍塌，改良地层,控制变形，保障安全”的目的，施工过程中采纳前进式劈裂注浆止水帷幕施工方案。 2。2 方案的确立由于隧道内地下水异常丰富,根据 C 断面侧导洞施工中治水情况显示，出现涌水后封闭掌子面进行注浆,注浆后进行开挖，掌子面及拱顶注浆加固效果不明显,地层内没有形成有效的加固圈,分析原因主要为地下水丰富、...
