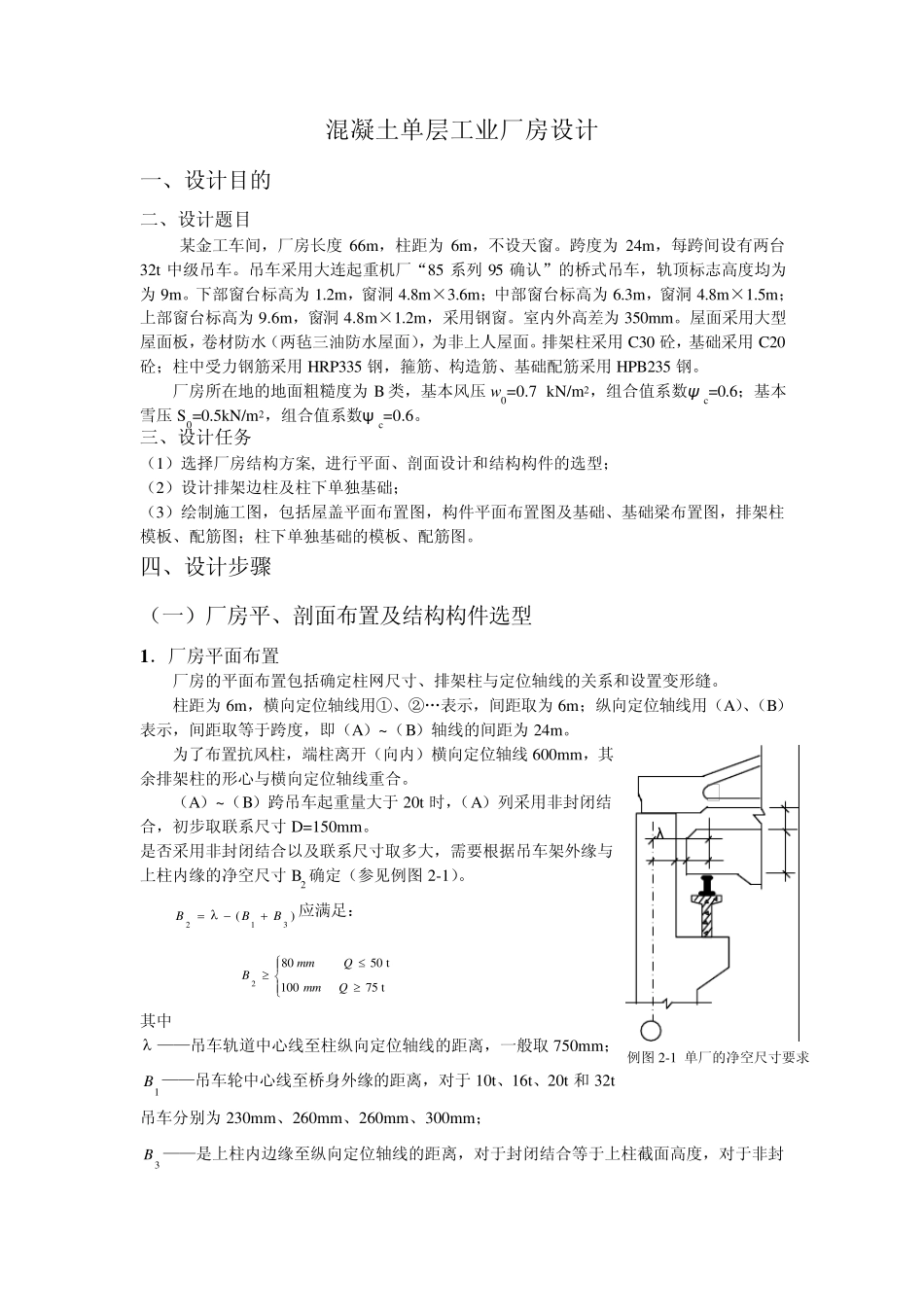

混凝土单层工业厂房设计 一、设计目的 二、设计题目 某金工车间，厂房长度66m，柱距为6m，不设天窗。跨度为24m，每跨间设有两台32t 中级吊车。吊车采用大连起重机厂“85 系列95 确认”的桥式吊车，轨顶标志高度均为为9m。下部窗台标高为1.2m，窗洞4.8m×3.6m；中部窗台标高为6.3m，窗洞4.8m×1.5m；上部窗台标高为9.6m，窗洞4.8m×1.2m，采用钢窗。室内外高差为350mm。屋面采用大型屋面板，卷材防水（两毡三油防水屋面），为非上人屋面。排架柱采用C30 砼，基础采用C20砼；柱中受力钢筋采用HRP335 钢，箍筋、构造筋、基础配筋采用HPB235 钢。 厂房所在地的地面粗糙度为B 类，基本风压 w0=0.7 kN/m2，组合值系数ψ c=0.6；基本雪压 S0=0.5kN/m2，组合值系数ψ c=0.6。 三、设计任务 （1）选择厂房结构方案, 进行平面、剖面设计和结构构件的选型； （2）设计排架边柱及柱下单独基础； （3）绘制施工图，包括屋盖平面布置图，构件平面布置图及基础、基础梁布置图，排架柱模板、配筋图；柱下单独基础的模板、配筋图。 四、设计步骤 （一）厂房平、剖面布置及结构构件选型 1 ．厂房平面布置 厂房的平面布置包括确定柱网尺寸、排架柱与定位轴线的关系和设置变形缝。 柱距为6m，横向定位轴线用①、②„表示，间距取为6m；纵向定位轴线用（A）、（B）表示，间距取等于跨度，即（A）~ （B）轴线的间距为24m。 为了布置抗风柱，端柱离开（向内）横向定位轴线 600mm，其余排架柱的形心与横向定位轴线重合。 （A）~ （B）跨吊车起重量大于 20t 时，（A）列采用非封闭结合，初步取联系尺寸 D=150mm。 是否采用非封闭结合以及联系尺寸取多大，需要根据吊车架外缘与上柱内缘的净空尺寸 B2 确定（参见例图 2-1）。 )(312BBB 应满足： t75100t50802QmmQmmB 其中  ——吊车轨道中心线至柱纵向定位轴线的距离，一般取 750mm； 1B ——吊车轮中心线至桥身外缘的距离，对于 10t、16t、20t 和 32t吊车分别为230mm、260mm、260mm、300mm； 3B ——是上柱内边缘至纵向定位轴线的距离，对于封闭结合等于上柱截面高度，对于非封例图 2-1 单厂的净空尺寸要求 λ B3 HB B1 B2 HC 闭结合等于上柱截面高度减去联系尺寸D。 假定上柱截面高度为400mm，则 对（A）、（B）列柱 B2=750-[300+（400-150）]=200mm>80mm，满足要求 对于单跨排架，上柱截面形心与纵向定位轴线重合，吊车架外...
