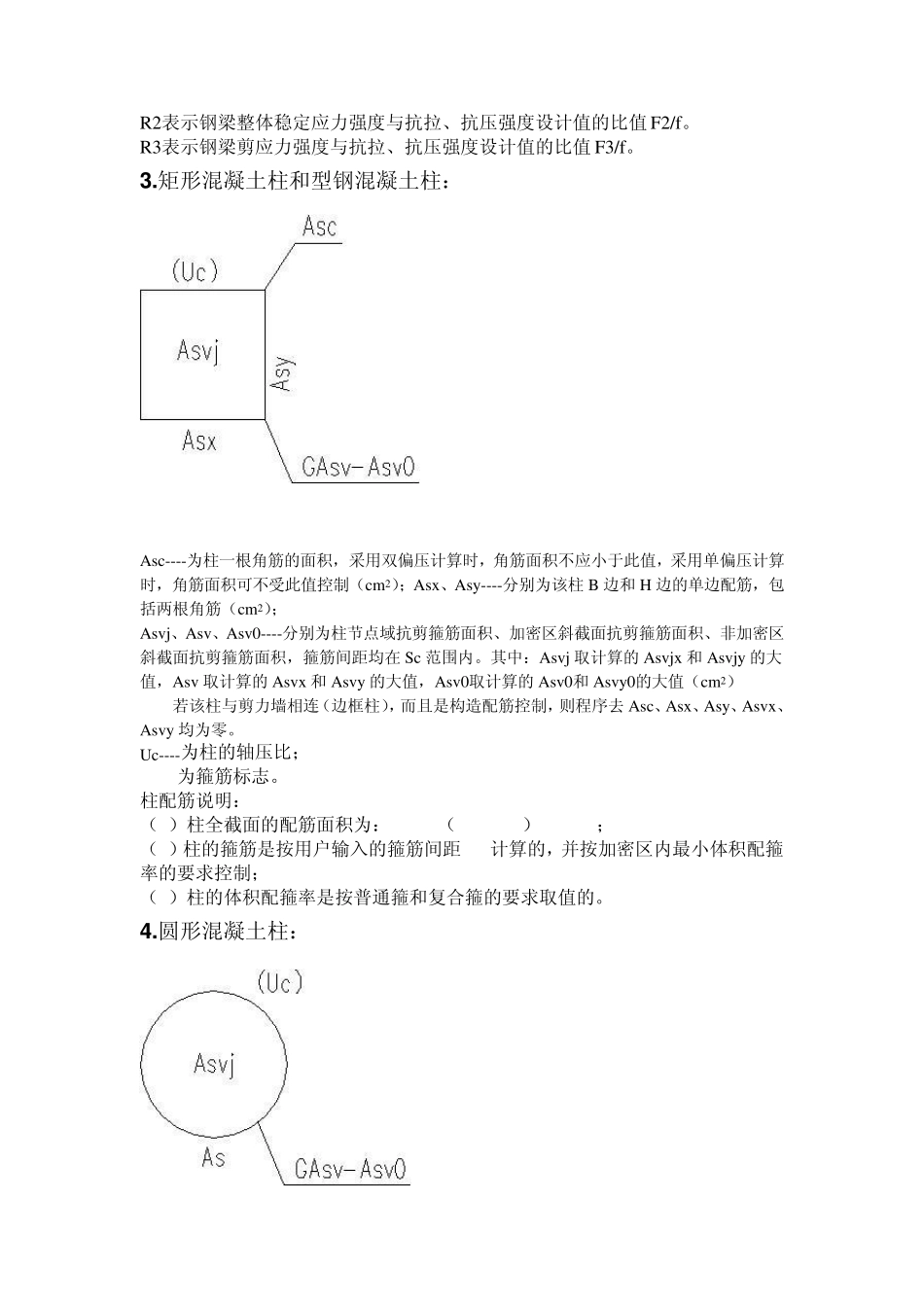

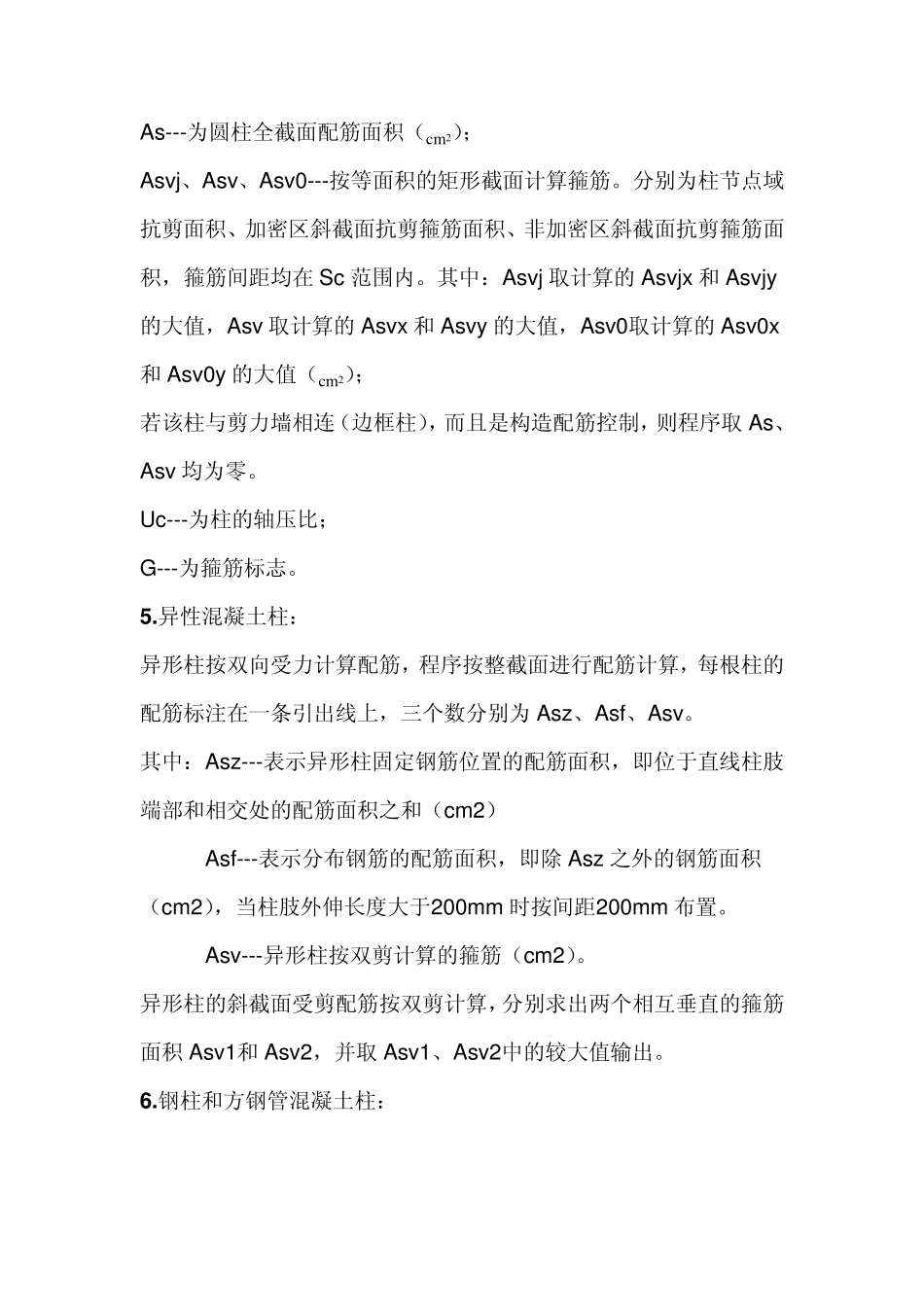

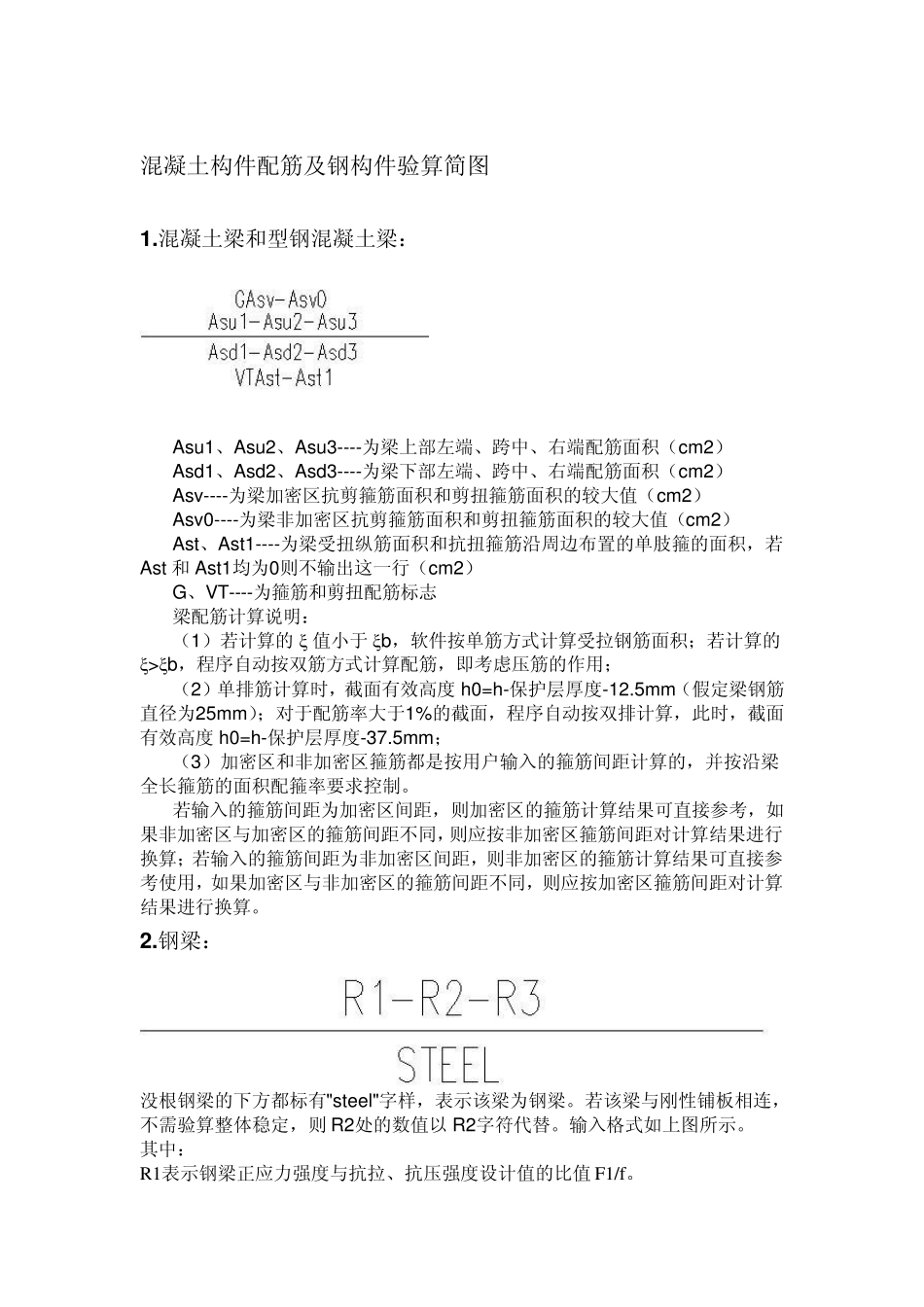

混凝土构件配筋及钢构件验算简图 1 .混凝土梁和型钢混凝土梁： Asu1、Asu2、Asu3----为梁上部左端、跨中、右端配筋面积（cm2） Asd1、Asd2、Asd3----为梁下部左端、跨中、右端配筋面积（cm2） Asv----为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2） Asv0----为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2） Ast、Ast1----为梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积，若Ast 和Ast1均为0则不输出这一行（cm2） G、VT----为箍筋和剪扭配筋标志 梁配筋计算说明： （1）若计算的 ξ 值小于 ξb，软件按单筋方式计算受拉钢筋面积；若计算的ξ>ξb，程序自动按双筋方式计算配筋，即考虑压筋的作用； （2）单排筋计算时，截面有效高度 h0=h-保护层厚度-12.5mm（假定梁钢筋直径为25mm）；对于配筋率大于1%的截面，程序自动按双排计算，此时，截面有效高度 h0=h-保护层厚度-37.5mm； （3）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。 若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。 2 .钢梁： 没根钢梁的下方都标有"steel"字样，表示该梁为钢梁。若该梁与刚性铺板相连，不需验算整体稳定，则 R2处的数值以 R2字符代替。输入格式如上图所示。 其中： R1表示钢梁正应力强度与抗拉、抗压强度设计值的比值 F1/f。 R2表示钢梁整体稳定应力强度与抗拉、抗压强度设计值的比值 F2/f。 R3表示钢梁剪应力强度与抗拉、抗压强度设计值的比值 F3/f。 3 .矩形混凝土柱和型钢混凝土柱： Asc----为柱一根角筋的面积，采用双偏压计算时，角筋面积不应小于此值，采用单偏压计算时，角筋面积可不受此值控制（cm2）；Asx、Asy----分别为该柱 B 边和 H 边的单边配筋，包括两根角筋（cm2）； Asvj、Asv、Asv0----分别为柱节点域抗剪箍筋面积、加密区斜截面抗剪箍筋面积、非加密区斜截面抗剪箍筋面积，箍筋间距均在 Sc 范围内。其中：Asvj 取计算的 Asvjx 和 Asvjy 的大值，Asv 取计算的 Asvx 和 Asvy 的大值，Asv0取计算的 Asv0和 Asvy0的大值（cm2） 若该柱与剪力墙相连（边框柱...
