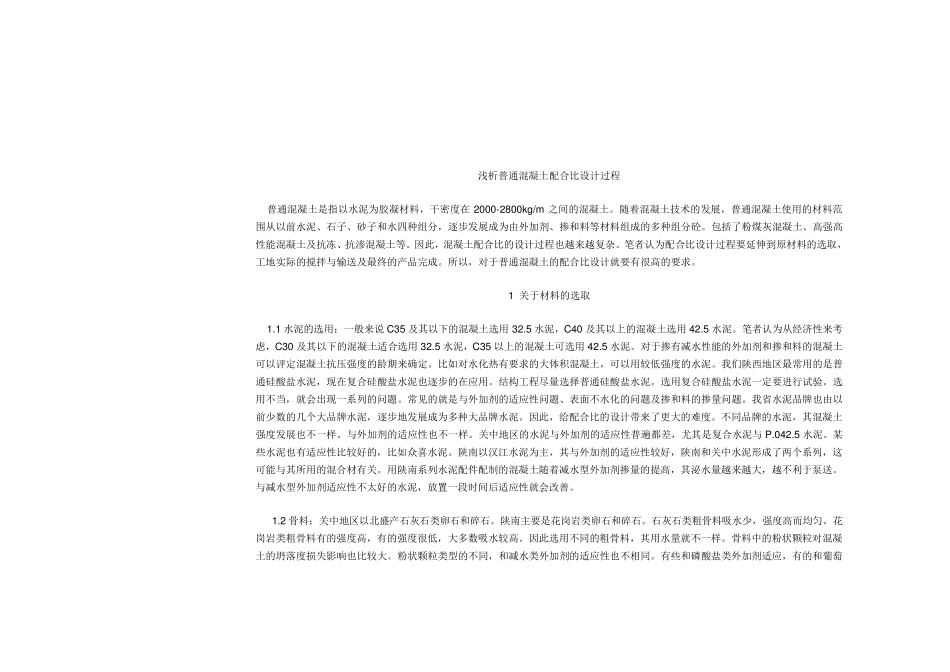

浅析普通混凝土配合比设计过程 普通混凝土是指以水泥为胶凝材料，干密度在2000-2800kg/m 之间的混凝土。随着混凝土技术的发展，普通混凝土使用的材料范围从以前水泥、石子、砂子和水四种组分，逐步发展成为由外加剂、掺和料等材料组成的多种组分砼。包括了粉煤灰混凝土、高强高性能混凝土及抗冻、抗渗混凝土等。因此，混凝土配合比的设计过程也越来越复杂。笔者认为配合比设计过程要延伸到原材料的选取，工地实际的搅拌与输送及最终的产品完成。所以，对于普通混凝土的配合比设计就要有很高的要求。 1 关于材料的选取 1.1 水泥的选用：一般来说 C35 及其以下的混凝土选用32.5 水泥，C40 及其以上的混凝土选用42.5 水泥。笔者认为从经济性来考虑，C30 及其以下的混凝土适合选用32.5 水泥，C35 以上的混凝土可选用42.5 水泥。对于掺有减水性能的外加剂和掺和料的混凝土可以评定混凝土抗压强度的龄期来确定。比如对水化热有要求的大体积混凝土，可以用较低强度的水泥。我们陕西地区最常用的是普通硅酸盐水泥，现在复合硅酸盐水泥也逐步的在应用。结构工程尽量选择普通硅酸盐水泥。选用复合硅酸盐水泥一定要进行试验。选用不当，就会出现一系列的问题。常见的就是与外加剂的适应性问题、表面不水化的问题及掺和料的掺量问题。我省水泥品牌也由以前少数的几个大品牌水泥，逐步地发展成为多种大品牌水泥。因此，给配合比的设计带来了更大的难度。不同品牌的水泥，其混凝土强度发展也不一样。与外加剂的适应性也不一样。关中地区的水泥与外加剂的适应性普遍都差，尤其是复合水泥与 P.042.5 水泥。某些水泥也有适应性比较好的，比如众喜水泥。陕南以汉江水泥为主，其与外加剂的适应性较好，陕南和关中水泥形成了两个系列，这可能与其所用的混合材有关。用陕南系列水泥配件配制的混凝土随着减水型外加剂掺量的提高，其泌水量越来越大，越不利于泵送。与减水型外加剂适应性不太好的水泥，放置一段时间后适应性就会改善。 1.2 骨料：关中地区以北盛产石灰石类卵石和碎石。陕南主要是花岗岩类卵石和碎石。石灰石类粗骨料吸水少，强度高而均匀。花岗岩类粗骨料有的强度高，有的强度很低，大多数吸水较高。因此选用不同的粗骨料，其用水量就不一样。骨料中的粉状颗粒对混凝土的坍落度损失影响也比较大。粉状颗粒类型的不同，和减水类外加剂的适应性也不相同。有些和磷酸盐类外加剂适应，有的和葡萄糖盐类外加剂适应。因此，外加剂的适应性应该...
