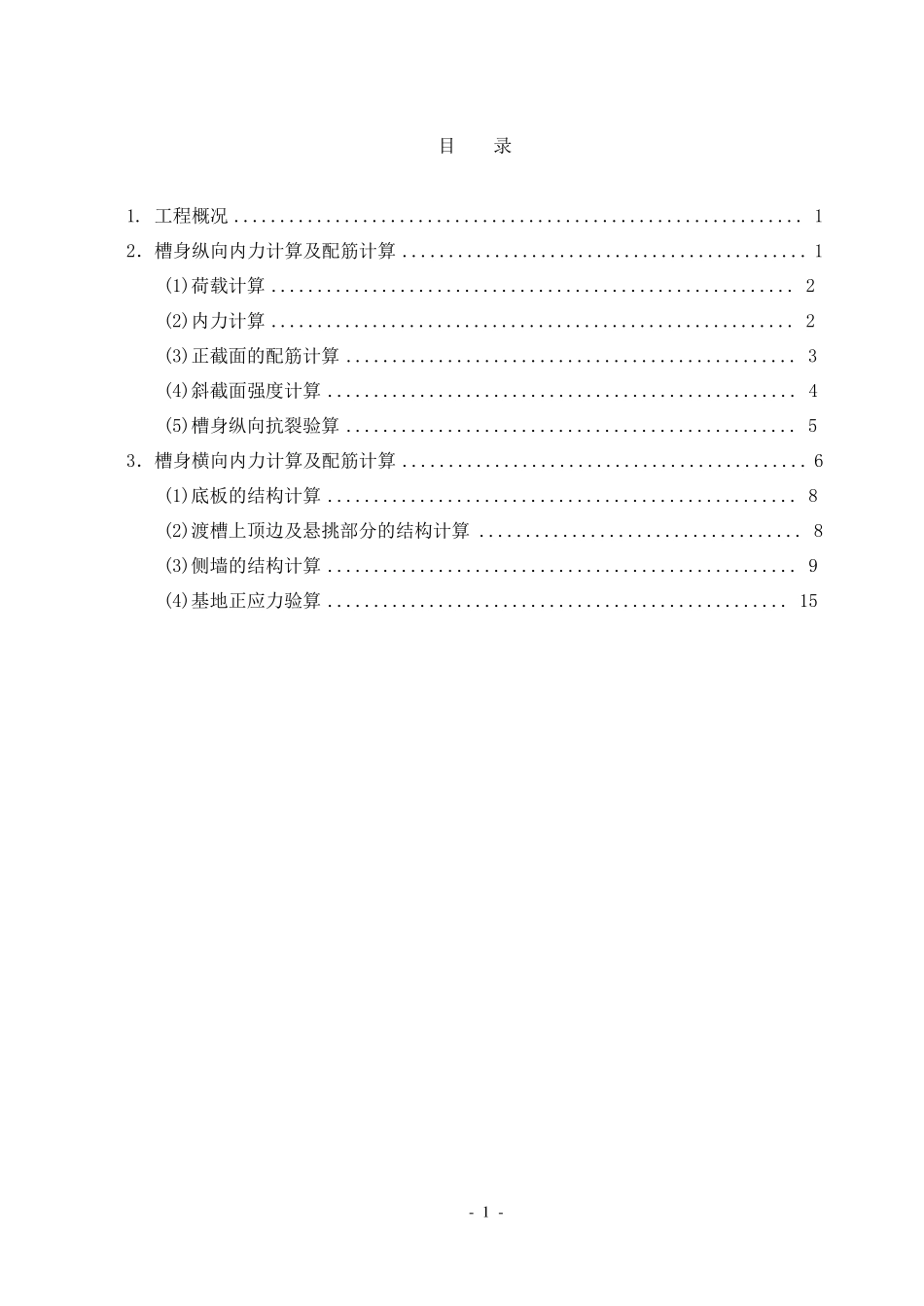

- 1 - 目 录 1. 工程概况 .............................................................. 1 2．槽身纵向内力计算及配筋计算 ............................................ 1 (1)荷载计算 ......................................................... 2 (2)内力计算 ......................................................... 2 (3)正截面的配筋计算 ................................................. 3 (4)斜截面强度计算 ................................................... 4 (5)槽身纵向抗裂验算 ................................................. 5 3．槽身横向内力计算及配筋计算 ............................................ 6 (1)底板的结构计算 ................................................... 8 (2)渡槽上顶边及悬挑部分的结构计算 ................................... 8 (3)侧墙的结构计算 ................................................... 9 (4)基地正应力验算 .................................................. 15 - 1 - 1. 工程概况 重建渡槽带桥，原渡槽后溢洪道断面下挖，以满足校核标准泄洪要求。目前，东方红干渠已整修改造完毕，东方红干渠设计成果显示，该渡槽上游侧渠底设计高程为165.50m，下游侧渠底设计高程为165.40m。本次设计将现状渡槽拆除，按照上述干渠设计底高程，结合溢洪道现状布置及底宽，在原渡槽位重建渡槽带桥，上部桥梁按照四级道路标准，荷载标准为公路-Ⅱ级折减，建筑材料均采用钢筋砼，桥面总宽5m。 现状渡槽拆除后，为满足东方红干渠的过流要求及溢洪道交通要求，需重建跨溢洪道渡槽带桥。新建渡槽带桥轴线布置于溢洪道桩号0+95.25，同现状渡槽桩号，下底面高程为165.20m，满足校核水位+0.5m 超高要求，桥面高程167.40m，设计为现浇结合预制混凝土结构，根据溢洪道设计断面，确定渡槽带桥总长51m，8.5m×6 跨。上部结构设计如下：渡槽过水断面尺寸为2.7×1.6m，同干渠尺寸，采用C25 钢筋砼，底及侧壁厚20cm，顶壁厚30cm，筒型结构，顶部两侧壁水平挑出1.25m，并在顺行车方向每隔2m 设置一加劲肋，维持悬挑板侧向稳定，桥面总宽5m，路面净宽4.4m，设计荷载标准为公路-Ⅱ级折减，两侧设预制C20 钢筋砼栏杆，基础宽0.5m。下部结构设计如下：下部采用C30 钢筋混凝土双 柱 排 架 结构，并设置横 梁， 由 于地 基为...
