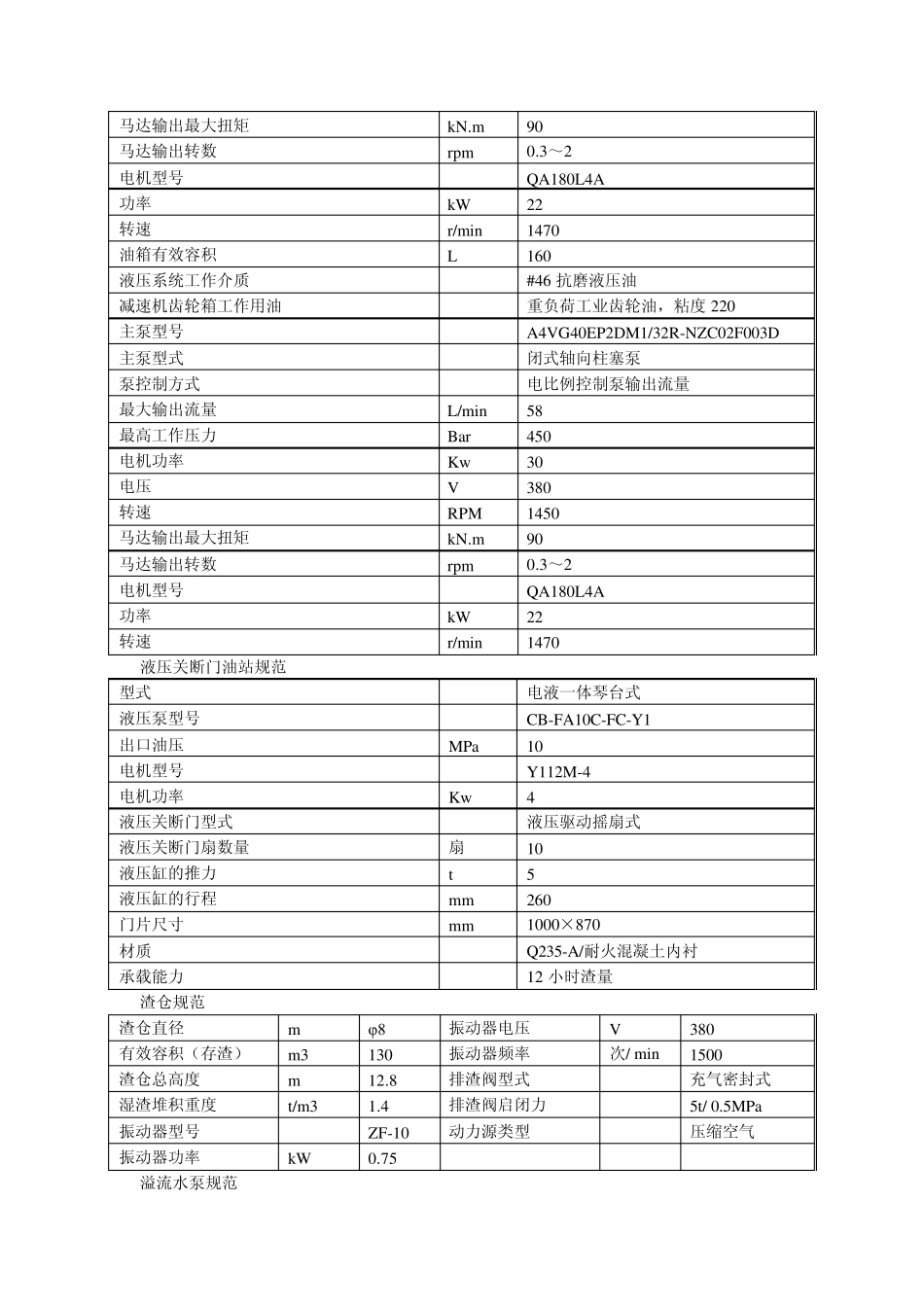

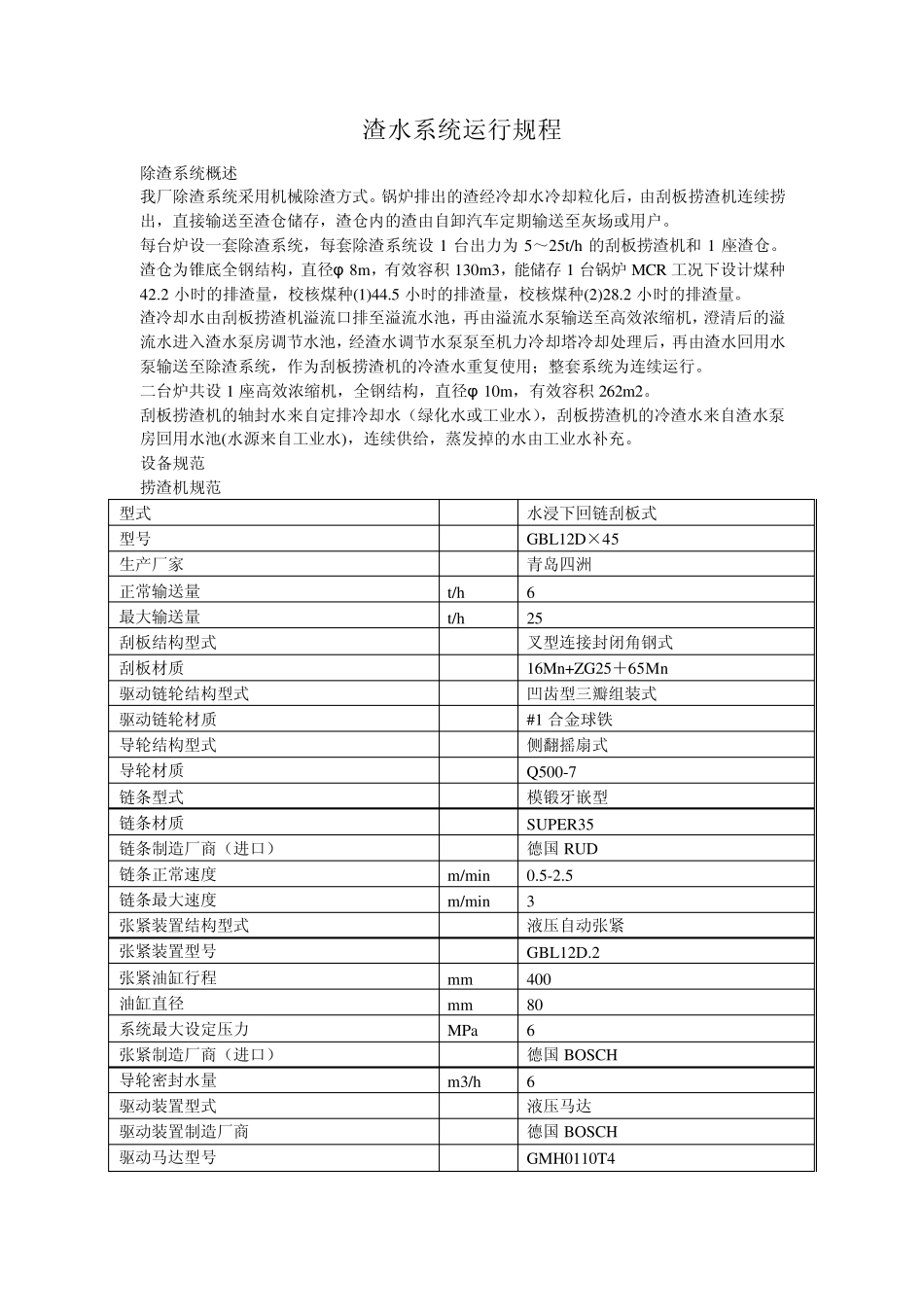

渣水系统运行规程 除渣系统概述 我厂除渣系统采用机械除渣方式。锅炉排出的渣经冷却水冷却粒化后，由刮板捞渣机连续捞出，直接输送至渣仓储存，渣仓内的渣由自卸汽车定期输送至灰场或用户。 每台炉设一套除渣系统，每套除渣系统设 1 台出力为 5～25t/h 的刮板捞渣机和 1 座渣仓。渣仓为锥底全钢结构，直径φ 8m，有效容积 130m3，能储存 1 台锅炉 MCR 工况下设计煤种42.2 小时的排渣量，校核煤种(1)44.5 小时的排渣量，校核煤种(2)28.2 小时的排渣量。 渣冷却水由刮板捞渣机溢流口排至溢流水池，再由溢流水泵输送至高效浓缩机，澄清后的溢流水进入渣水泵房调节水池，经渣水调节水泵泵至机力冷却塔冷却处理后，再由渣水回用水泵输送至除渣系统，作为刮板捞渣机的冷渣水重复使用；整套系统为连续运行。 二台炉共设 1 座高效浓缩机，全钢结构，直径φ 10m，有效容积 262m2。 刮板捞渣机的轴封水来自定排冷却水（绿化水或工业水），刮板捞渣机的冷渣水来自渣水泵房回用水池(水源来自工业水)，连续供给，蒸发掉的水由工业水补充。 设备规范 捞渣机规范 型式 水浸下回链刮板式 型号 GBL12D×45 生产厂家 青岛四洲 正常输送量 t/h 6 最大输送量 t/h 25 刮板结构型式 叉型连接封闭角钢式 刮板材质 16Mn+ZG25＋65Mn 驱动链轮结构型式 凹齿型三瓣组装式 驱动链轮材质 #1 合金球铁 导轮结构型式 侧翻摇扇式 导轮材质 Q500-7 链条型式 模锻牙嵌型 链条材质 SUPER35 链条制造厂商（进口） 德国 RUD 链条正常速度 m/min 0.5-2.5 链条最大速度 m/min 3 张紧装置结构型式 液压自动张紧 张紧装置型号 GBL12D.2 张紧油缸行程 mm 400 油缸直径 mm 80 系统最大设定压力 MPa 6 张紧制造厂商（进口） 德国 BOSCH 导轮密封水量 m3/h 6 驱动装置型式 液压马达 驱动装置制造厂商 德国 BOSCH 驱动马达型号 GMH0110T4 马达输出最大扭矩 kN.m 90 马达输出转数 rpm 0.3～2 电机型号 QA180L4A 功率 kW 22 转速 r/min 1470 油箱有效容积 L 160 液压系统工作介质 #46 抗磨液压油 减速机齿轮箱工作用油 重负荷工业齿轮油，粘度220 主泵型号 A4VG40EP2DM1/32R-NZC02F003D 主泵型式 闭式轴向柱塞泵 泵控制方式 电比例控制泵输出流量 最大输出流量 L/min 58 最高工作压力 Bar 450 电机功率 Kw 30 电压 V 380 转速 RPM 1450 马达输出最大扭矩...
