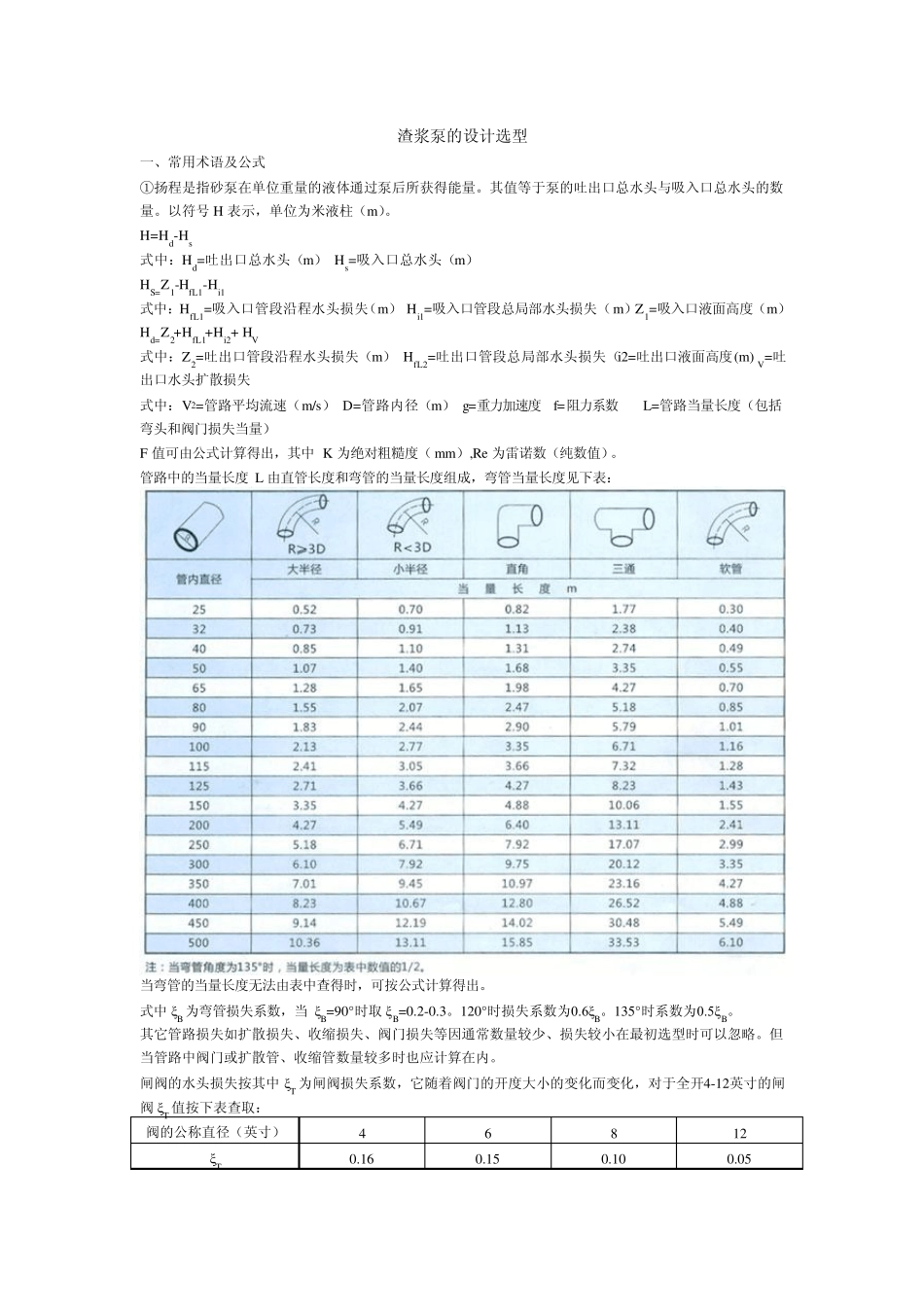

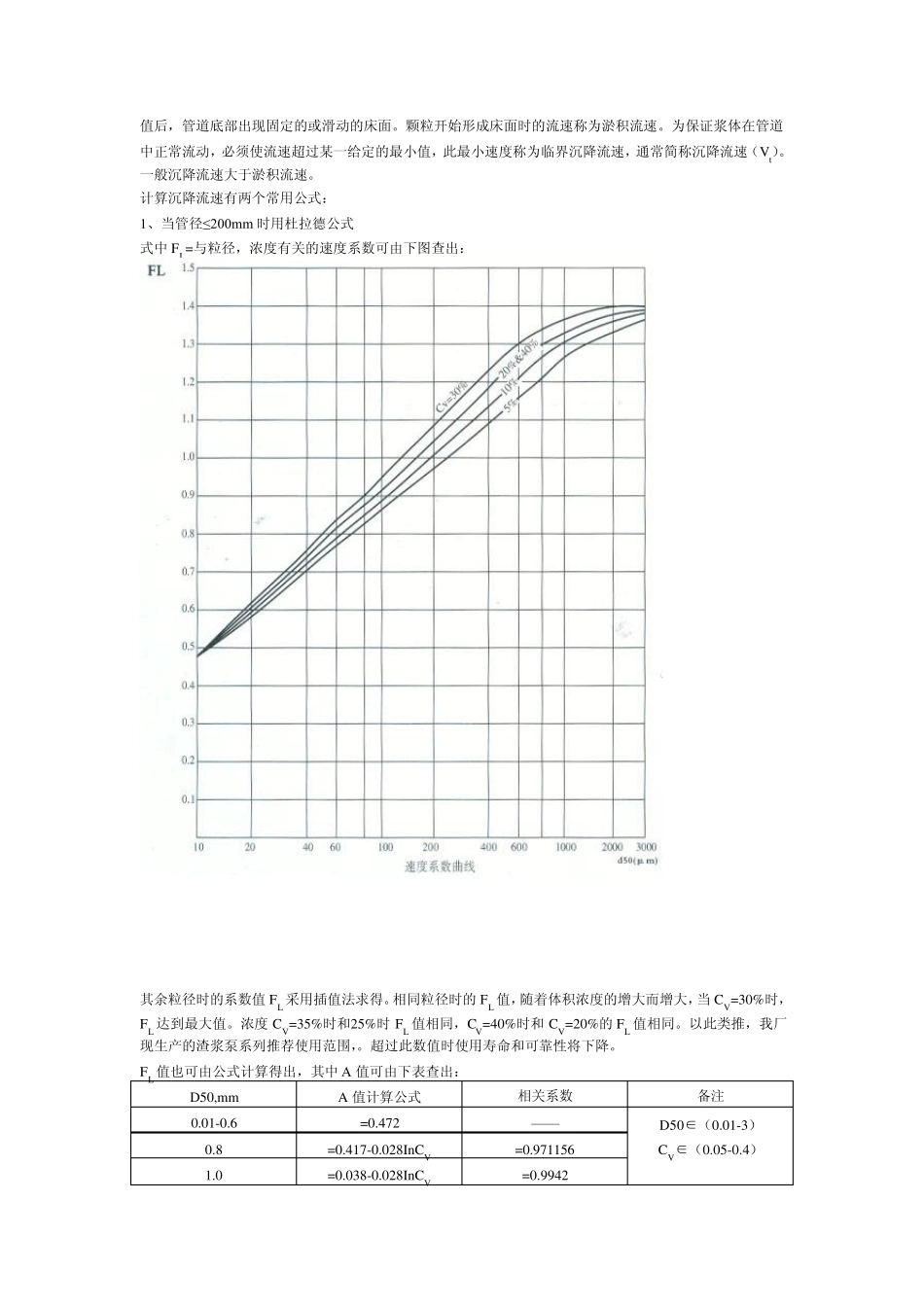

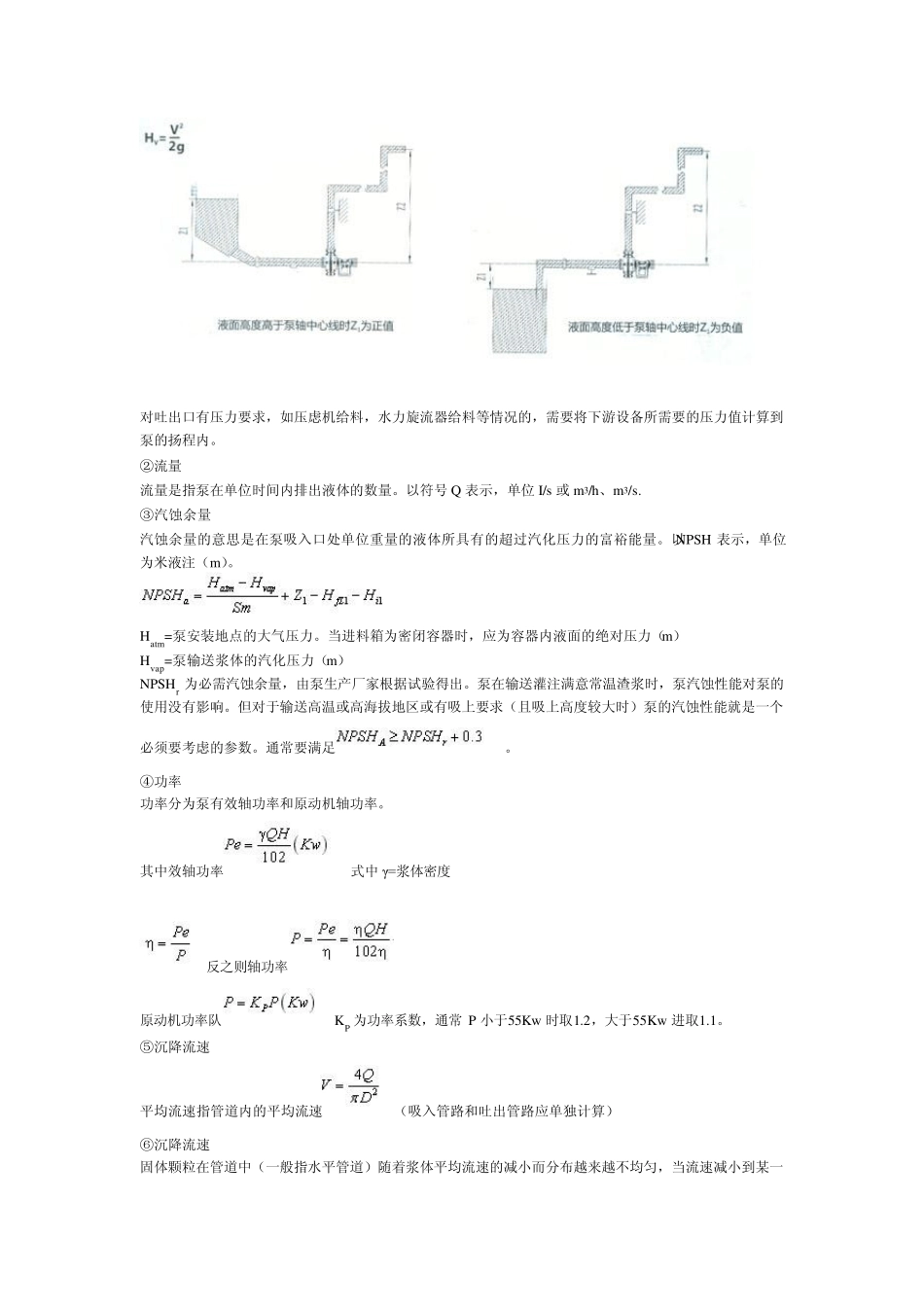

渣浆泵的设计选型 一、常用术语及公式 ①扬程是指砂泵在单位重量的液体通过泵后所获得能量。其值等于泵的吐出口总水头与吸入口总水头的数量。以符号 H 表示，单位为米液柱（m）。 H=Hd-Hs 式中：Hd=吐出口总水头（m） Hs=吸入口总水头（m） HS=Z1-HfL1-Hi1 式中：HfL1=吸入口管段沿程水头损失（m） Hi1=吸入口管段总局部水头损失（m）Z1=吸入口液面高度（m）Hd=Z2+HfL1+Hi2+ HV 式中：Z2=吐出口管段沿程水头损失（m） HfL2=吐出口管段总局部水头损失（i2=吐出口液面高度(m) V=吐出口水头扩散损失 式中：V2=管路平均流速（m/s） D=管路内径（m） g=重力加速度 f=阻力系数 L=管路当量长度（包括弯头和阀门损失当量） F 值可由公式计算得出，其中 K 为绝对粗糙度（ mm）,Re 为雷诺数（纯数值）。 管路中的当量长度 L 由直管长度和弯管的当量长度组成，弯管当量长度见下表： 当弯管的当量长度无法由表中查得时，可按公式计算得出。 式中 ξB为弯管损失系数，当 ξB=90°时取 ξB=0.2-0.3。120°时损失系数为0.6ξB。135°时系数为0.5ξB。 其它管路损失如扩散损失、收缩损失、阀门损失等因通常数量较少、损失较小在最初选型时可以忽略。但当管路中阀门或扩散管、收缩管数量较多时也应计算在内。 闸阀的水头损失按其中 ξT 为闸阀损失系数，它随着阀门的开度大小的变化而变化，对于全开4-12英寸的闸阀 ξT 值按下表查取： 阀的公称直径（英寸） 4 6 8 12 ξT 0.16 0.15 0.10 0.05 对吐出口有压力要求，如压虑机给料，水力旋流器给料等情况的，需要将下游设备所需要的压力值计算到泵的扬程内。 ②流量 流量是指泵在单位时间内排出液体的数量。以符号 Q 表示，单位 I/s 或 m3/h、m3/s. ③汽蚀余量 汽蚀余量的意思是在泵吸入口处单位重量的液体所具有的超过汽化压力的富裕能量。以NPSH 表示，单位为米液注（m）。 Hatm=泵安装地点的大气压力。当进料箱为密闭容器时，应为容器内液面的绝对压力（m） Hvap=泵输送浆体的汽化压力（m） NPSHr 为必需汽蚀余量，由泵生产厂家根据试验得出。泵在输送灌注满意常温渣浆时，泵汽蚀性能对泵的使用没有影响。但对于输送高温或高海拔地区或有吸上要求（且吸上高度较大时）泵的汽蚀性能就是一个必须要考虑的参数。通常要满足。 ④功率 功率分为泵有效轴功率和原动机轴功率。 其中效轴功率 式中 γ=浆体密度 反之则轴功率 原动机功率队 KP 为功...
