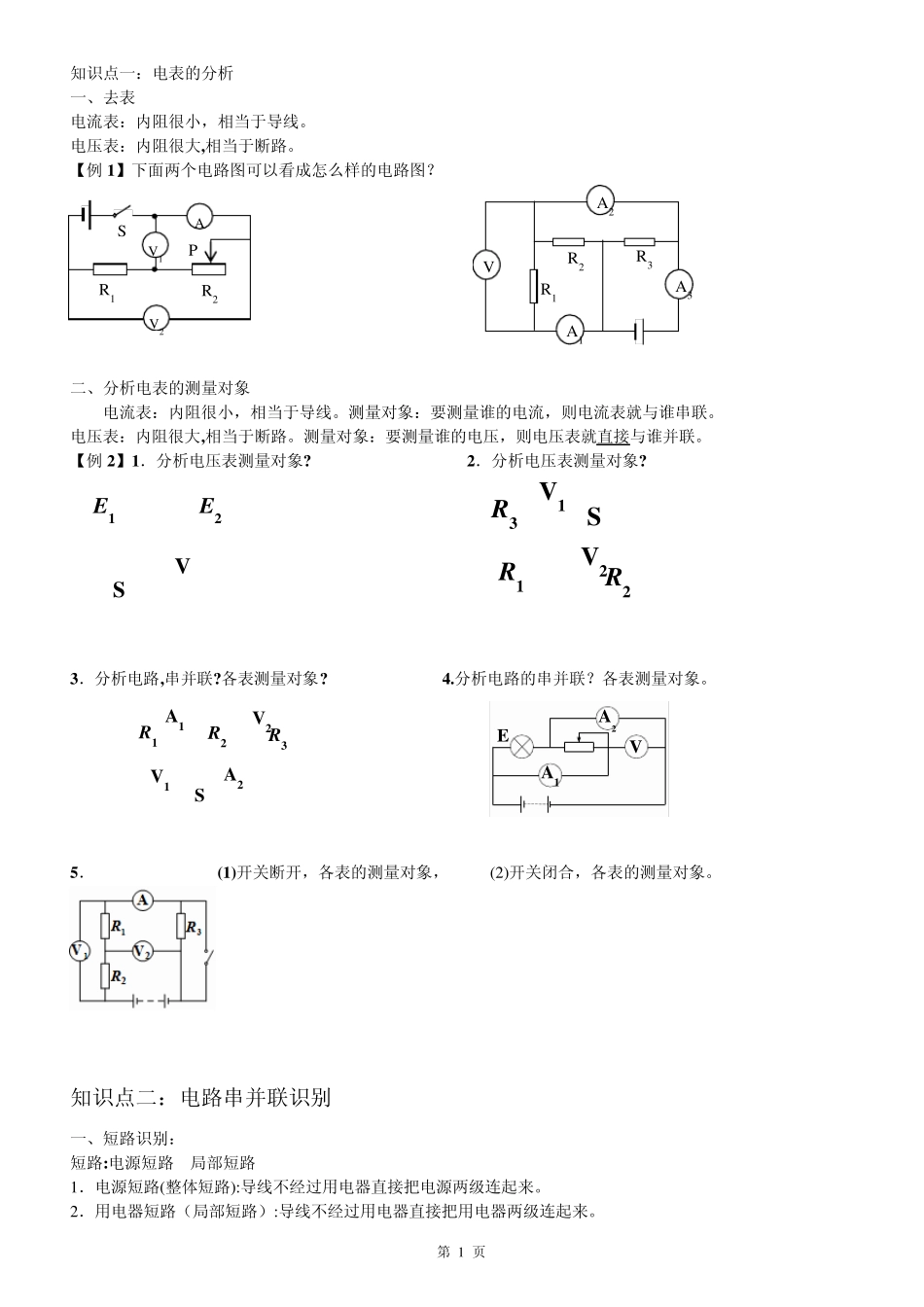

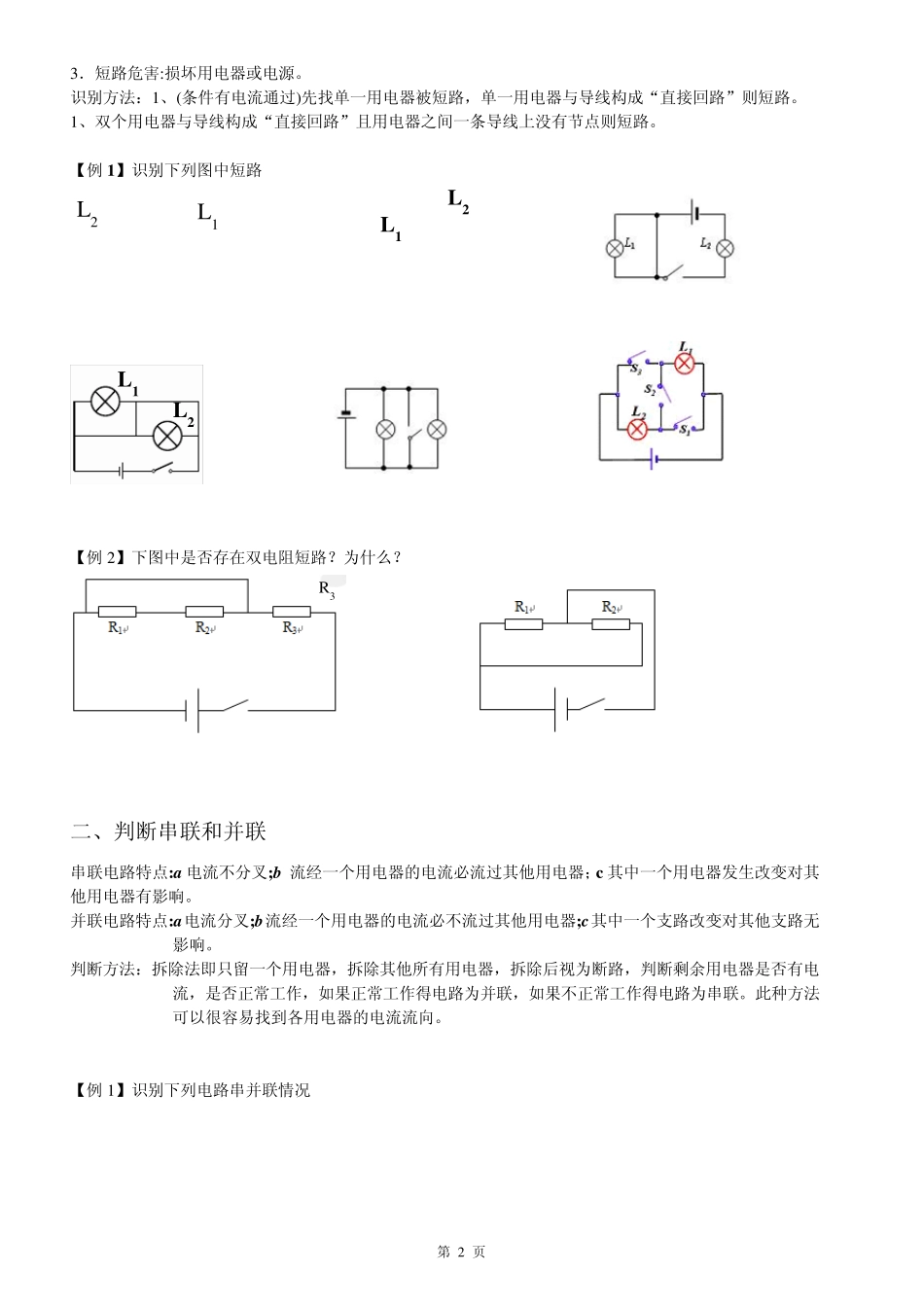

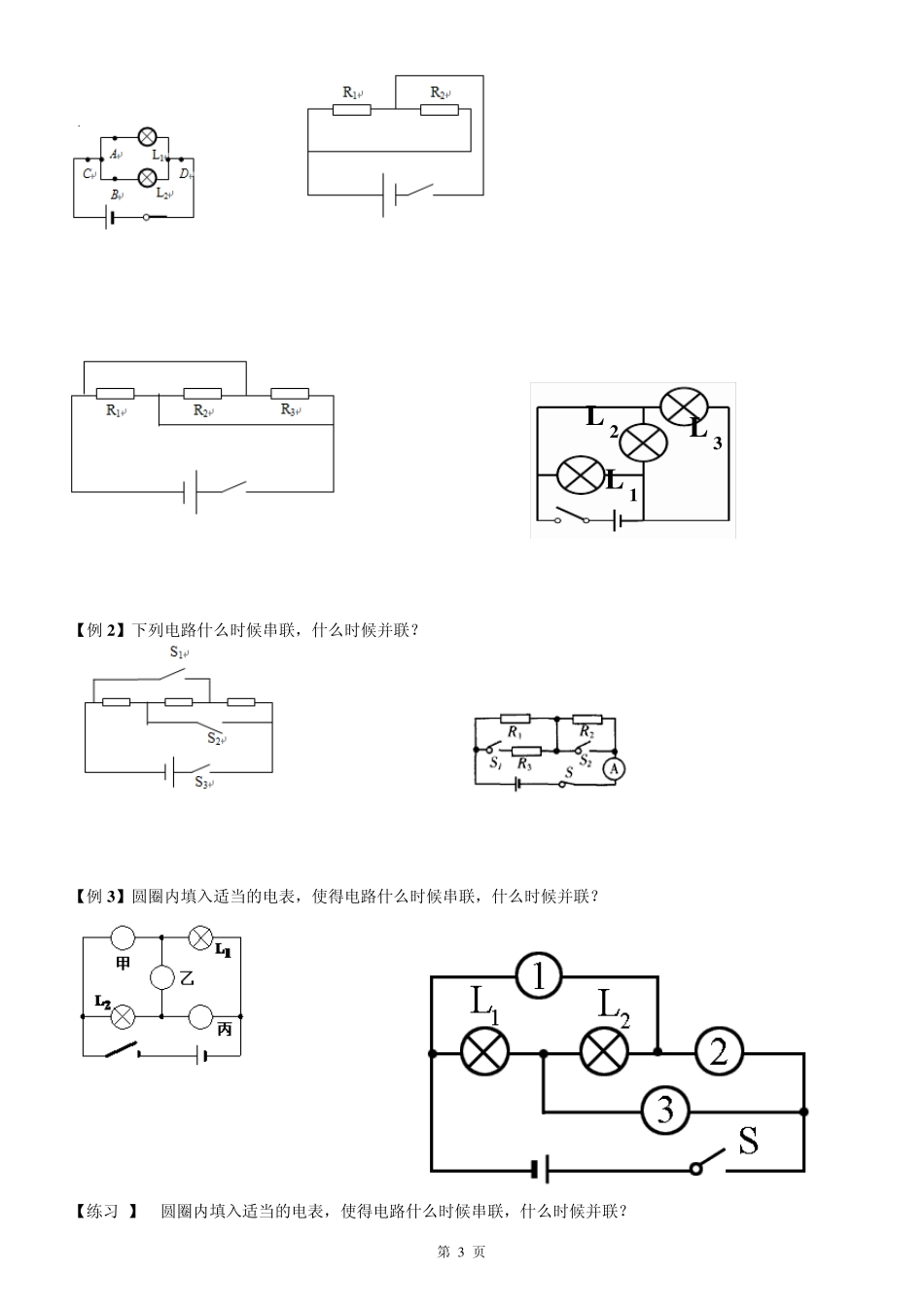

第 1 页 A1 A3 V A2 R1 R2 R3 A2A1VESR3R2R1V 1V 2A2A1知识点一:电表的分析 一、去表 电流表:内阻很小,相当于导线。 电压表:内阻很大,相当于断路。 【例 1】下面两个电路图可以看成怎么样的电路图? 二、分析电表的测量对象 电流表:内阻很小,相当于导线。测量对象:要测量谁的电流,则电流表就与谁串联。 电压表:内阻很大,相当于断路。测量对象:要测量谁的电压,则电压表就直接与谁并联。 【例 2】1.分析电压表测量对象? 2.分析电压表测量对象? E1E2VS SR1R2R3V 2V 1 3.分析电路,串并联?各表测量对象? 4.分析电路的串并联?各表测量对象。 5. (1)开关断开,各表的测量对象, (2)开关闭合,各表的测量对象。 知识点二:电路串并联识别 一、短路识别: 短路:电源短路 局部短路 1.电源短路(整体短路):导线不经过用电器直接把电源两级连起来。 2.用电器短路(局部短路):导线不经过用电器直接把用电器两级连起来。 V 2 V 1 A R1 R2 P S 第 2 页 3.短路危害:损坏用电器或电源。 识别方法:1、(条件有电流通过)先找单一用电器被短路,单一用电器与导线构成“直接回路”则短路。 1、双个用电器与导线构成“直接回路”且用电器之间一条导线上没有节点则短路。 【例 1】识别下列图中短路 L1L2 L1L2 L2L1 【例 2】下图中是否存在双电阻短路?为什么? 二、判断串联和并联 串联电路特点:a 电流不分叉;b 流经一个用电器的电流必流过其他用电器;c其中一个用电器发生改变对其他用电器有影响。 并联电路特点:a电流分叉;b流经一个用电器的电流必不流过其他用电器;c其中一个支路改变对其他支路无影响。 判断方法:拆除法即只留一个用电器,拆除其他所有用电器,拆除后视为断路,判断剩余用电器是否有电流,是否正常工作,如果正常工作得电路为并联,如果不正常工作得电路为串联。此种方法可以很容易找到各用电器的电流流向。 【例 1】识别下列电路串并联情况 R3 第 3 页 L 3L 1L 2 【例 2】下列电路什么时候串联,什么时候并联? 【例 3】圆圈内填入适当的电表,使得电路什么时候串联,什么时候并联? 【练习 】 圆圈内填入适当的电表,使得电路什么时候串联,什么时候并联? 第 4 页 知识点三:电路简化的步骤 1. 将闭合的开关变成导线,将断开的开关去掉。 开关闭合时等效于一根导线。 开关断开时等效于断路,可从电路两节点间去掉,如果和用电器串...
