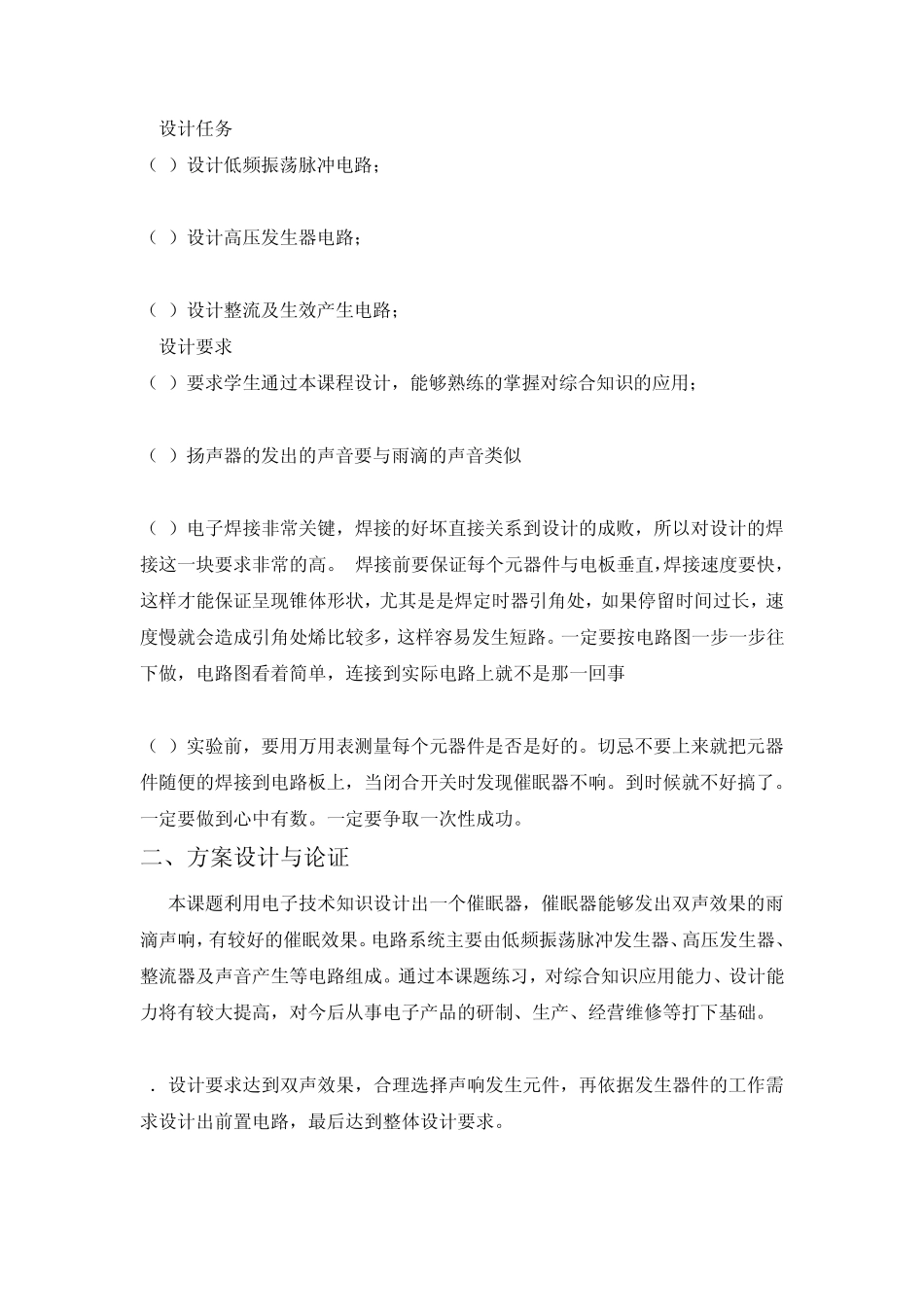

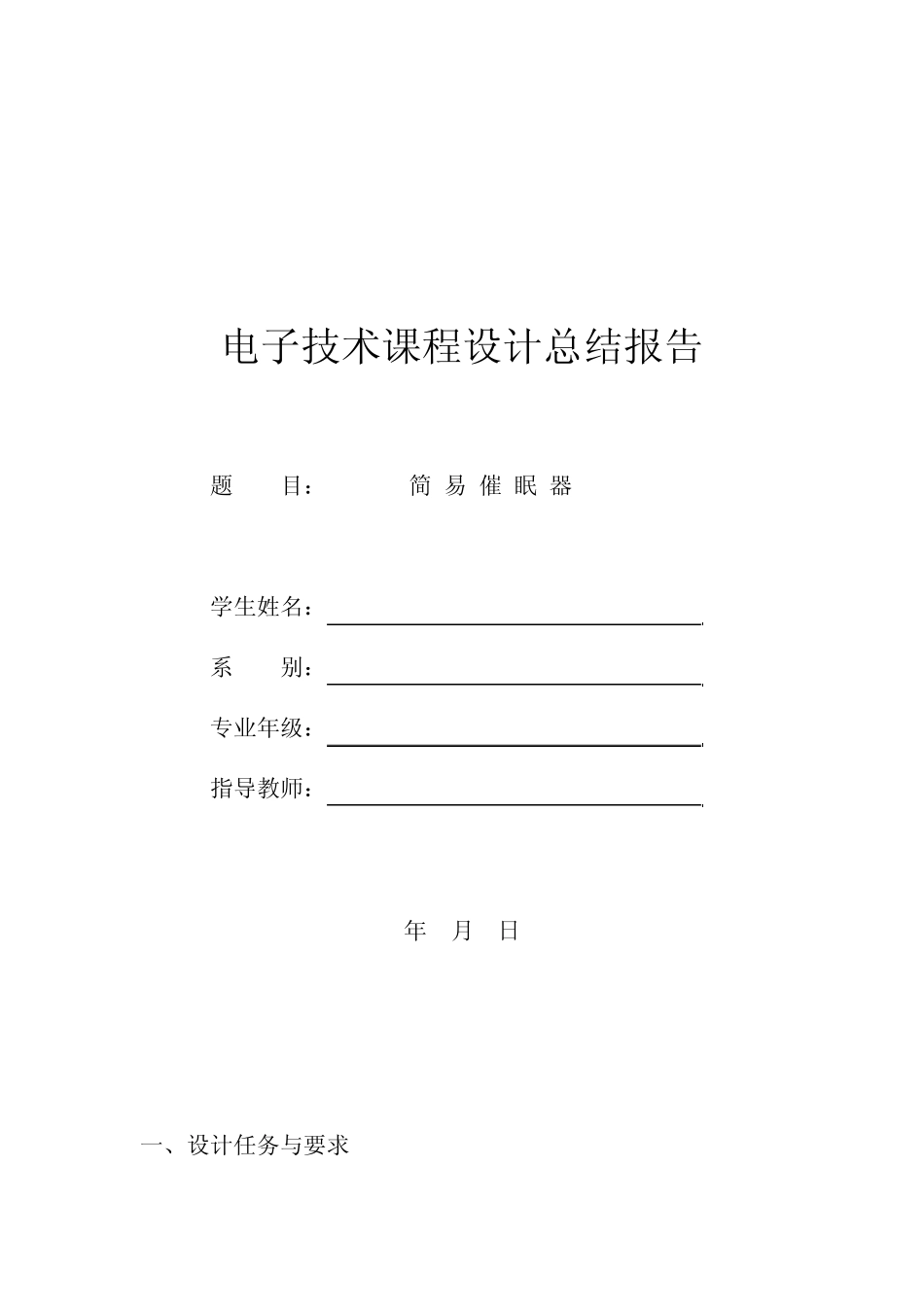

电子技术课程设计总结报告 题 目： 简 易 催 眠 器 学生姓名： 系 别： 专业年级： 指导教师： 年 月 日 一、设计任务与要求 1.设计任务 （1）设计低频振荡脉冲电路； （2）设计高压发生器电路； （3）设计整流及生效产生电路； 2.设计要求 （1）要求学生通过本课程设计，能够熟练的掌握对综合知识的应用； （2）扬声器的发出的声音要与雨滴的声音类似 （3）电子焊接非常关键，焊接的好坏直接关系到设计的成败，所以对设计的焊接这一块要求非常的高。 焊接前要保证每个元器件与电板垂直，焊接速度要快，这样才能保证呈现锥体形状，尤其是是焊定时器引角处，如果停留时间过长，速度慢就会造成引角处烯比较多，这样容易发生短路。一定要按电路图一步一步往下做，电路图看着简单，连接到实际电路上就不是那一回事 （4）实验前，要用万用表测量每个元器件是否是好的。切忌不要上来就把元器件随便的焊接到电路板上，当闭合开关时发现催眠器不响。到时候就不好搞了。一定要做到心中有数。一定要争取一次性成功。 二、方案设计与论证 本课题利用电子技术知识设计出一个催眠器，催眠器能够发出双声效果的雨滴声响，有较好的催眠效果。电路系统主要由低频振荡脉冲发生器、高压发生器、整流器及声音产生等电路组成。通过本课题练习，对综合知识应用能力、设计能力将有较大提高，对今后从事电子产品的研制、生产、经营维修等打下基础。 1．设计要求达到双声效果，合理选择声响发生元件，再依据发生器件的工作需求设计出前置电路，最后达到整体设计要求。 2.设计要求画出电路原理图，标注元器件及参选择 。 3．编写设计报告，写出设计的全过程，附上有关资料和图纸，有心得体会。 三、电路设计与参数计算 1、单元电路设计和参数计算 1、低频振荡脉冲电路：时基电路555构成一个极低频振荡器，输出一个个短的脉冲，是震荡器发生雨滴的声音。扬声器采用2英寸、8欧小型动线圈。555芯片是定时器，是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的成为 555，其定时成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多振荡器、单稳态触发器及施密特触发器等脉冲产生于变换电路。 555定时器： （1）可产生精确的时间延迟和振荡，内部有3个 5kΩ 的电阻分压器，故称 555。 （2）电源电压电流范围宽，双极型：5～16V；CMOS：3～18V。 （3）可以提供与 TTL及CMOS数字电路兼容的接口电平。 （4）...
