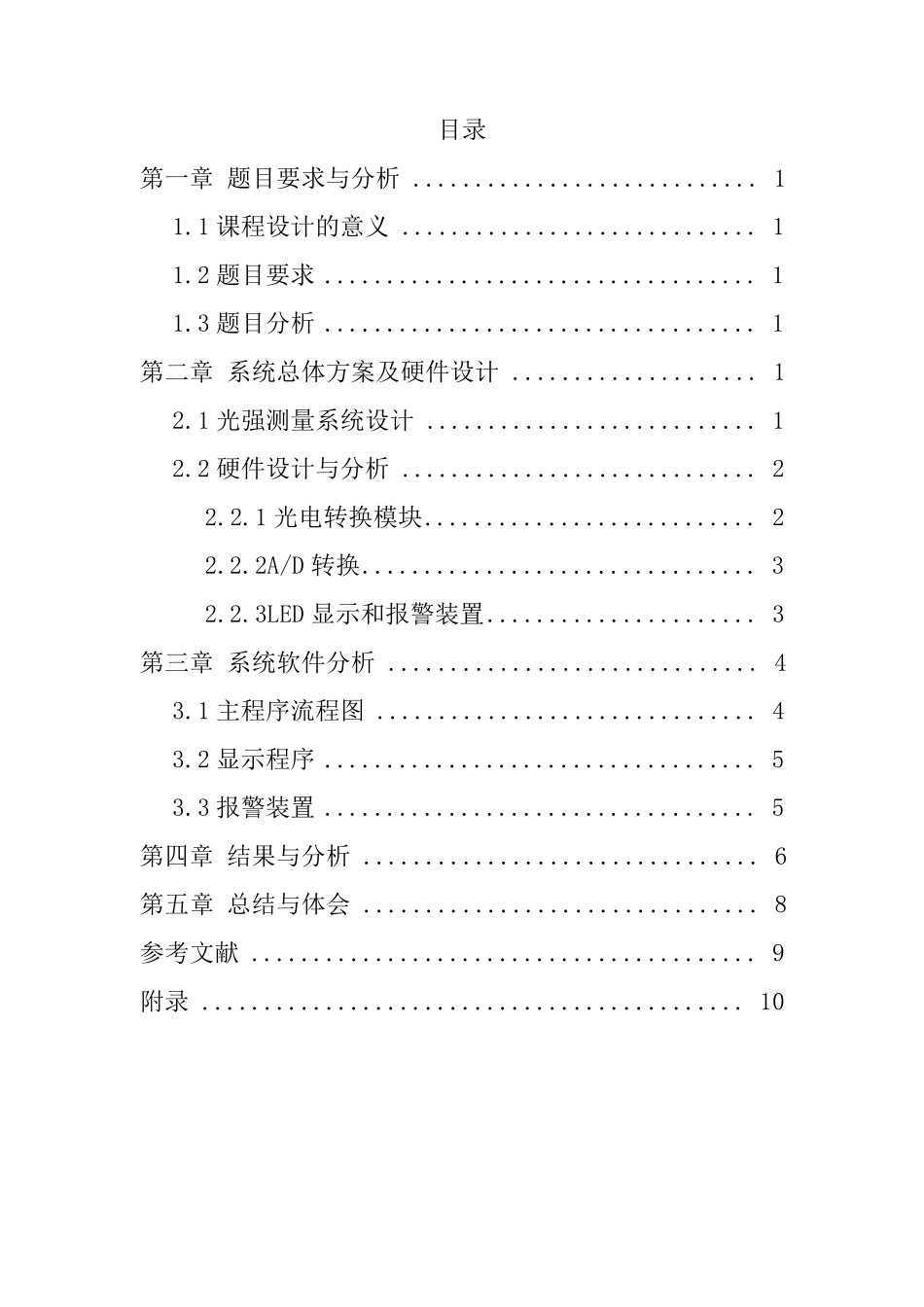

目录 第一章 题目要求与分析 ............................ 1 1.1 课程设计的意义 ............................. 1 1.2 题目要求 ................................... 1 1.3 题目分析 ................................... 1 第二章 系统总体方案及硬件设计 .................... 1 2.1 光强测量系统设计 ........................... 1 2.2 硬件设计与分析 ............................. 2 2.2.1 光电转换模块 ........................... 2 2.2.2A/D 转换 ................................ 3 2.2.3LED 显示和报警装置 ...................... 3 第三章 系统软件分析 .............................. 4 3.1 主程序流程图 ............................... 4 3.2 显示程序 ................................... 5 3.3 报警装置 ................................... 5 第四章 结果与分析 ................................ 6 第五章 总结与体会 ................................ 8 参考文献 ......................................... 9 附录 ............................................ 10 1 第一章 题目要求与分析 1 .1 课程设计的意义 本次课程设计是我们在学习单片机后的一次实习。可增强我们的动手能力，特别对单片机的系统设计有很大的帮助。 1 .2 题目要求 1.设计并制作一台数字显示的光强检测仪。 2.基本要求：测量传感器可以任选，实现光强测量精度±10%。 1 .3 题目分析 本设计是测光强电路，可以使用光敏电阻之类的器件利用其感光效应，在将随被测光亮变化的电压或电流采集过来，进行 A/D 转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测光强显示出来。 第二章 系统总体方案及硬件设计 2 .1 光强测量系统设计 本设计使用光敏电阻 5228 搭建光电转换电路，经过 AD 转换将光电模拟信号数字化，在通过单片机进行数据处理，最终在4 位 LED 上显示光强。同时设计了报警系统，当光强达到一定上限值时，启动报警模式。 单片机的RESET 口上提供了供电自启动，在X1,X2 口上提供了 12MHZ 晶振，以支持单片机的运行与启动。系统由 4 个模块组成，分别为光电转换模块、AD转换模块、测量数据显示模块、报警模块。系统框图如图 1： 2 2 .2 硬件设计与分析 本系统主要由光电转换电路，AD 转换器，...
