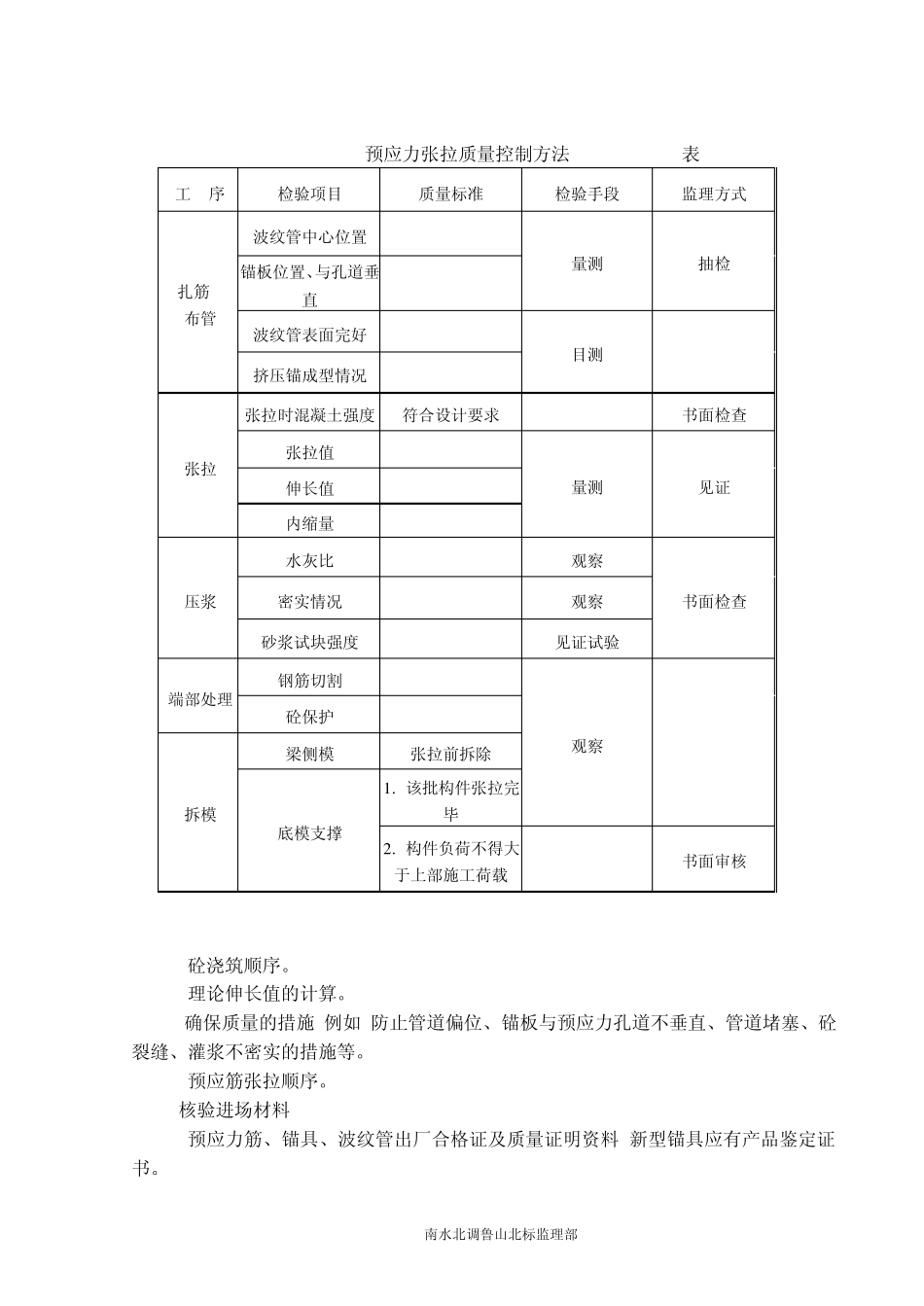

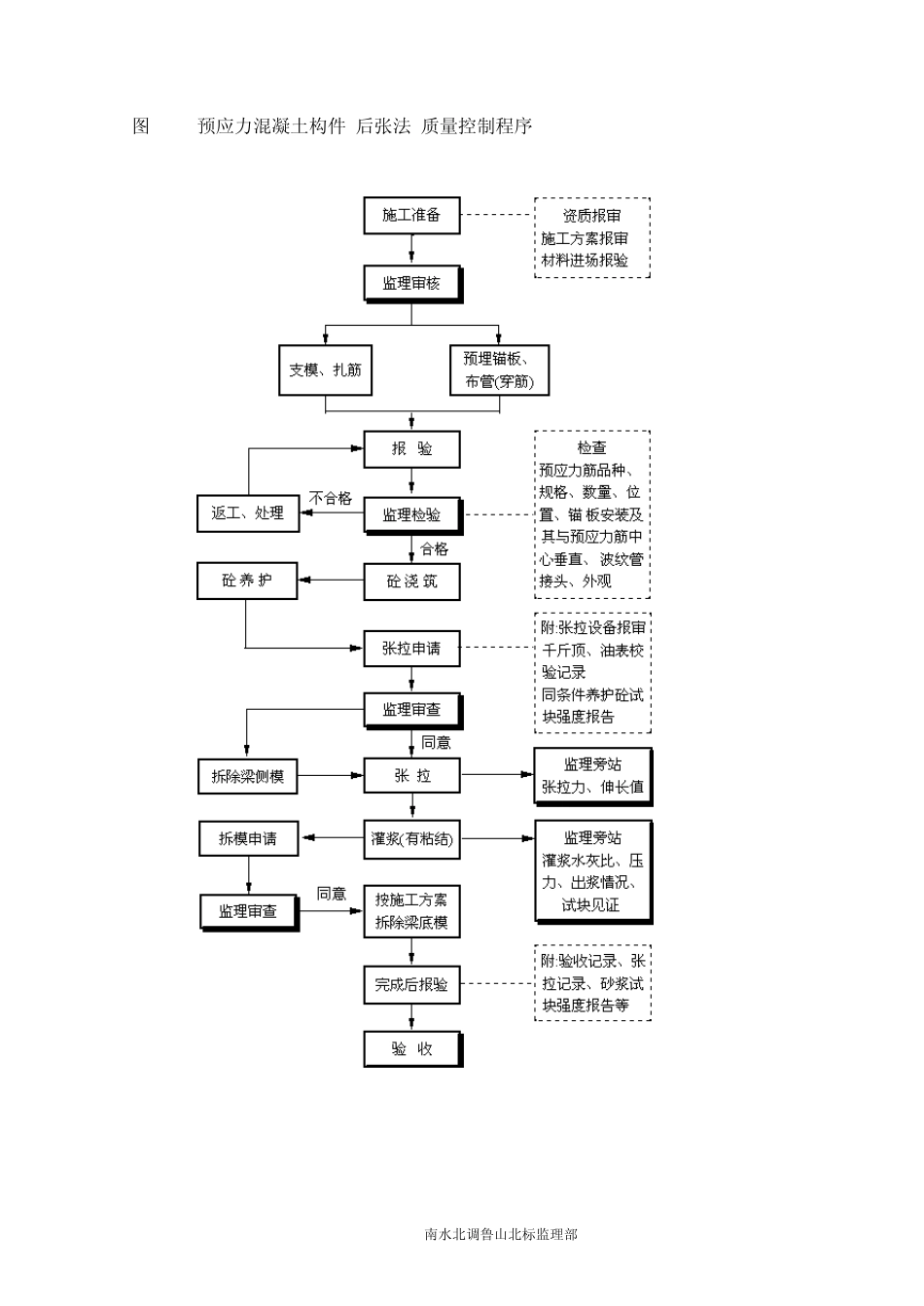

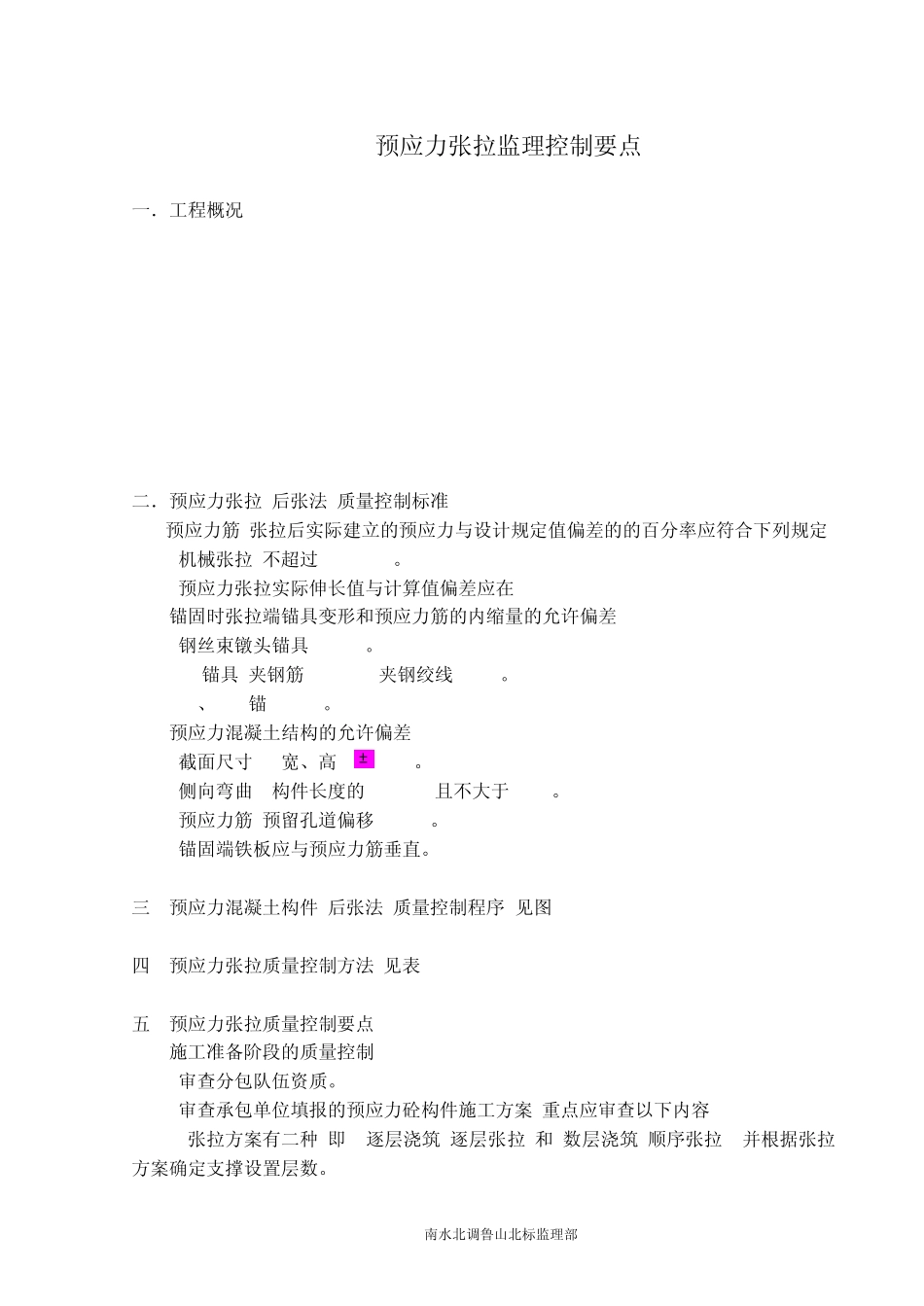

南水北调鲁山北标监理部 预应力张拉监理控制要点 一．工程概况 二．预应力张拉(后张法)质量控制标准 2.1 预应力筋 张拉后实际建立的预应力与设计规定值偏差的的百分率应符合下列规定: 1. 机械张拉:不超过-5%~+10%。 2. 预应力张拉实际伸长值与计算值偏差应在-5%~+10% 2.2 锚固时张拉端锚具变形和预应力筋的内缩量的允许偏差: 1. 钢丝束镦头锚具: 1mm。 2. JM锚具:夹钢筋: 3mm; 夹钢绞线: 5mm。 3. QM、OVM锚: 5mm。 2.3 预应力混凝土结构的允许偏差: 1. 截面尺寸: 宽、高: 5mm。 2. 侧向弯曲: 构件长度的1/1000,且不大于 20mm。 3. 预应力筋 预留孔道偏移: 5mm。 4. 锚固端铁板应与预应力筋垂直。 三. 预应力混凝土构件(后张法)质量控制程序(见图-3.3) 四. 预应力张拉质量控制方法(见表-3.4) 五. 预应力张拉质量控制要点 5.1 施工准备阶段的质量控制 1. 审查分包队伍资质。 2. 审查承包单位填报的预应力砼构件施工方案;重点应审查以下内容: (1) 张拉方案有二种,即:"逐层浇筑,逐层张拉"和"数层浇筑,顺序张拉",并根据张拉方案确定支撑设置层数。 南水北调鲁山北标监理部 图-3.3 预应力混凝土构件(后张法)质量控制程序 南水北调鲁山北标监理部 预应力张拉质量控制方法 表-3.4 工 序 检验项目 质量标准 检验手段 监理方式 扎筋 布管 波纹管中心位置 量测 抽检 锚板位置、与孔道垂直 波纹管表面完好 目测 挤压锚成型情况 张拉 张拉时混凝土强度 符合设计要求 书面检查 张拉值 量测 见证 伸长值 内缩量 压浆 水灰比 观察 书面检查 密实情况 观察 砂浆试块强度 见证试验 端部处理 钢筋切割 观察 砼保护 拆模 梁侧模 张拉前拆除 底模支撑 1 . 该批构件张拉完毕 2 . 构件负荷不得大于上部施工荷载 书面审核 (2) 砼浇筑顺序。 (3) 理论伸长值的计算。 (4) 确保质量的措施,例如:防止管道偏位、锚板与预应力孔道不垂直、管道堵塞、砼裂缝、灌浆不密实的措施等。 (5) 预应筋张拉顺序。 3. 核验进场材料 (1) 预应力筋、锚具、波纹管出厂合格证及质量证明资料,新型锚具应有产品鉴定证书。 南水北调鲁山北标监理部 (2) 锚具进场,除应按出厂证明文件核对其锚 固性能类别、型号、规格及数量外,应按规定进行外观检验、硬度检验和静载锚固性能试验。 外观检验：每批取 10%且不少于 10套,检查其外观和尺寸,如有一套表面有裂纹或 超过产...
