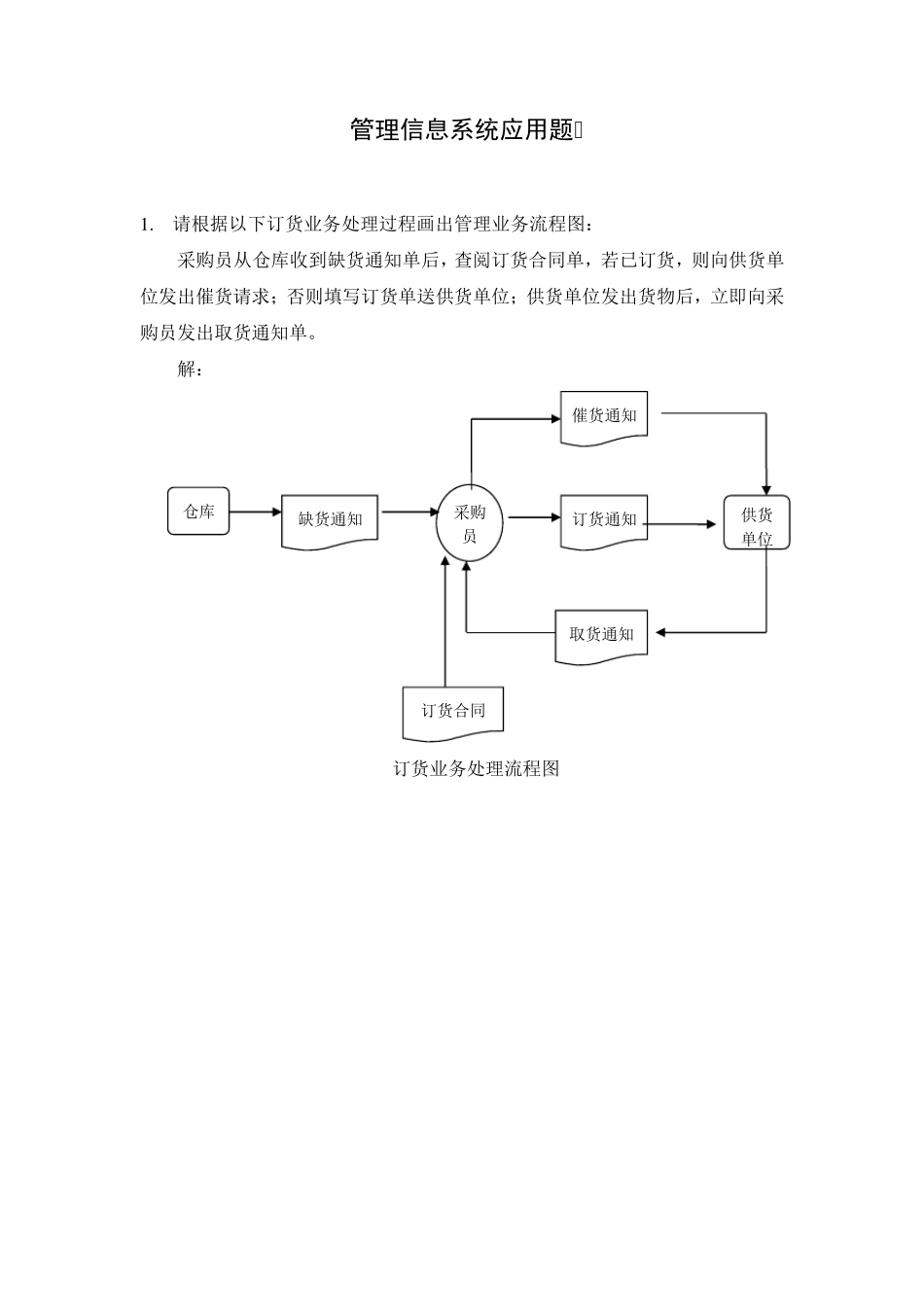

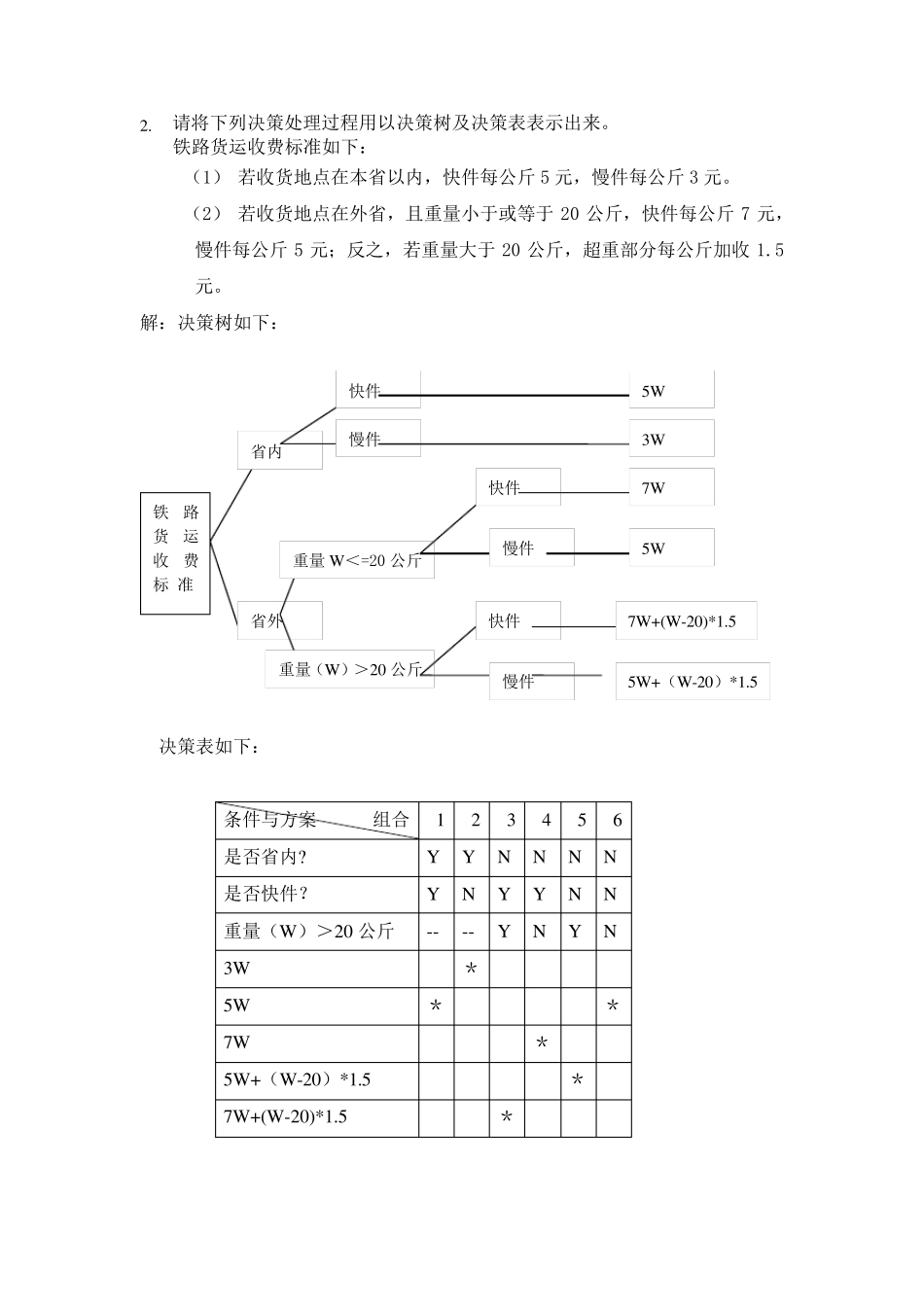

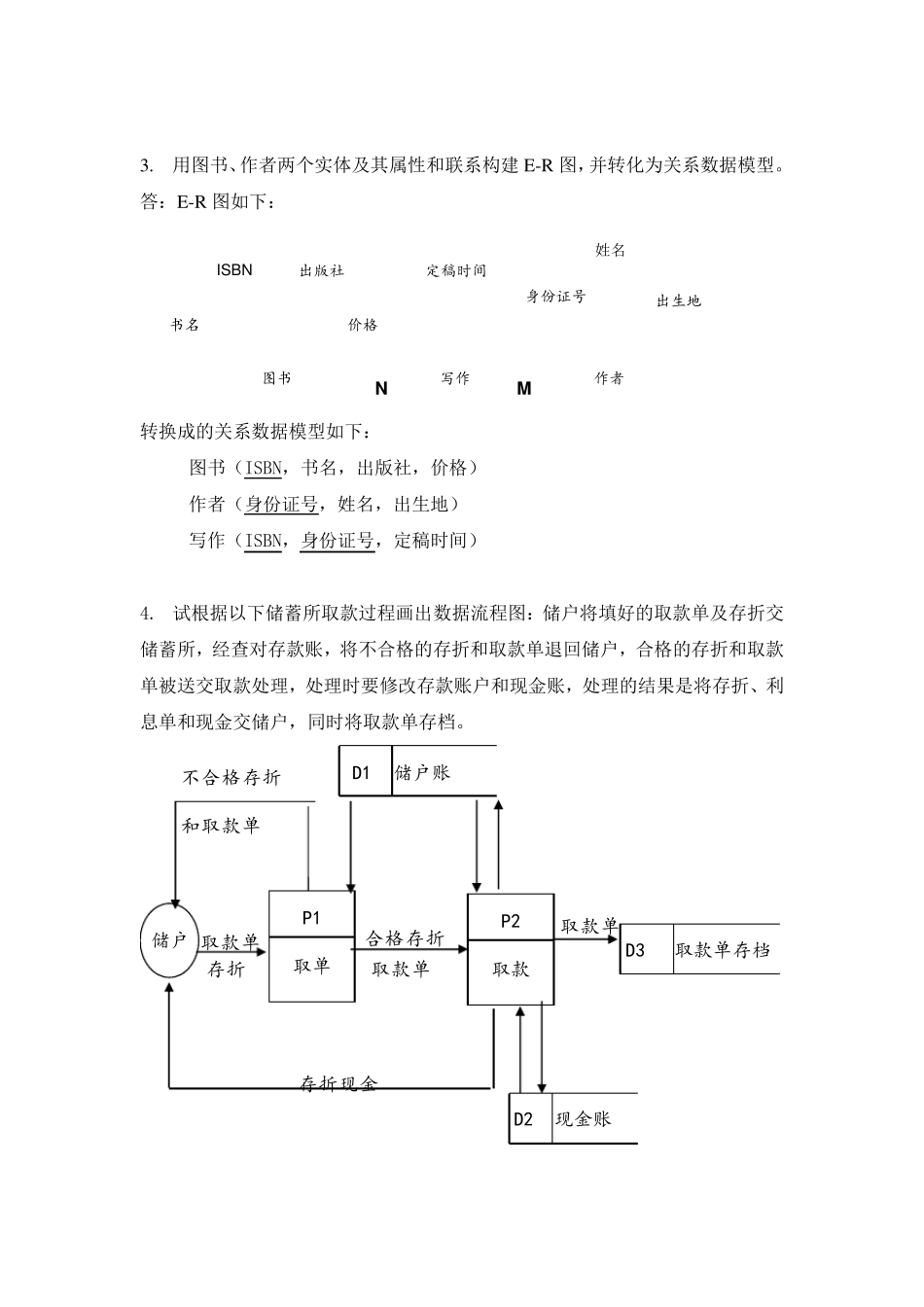

管理信息系统应用题 1 . 请根据以下订货业务处理过程画出管理业务流程图： 采购员从仓库收到缺货通知单后，查阅订货合同单，若已订货，则向供货单位发出催货请求；否则填写订货单送供货单位；供货单位发出货物后，立即向采购员发出取货通知单。 解： 订货业务处理流程图 缺货通知 催货通知 订货通知 取货通知 订货合同 采购员 供货单位 仓库 2. 请将下列决策处理过程用以决策树及决策表表示出来。 铁路货运收费标准如下： （1） 若收货地点在本省以内，快件每公斤 5 元，慢件每公斤 3 元。 （2） 若收货地点在外省，且重量小于或等于 20 公斤，快件每公斤 7 元，慢件每公斤 5 元；反之，若重量大于 20 公斤，超重部分每公斤加收 1.5元。 解：决策树如下： 决策表如下： 条件与方案 组合 1 2 3 4 5 6 是否省内? Y Y N N N N 是否快件？ Y N Y Y N N 重量（W）＞20 公斤 -- -- Y N Y N 3W ＊ 5W ＊ ＊ 7W ＊ 5W+（W-20）*1.5 ＊ 7W+(W-20)*1.5 ＊ 铁路货运收费标 准 省内 省外 快件 慢件 5W 3W 重量 W＜=20 公斤 重量（W）＞20 公斤 快件 慢件 7W 5W 快件 慢件 7W+(W-20)*1.5 5W+（W-20）*1.5 3. 用图书、作者两个实体及其属性和联系构建 E-R 图，并转化为关系数据模型。 答：E-R 图如下： 转换成的关系数据模型如下： 图书（ISBN，书名，出版社，价格） 作者（身份证号，姓名，出生地） 写作（ISBN，身份证号，定稿时间） 4. 试根据以下储蓄所取款过程画出数据流程图：储户将填好的取款单及存折交储蓄所，经查对存款账，将不合格的存折和取款单退回储户，合格的存折和取款单被送交取款处理，处理时要修改存款账户和现金账，处理的结果是将存折、利息单和现金交储户，同时将取款单存档。 储户 P1 取单 储户账 D1 P2 取款 现金账 D2 取款单存档 D3 不合格存折和取款单 取款单 存折 取款单 合格存折 取款单 存折现金 图书 作者 写作 出版社 ISBN 书名 姓名 出生地 身份证号 定稿时间 价格 N M 5. 某企业负责处理订货单的部门每天能收到 40 份左右的来自顾客的订货单，订货单上的项目包括订货单编号、顾客编号、产品编号、数量、订货日期、交货日期等。假定这些订单由:“订货单处理”处理逻辑进行处理。试根据这一业务情况写出数据字典中的“订货单” 数据流定义。 数据流名称：订货单 编号DFO0...
