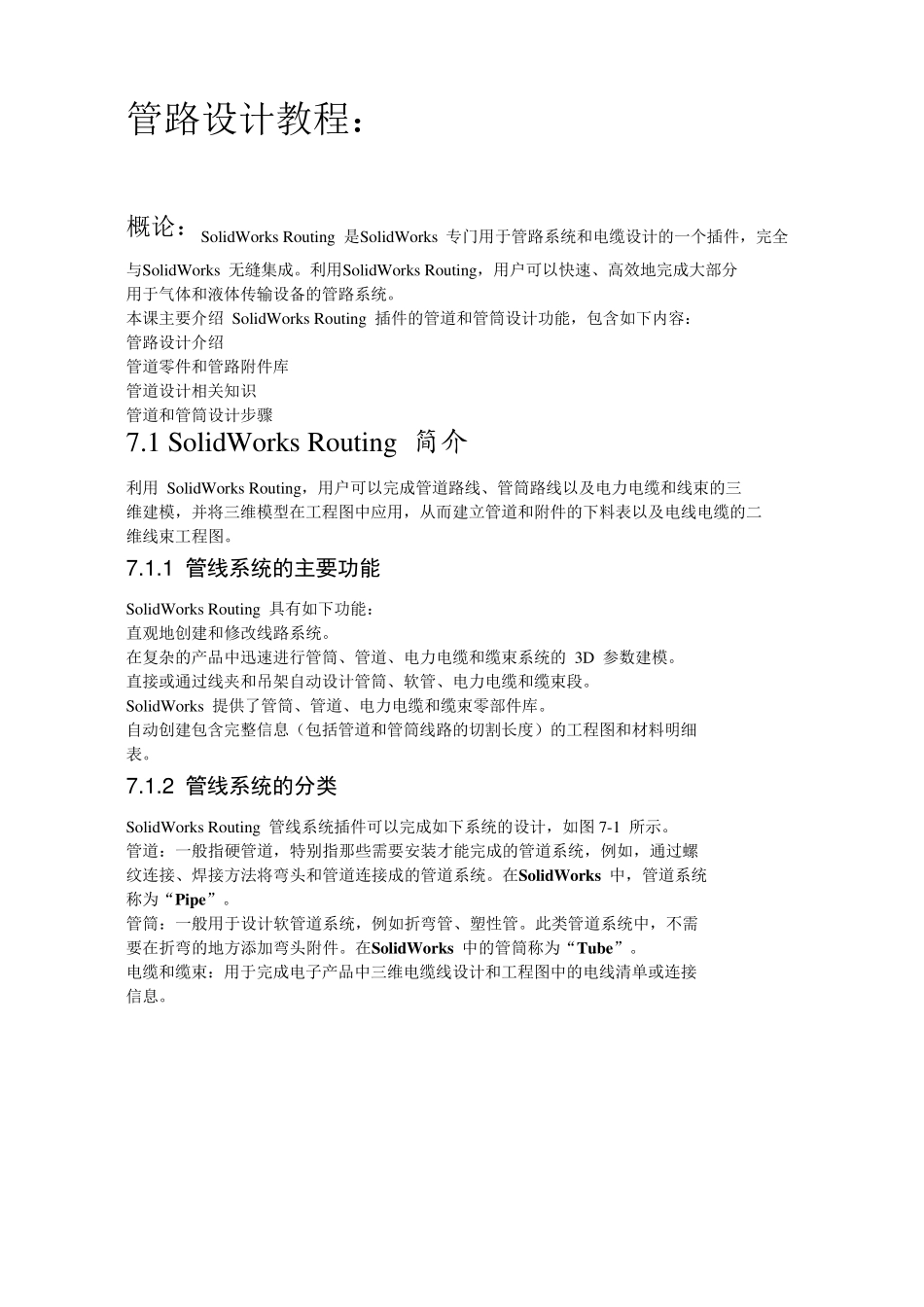

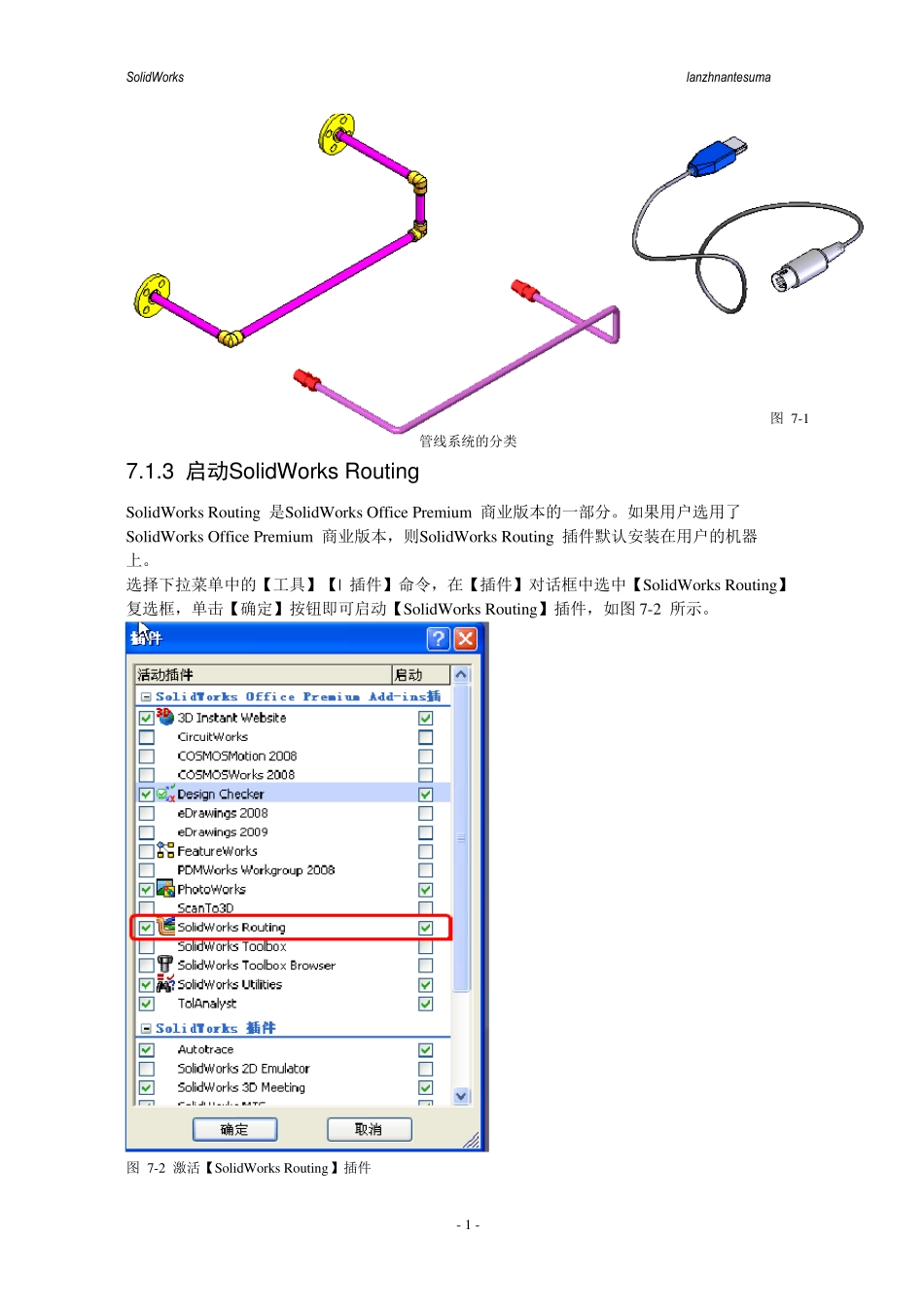

管 路 设 计 教 程 ： 概 论 ： SolidWorks Rou ting 是 SolidWorks 专 门 用 于 管 路 系 统 和 电 缆 设 计 的 一 个 插 件 ， 完 全 与 SolidWorks 无 缝 集 成 。 利 用 SolidWorks Rou ting， 用 户 可 以 快 速 、 高 效 地 完 成 大 部 分 用 于 气 体 和 液 体 传 输 设 备 的 管 路 系 统 。 本 课 主 要 介 绍 SolidWorks Rou ting 插 件 的 管 道 和 管 筒 设 计 功 能 ， 包 含 如 下 内 容 ： 管 路 设 计 介 绍 管 道 零 件 和 管 路 附 件 库 管 道 设 计 相 关 知 识 管 道 和 管 筒 设 计 步 骤 7.1 SolidWorks Rou ting 简介 利 用 SolidWorks Rou ting， 用 户 可 以 完 成 管 道 路 线 、 管 筒 路 线 以 及 电 力 电 缆 和 线 束 的 三 维 建 模 ， 并 将 三 维 模 型 在 工 程 图 中 应 用 ， 从 而 建 立 管 道 和 附 件 的 下 料 表 以 及 电 线 电 缆 的 二 维 线 束 工 程 图 。 7 .1 .1 管线系统的主要功能 SolidWorks Rou ting 具 有 如 下 功 能 ： 直 观 地 创 建 和 修 改 线 路 系 统 。 在 复 杂 的 产 品 中 迅 速 进 行 管 筒 、 管 道 、 电 力 电 缆 和 缆 束 系 统 的 3D 参 数 建 模 。 直 接 或 通 过 线 夹 和 吊 架 自 动 设 计 管 筒 、 软 管 、 电 力 电 缆 和 缆 束 段 。 SolidWorks 提 供 了管 筒 、 管 道 、 电 力 电 缆 和 缆 束 零 部 件 库 。 自 动 创 建 包 含 完 整信息（包 括管 道 和 管 筒 线 路 的 切割长度）的 工 程 图 和 材料 明细 表 。 7 .1 .2 管线系统的分类 SolidWorks Rou ting 管 线 系 统 插 件 可 以 完 成 如 下 系 统 的 设 计 ， 如 图 7-1 所示。 管 道 ： 一 般指硬管 道 ， 特别指那些需要 安装才能 完 成 的 管 道 系 统 ， 例如 ， 通 过 螺 纹连接 、 焊接 方法将 弯头和 管 道 连接 成 的 管 道 系 统 。 在 SolidWorks 中 ， 管 道 系 统 称为“Pipe”。 管 筒 ： 一 般用 于 设 计 ...
