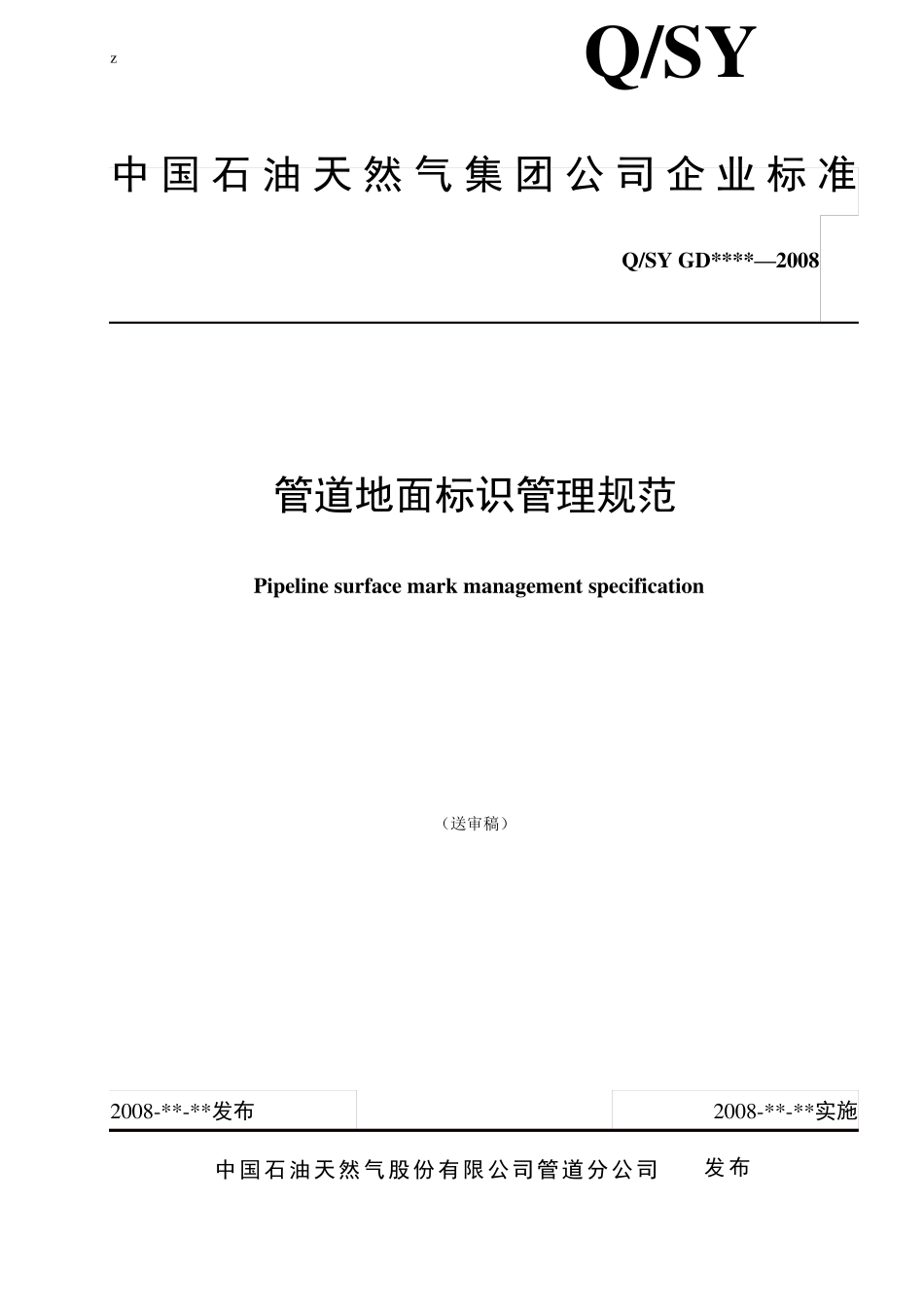

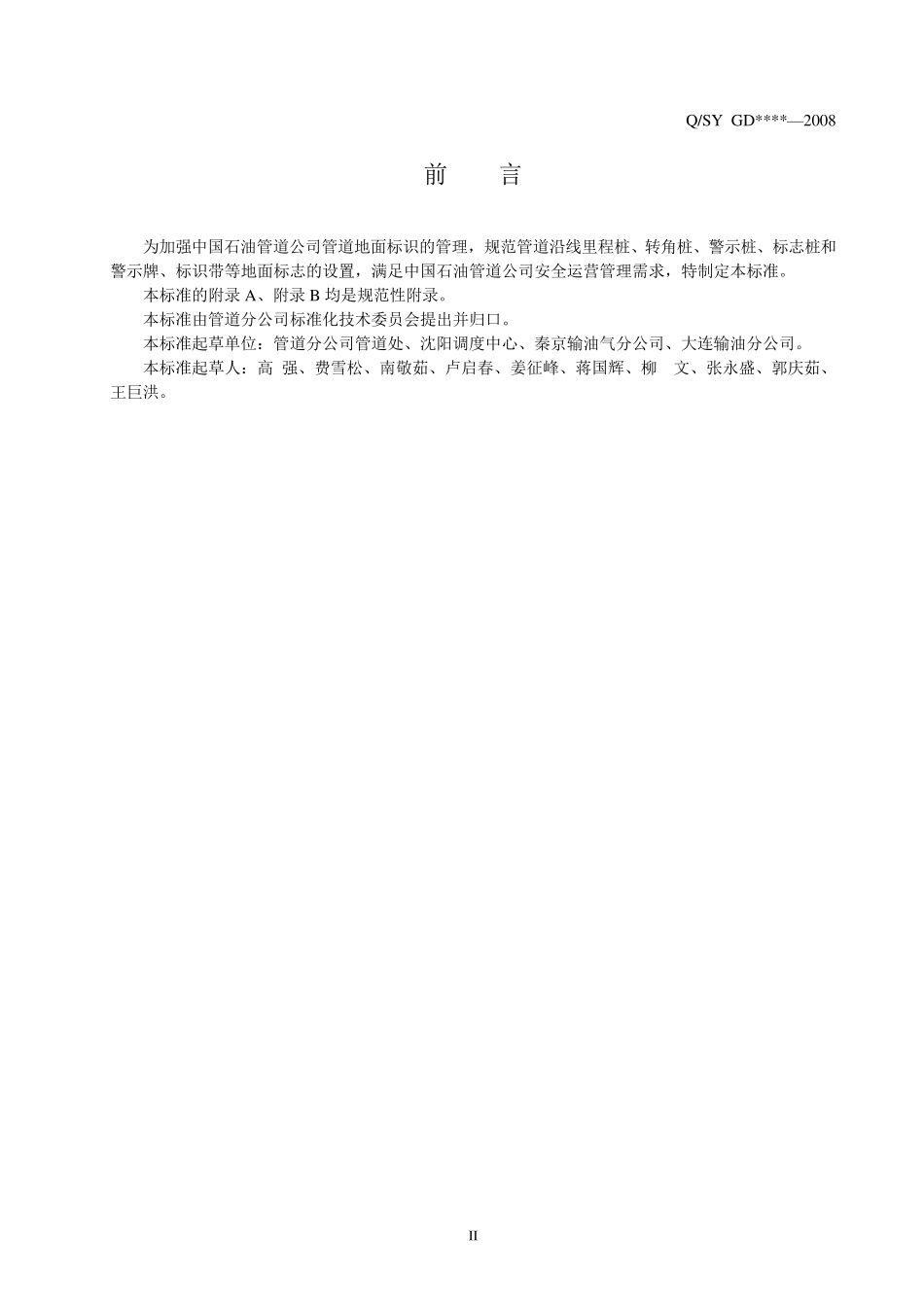

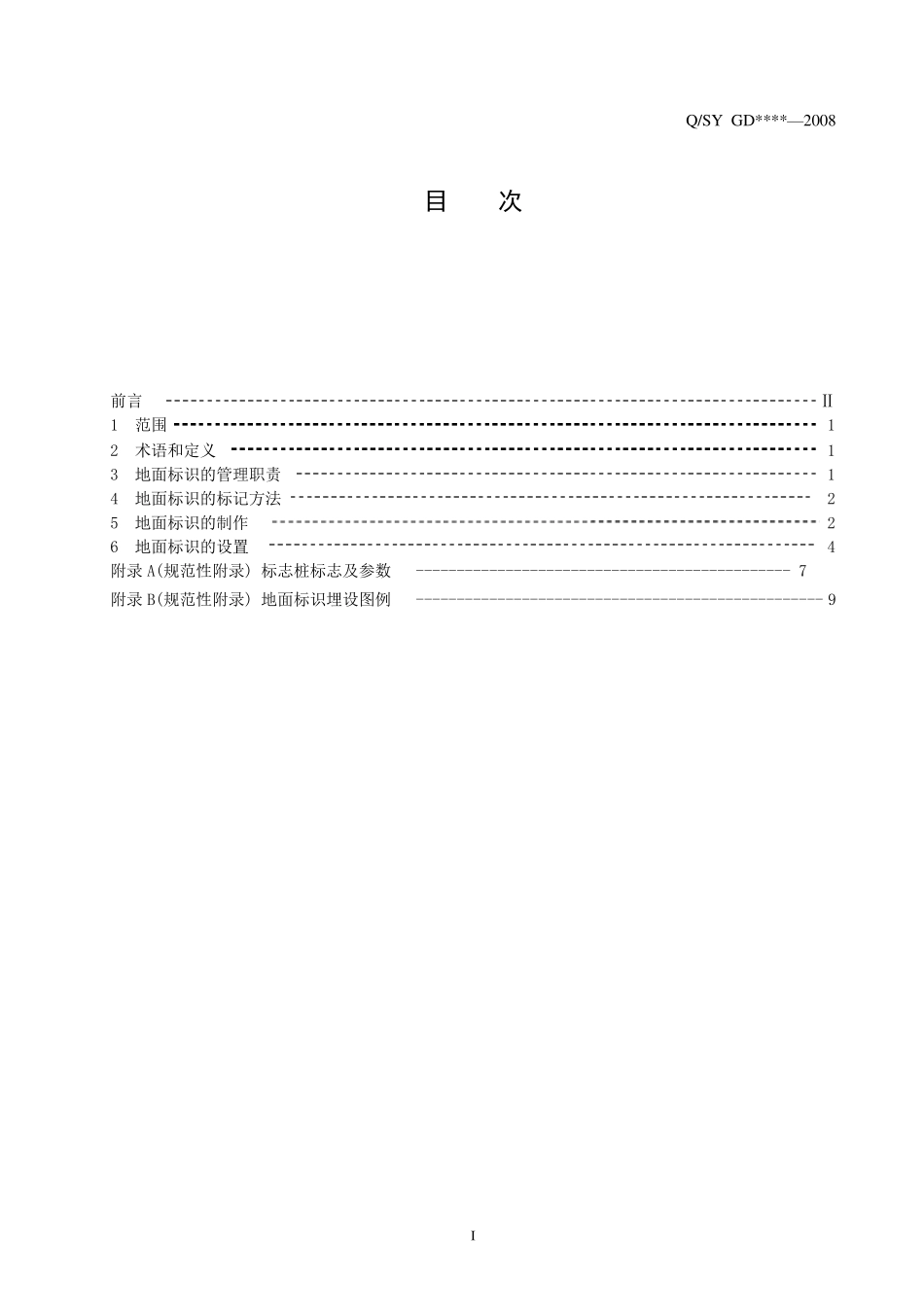

z 中国石油天然气集团公司企业 标 准 Q/SY Q/SY GD****—2008 管道地面标识管理规范 Pipeline su rface mark management specification （送审稿） 2008-**-**发布 2008-**-**实施 中国石油天然气股份有限公司管道分公司 发 布 Q/SY GD****—2008 I 目 次 前言 Ⅱ 1 范围 1 2 术语和定义 1 3 地面标识的管理职责 1 4 地面标识的标记方法 2 5 地面标识的制作 2 6 地面标识的设置 4 附录 A(规范性附录) 标志桩标志及参数 ---------------------------------------------- 7 附录 B(规范性附录) 地面标识埋设图例 -------------------------------------------------- 9 Q/SY GD****—2008 II 前 言 为加强中国石油管道公司管道地面标识的管理，规范管道沿线里程桩、转角桩、警示桩、标志桩和警示牌、标识带等地面标志的设置，满足中国石油管道公司安全运营管理需求，特制定本标准。 本标准的附录 A、附录 B 均是规范性附录。 本标准由管道分公司标准化技术委员会提出并归口。 本标准起草单位：管道分公司管道处、沈阳调度中心、秦京输油气分公司、大连输油分公司。 本标准起草人：高 强、费雪松、南敬茹、卢启春、姜征峰、蒋国辉、柳 文、张永盛、郭庆茹、王巨洪。 Q/SY GD****—2008 1 管道地面标识管理规范 1 范围 本 标 准 规 定 了 管 道 地 面 标 识 的 设 置 、 制 作 、 编 号 及 管 理 要 求 。 本 标 准 适 用 于 中 国 石 油 管 道 公 司 所 辖 管 道 地 面 标 识 的 管 理 ， 新 建 、 改 扩 建 管 道 工 程 参 照 执 行 。 2 术语和定义 2.1 地面标识 Surface Mark 主 要 用 于 管 道 上 方 的 各 种 地 面 标 记 ， 包 括 里 程 桩 、 标 志 桩 、 转 角 桩 及 警 示 牌 等 设 施 。 2.2 里程桩/测试桩 Milepost/Test Post 主 要 用 于 标 识 油 气 管 道 走 向 、 里 程 的 地 面 标 记 ， 每 公 里 设 置 1个 ， 一 般 里 程 桩 与 测 试 桩 结 合 设 置 ，分 为 高 桩 和 低 桩 两 种 形 式 。 2.3 标志桩 Marker Peg 主 要 用 于 标 识 埋 地 管 道 与 公 路 、 铁 路 、 河 流 、 隧 道 、 管 道 、 光 缆 、 电 缆 和 地 下 构...
