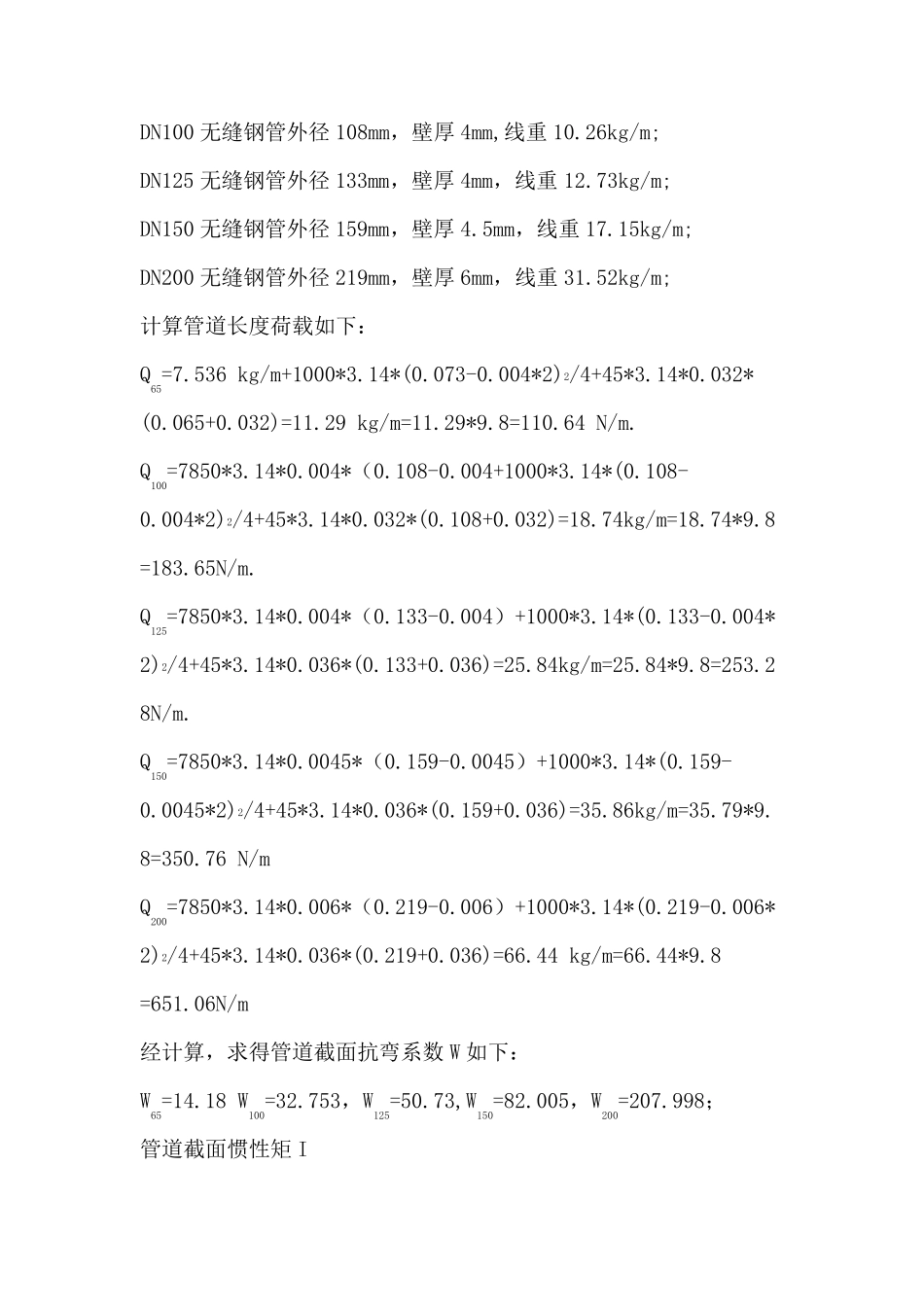

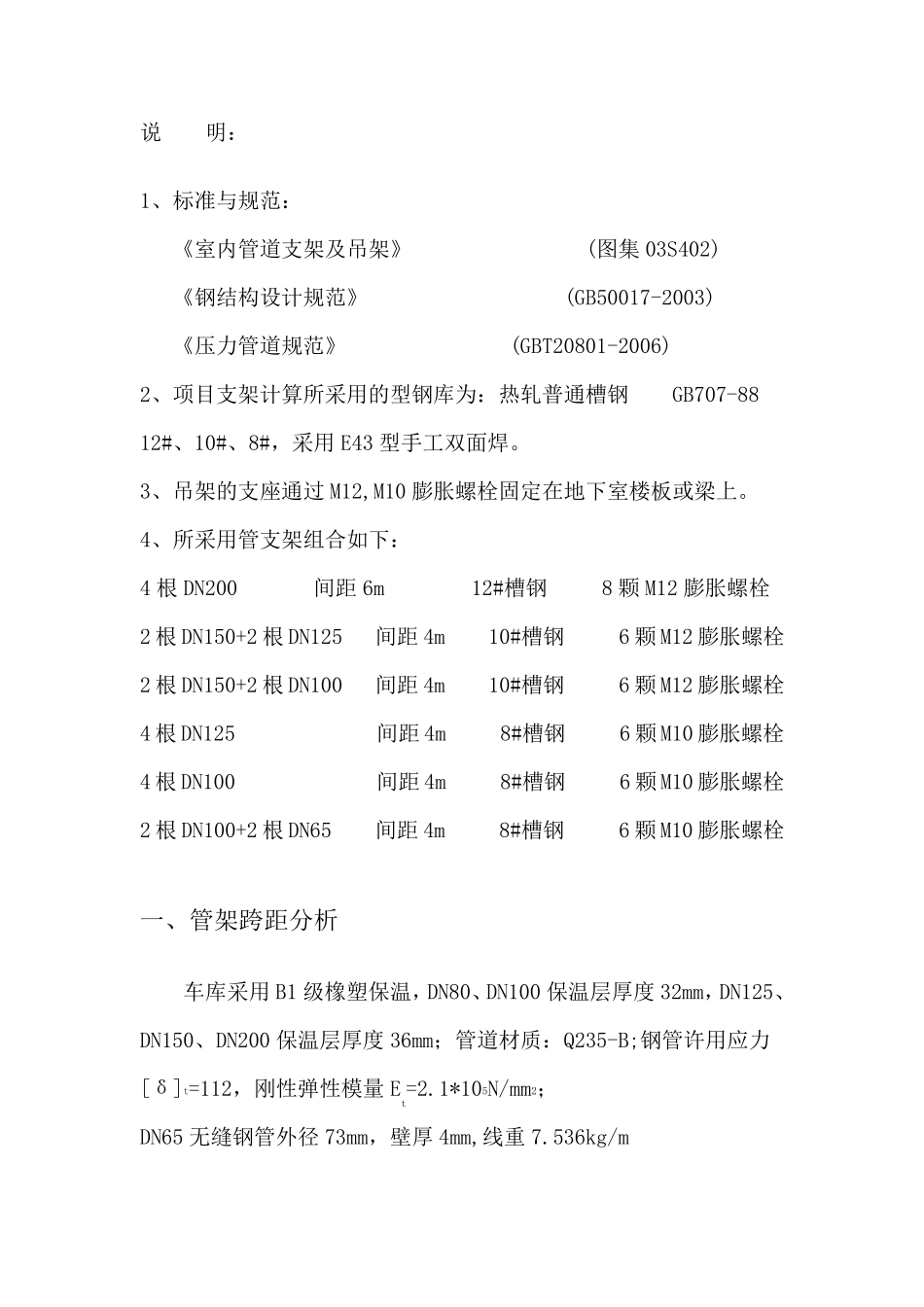

管 道 支 吊 架 负 荷 计 算 书 说 明： 1、标准与规范： 《室内管道支架及吊架》 (图集03S402) 《钢结构设计规范》 (GB50017-2003) 《压力管道规范》 (GBT20801-2006) 2、项目支架计算所采用的型钢库为：热轧普通槽钢 GB707-88 12#、10#、8#，采用E43 型手工双面焊。 3、吊架的支座通过M12,M10 膨胀螺栓固定在地下室楼板或梁上。 4、所采用管支架组合如下： 4 根DN200 间距6m 12#槽钢 8 颗M12 膨胀螺栓 2 根DN150+2 根DN125 间距4m 10#槽钢 6 颗M12 膨胀螺栓 2 根DN150+2 根DN100 间距4m 10#槽钢 6 颗M12 膨胀螺栓 4 根DN125 间距4m 8#槽钢 6 颗M10 膨胀螺栓 4 根DN100 间距4m 8#槽钢 6 颗M10 膨胀螺栓 2 根DN100+2 根DN65 间距4m 8#槽钢 6 颗M10 膨胀螺栓 一、管架跨距分析 车库采用B1 级橡塑保温，DN80、DN100 保温层厚度32mm，DN125、DN150、DN200 保温层厚度36mm；管道材质：Q235-B;钢管许用应力[δ]t=112，刚性弹性模量 Et=2.1*105N/mm2； DN65 无缝钢管外径 73mm，壁厚4mm,线重 7.536kg/m DN100 无缝钢管外径108mm，壁厚4mm,线重10.26kg/m; DN125 无缝钢管外径133mm，壁厚4mm，线重12.73kg/m; DN150 无缝钢管外径159mm，壁厚4.5mm，线重17.15kg/m; DN200 无缝钢管外径219mm，壁厚6mm，线重31.52kg/m; 计算管道长度荷载如下： Q65=7.536 kg/m+1000*3.14*(0.073-0.004*2)2/4+45*3.14*0.032* (0.065+0.032)=11.29 kg/m=11.29*9.8=110.64 N/m. Q100=7850*3.14*0.004*（0.108-0.004+1000*3.14*(0.108- 0.004*2)2/4+45*3.14*0.032*(0.108+0.032)=18.74kg/m=18.74*9.8=183.65N/m. Q125=7850*3.14*0.004*（0.133-0.004）+1000*3.14*(0.133-0.004* 2)2/4+45*3.14*0.036*(0.133+0.036)=25.84kg/m=25.84*9.8=253.28N/m. Q150=7850*3.14*0.0045*（0.159-0.0045）+1000*3.14*(0.159- 0.0045*2)2/4+45*3.14*0.036*(0.159+0.036)=35.86kg/m=35.79*9.8=350.76 N/m Q200=7850*3.14*0.006*（0.219-0.006）+1000*3.14*(0.219-0.006* 2)2/4+45*3.14*0.036*(0.219+0.036)=66.44 kg/m=66.44*9.8 =651.06N/m 经计算，求得管道截面抗弯系数 W 如下： W65=14.18 W100=32.753，W125=50.73,W150=82.005，W200=207.998； 管道截面惯性矩 I I65=51.74 I100=176.86，I125=337.35,I150=651.94，I200=2277.58； 1. 按强度条件计算的管架最大跨距的计...
