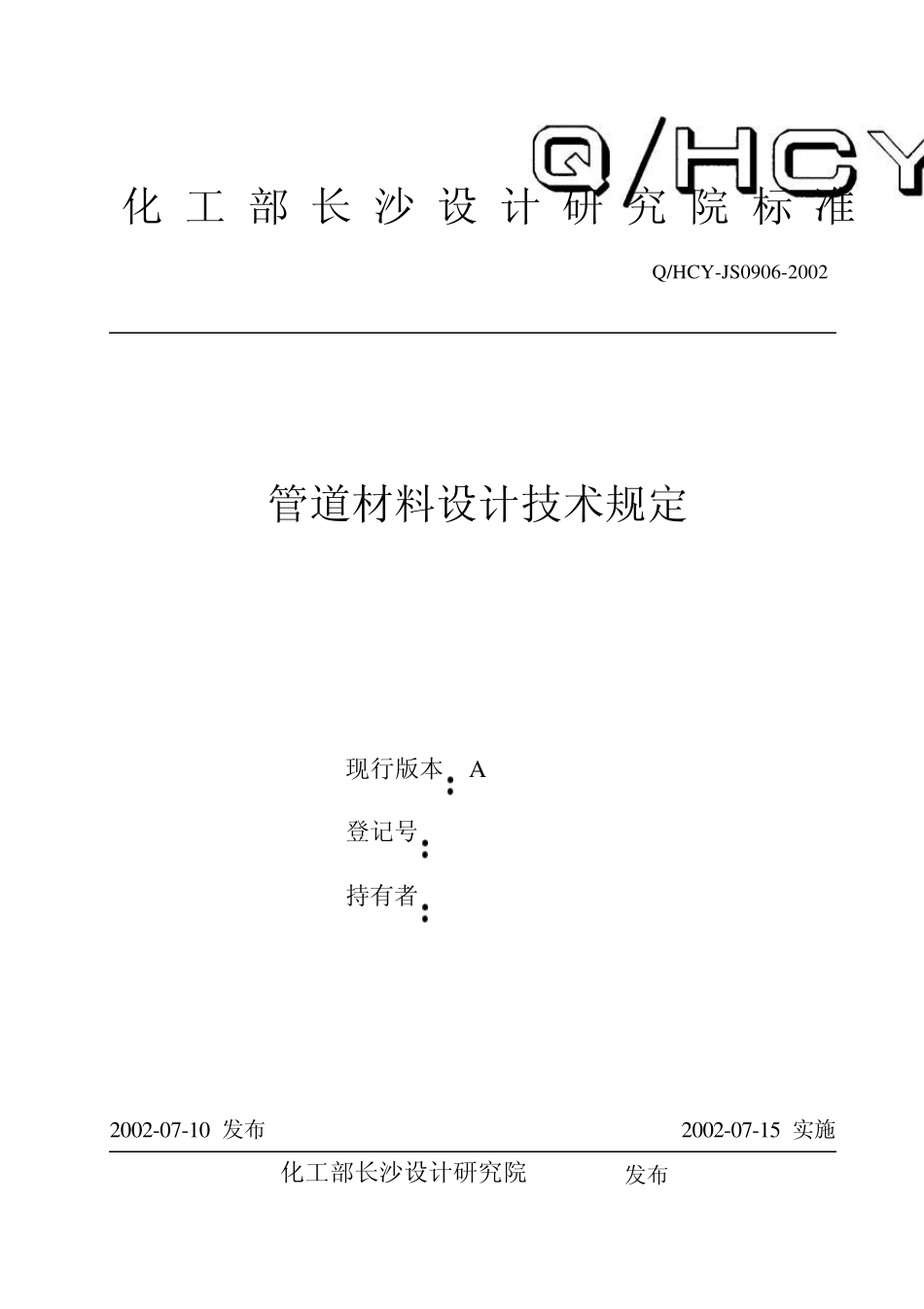

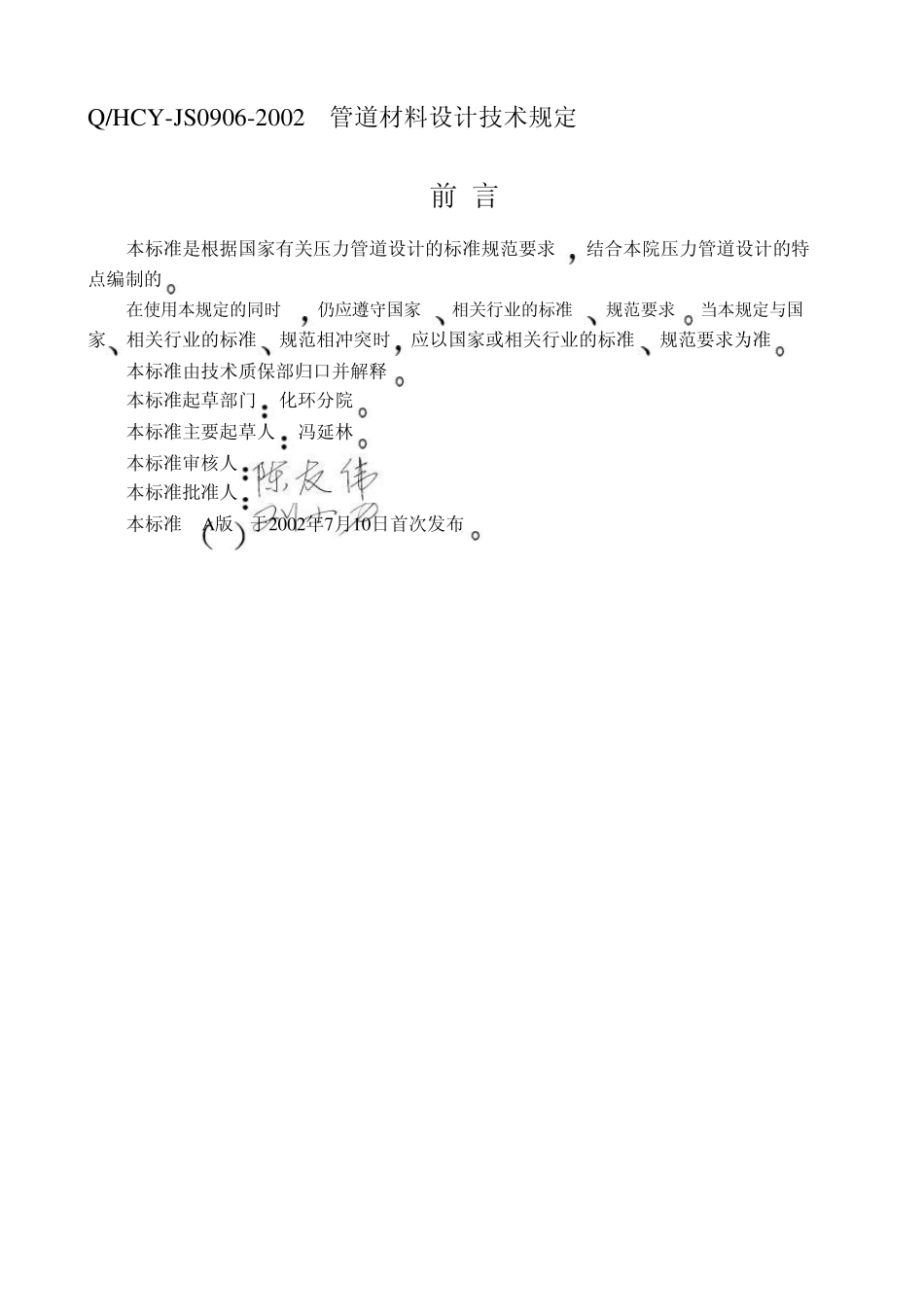

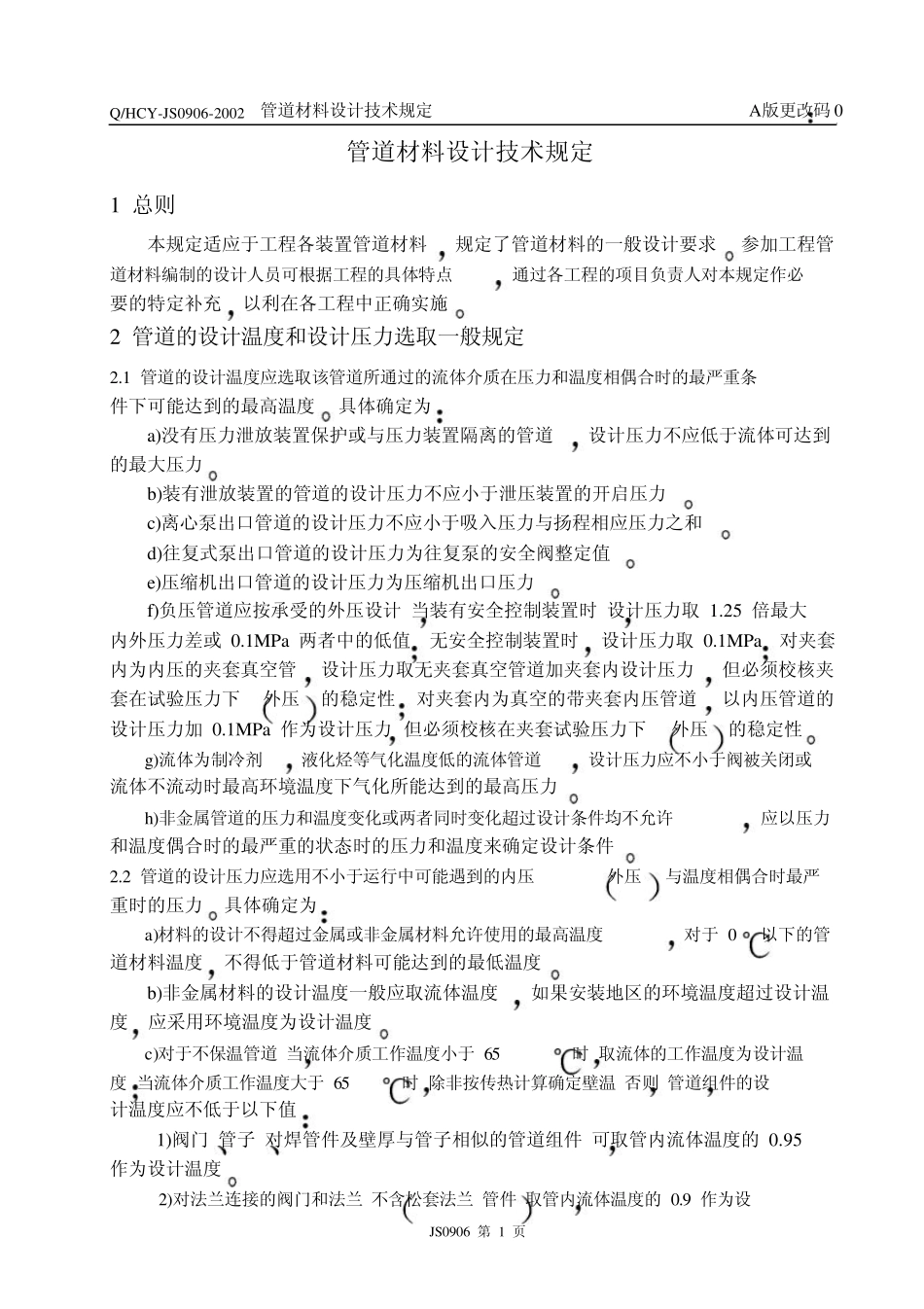

化 工 部 长 沙 设 计 研 究 院 标 准 Q/HCY -JS0906-2002 管道材料设计技术规定 现行版本 A 登记号 持有者 2002-07-10 发布 2002-07-15 实施 化工部长沙设计研究院 发布 Q/HCY -JS0906-2002 管道材料设计技术规定 前 言 本标准是根据国家有关压力管道设计的标准规范要求 结合本院压力管道设计的特 点编制的 在使用本规定的同时 仍应遵守国家 相关行业的标准 规范要求 当本规定与国 家 相关行业的标准 规范相冲突时 应以国家或相关行业的标准 规范要求为准 本标准由技术质保部归口并解释 本标准起草部门 化环分院 本标准主要起草人 冯延林 本标准审核人 本标准批准人 本标准 A版 于2002年7月10日首次发布 Q/HCY-JS0906-2002 管道材料设计技术规定 A版更改码 0 管道材料设计技术规定 1 总则 本规定适应于工程各装置管道材料 规定了管道材料的一般设计要求 参加工程管 道材料编制的设计人员可根据工程的具体特点 通过各工程的项目负责人对本规定作必 要的特定补充 以利在各工程中正确实施 2 管道的设计温度和设计压力选取一般规定 2.1 管道的设计温度应选取该管道所通过的流体介质在压力和温度相偶合时的最严重条 件下可能达到的最高温度 具体确定为 a)没有压力泄放装置保护或与压力装置隔离的管道 设计压力不应低于流体可达到 的最大压力 b)装有泄放装置的管道的设计压力不应小于泄压装置的开启压力 c)离心泵出口管道的设计压力不应小于吸入压力与扬程相应压力之和 d)往复式泵出口管道的设计压力为往复泵的安全阀整定值 e)压缩机出口管道的设计压力为压缩机出口压力 f)负压管道应按承受的外压设计 当装有安全控制装置时 设计压力取 1.25 倍最大 内外压力差或 0.1MPa 两者中的低值 无安全控制装置时 设计压力取 0.1MPa 对夹套 内为内压的夹套真空管 设计压力取无夹套真空管道加夹套内设计压力 但必须校核夹 套在试验压力下 外压 的稳定性 对夹套内为真空的带夹套内压管道 以内压管道的 设计压力加 0.1MPa 作为设计压力 但必须校核在夹套试验压力下 外压 的稳定性 g)流体为制冷剂 液化烃等气化温度低的流体管道 设计压力应不小于阀被关闭或 流体不流动时最高环境温度下气化所能达到的最高压力 h)非金属管道的压力和温度变化或两者同时变化超过设计条件均不允许 应以压力 和温度偶合时的最严重的状态时的压力和温度来确定设计条件 ...
