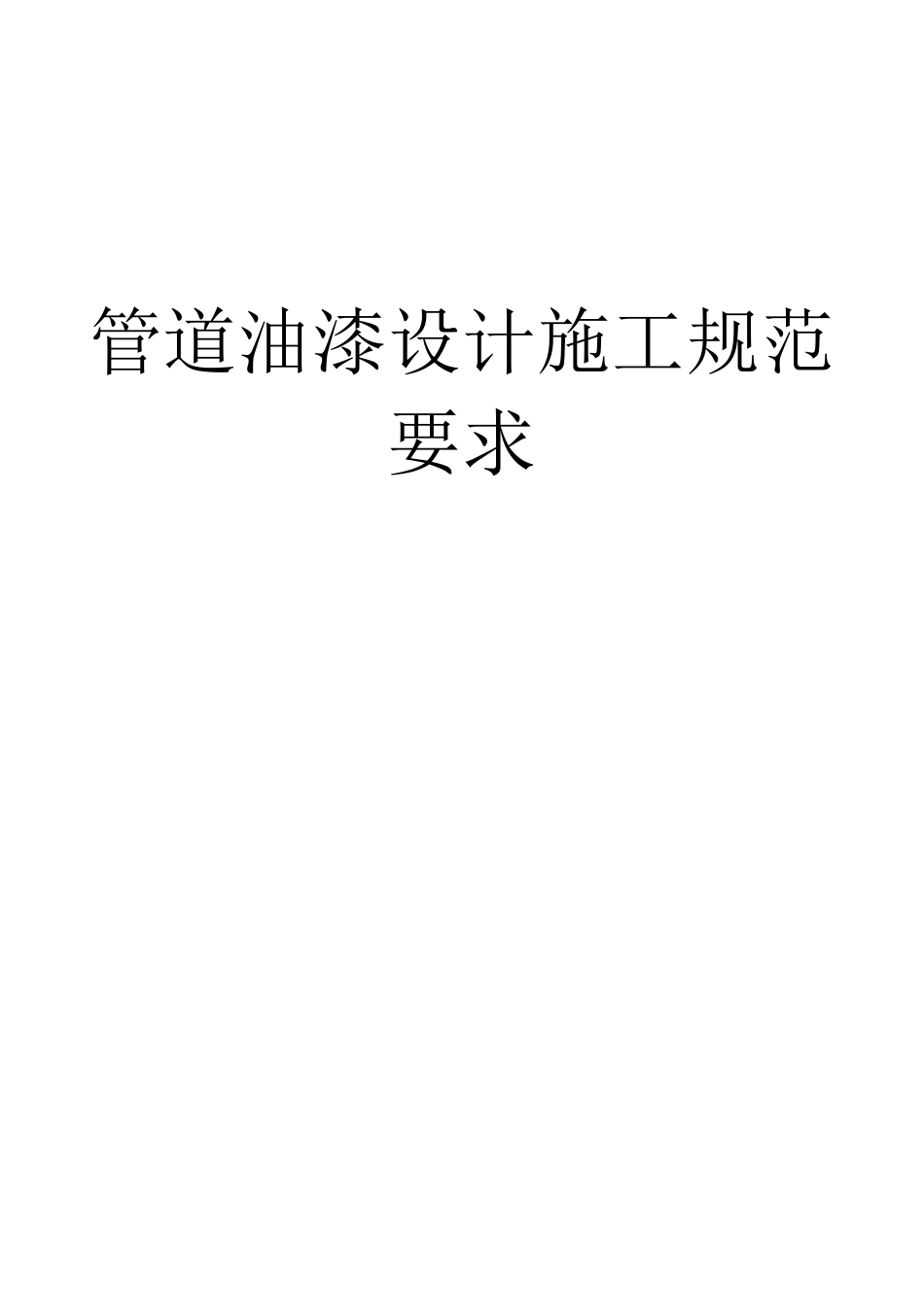

管道油漆设计施工规范要求VIP免费

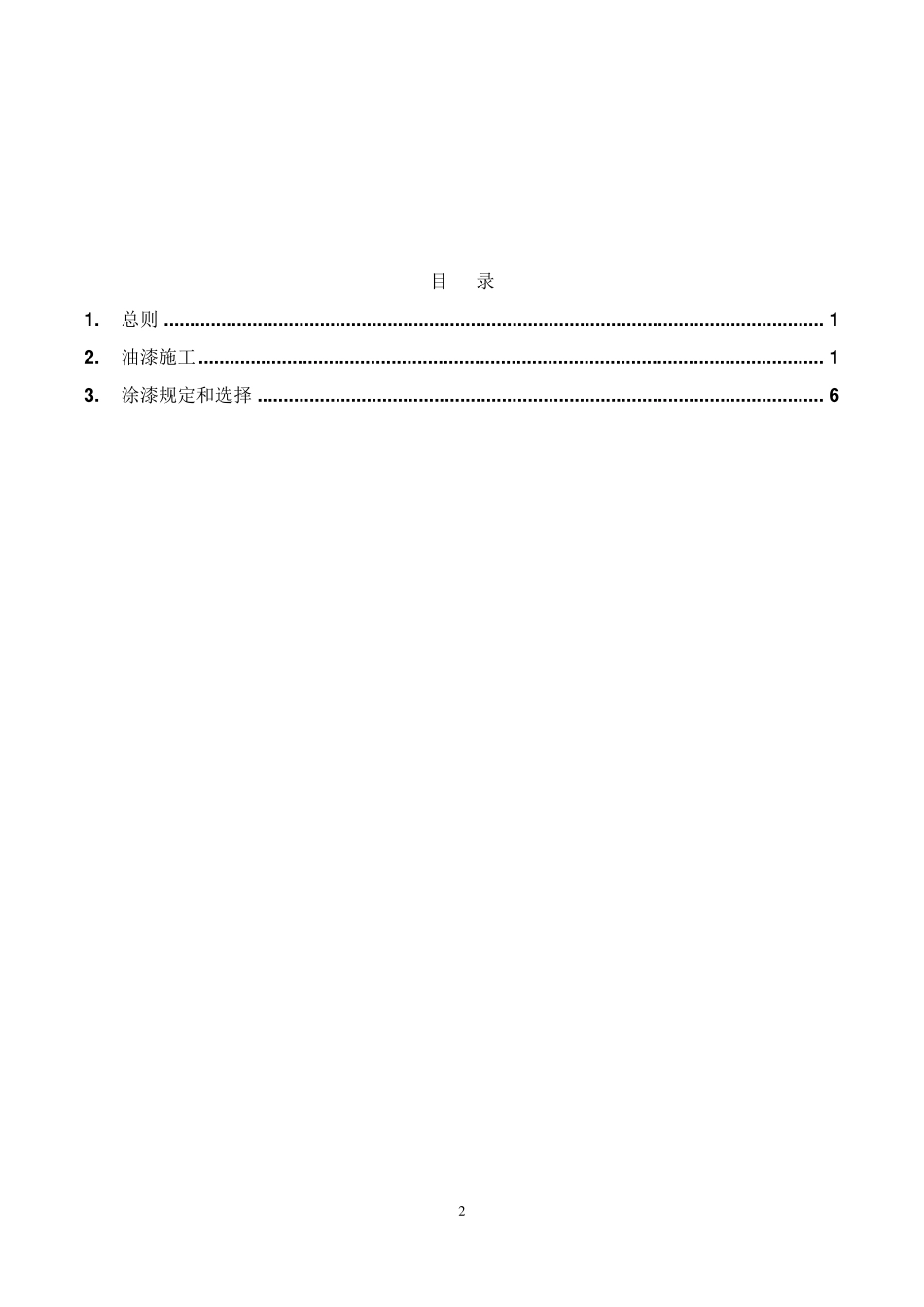

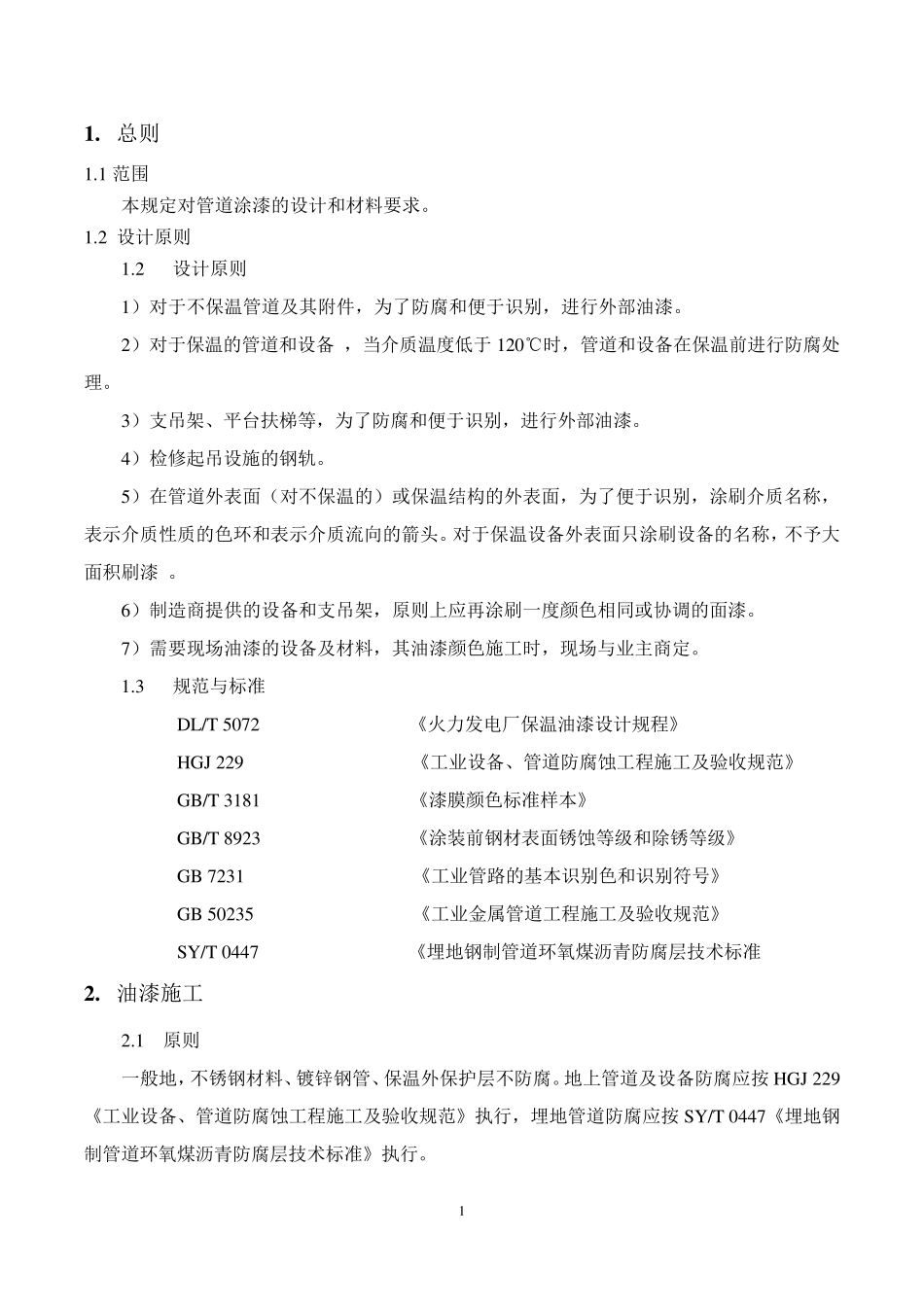

管道油漆设计施工规范要求 2 目 录 1 . 总则 ............................................................................................................................... 1 2 . 油漆施工 ........................................................................................................................ 1 3 . 涂漆规定和选择 ............................................................................................................. 6 1 1 . 总则 1.1 范围 本规定对管道涂漆的设计和材料要求。 1.2 设计原则 1.2 设计原则 1）对于不保温管道及其附件，为了防腐和便于识别，进行外部油漆。 2）对于保温的管道和设备 ，当介质温度低于120℃时，管道和设备在保温前进行防腐处理。 3）支吊架、平台扶梯等，为了防腐和便于识别，进行外部油漆。 4）检修起吊设施的钢轨。 5）在管道外表面（对不保温的）或保温结构的外表面，为了便于识别，涂刷介质名称，表示介质性质的色环和表示介质流向的箭头。对于保温设备外表面只涂刷设备的名称，不予大面积刷漆 。 6）制造商提供的设备和支吊架，原则上应再涂刷一度颜色相同或协调的面漆。 7）需要现场油漆的设备及材料，其油漆颜色施工时，现场与业主商定。 1.3 规范与标准 DL/T 5072 《火力发电厂保温油漆设计规程》 HGJ 229 《工业设备、管道防腐蚀工程施工及验收规范》 GB/T 3181 《漆膜颜色标准样本》 GB/T 8923 《涂装前钢材表面锈蚀等级和除锈等级》 GB 7231 《工业管路的基本识别色和识别符号》 GB 50235 《工业金属管道工程施工及验收规范》 SY/T 0447 《埋地钢制管道环氧煤沥青防腐层技术标准 2 . 油漆施工 2.1 原则 一般地，不锈钢材料、镀锌钢管、保温外保护层不防腐。地上管道及设备防腐应按 HGJ 229《工业设备、管道防腐蚀工程施工及验收规范》执行，埋地管道防腐应按 SY/T 0447《埋地钢制管道环氧煤沥青防腐层技术标准》执行。 2 2.2 现场涂漆规定 现场工作 现场交付 现场工作 设备 定型设备 如泵、压缩机等 非定型设备（碳钢） 工厂组焊的设备（不绝热） 工厂组焊的设备（绝热） 现场组焊的设备（不绝热） 现场组焊的设备（绝热） 管道（碳钢，不包括镀锌管） 无位号材料 管子、弯头、三通、法兰、阀门、 管件、支架等（不绝热） 管子、弯头、三通、法兰、阀门、...
