管道热应力计算VIP免费

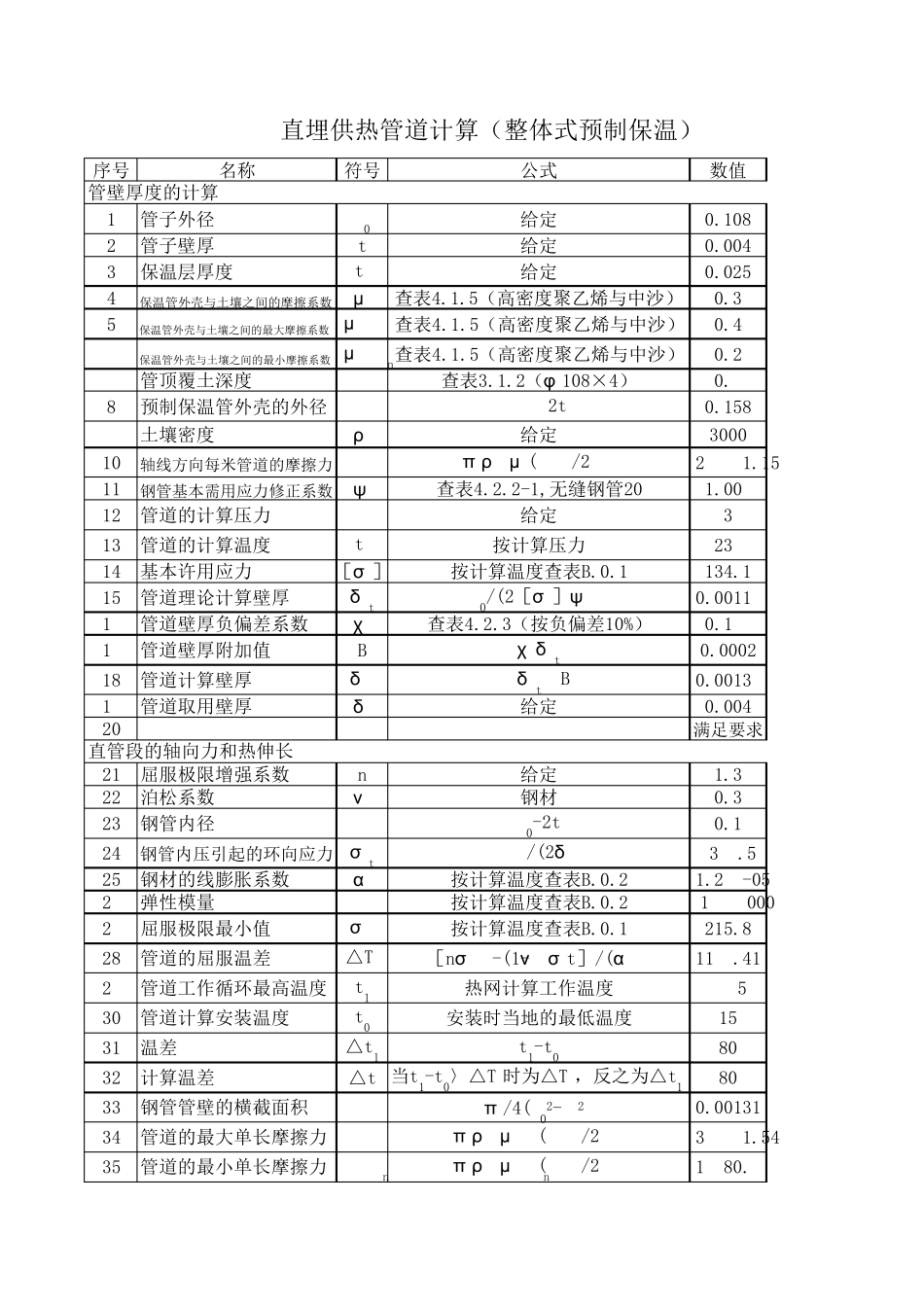

序号名称符号公式数值1管子外径D0给定0.1082管子壁厚t给定0.0043保温层厚度tb给定0.0254保温管外壳与土壤之间的摩擦系数μ查表4.1.5（高密度聚乙烯与中沙）0.35保温管外壳与土壤之间的最大摩擦系数μ max查表4.1.5（高密度聚乙烯与中沙）0.46保温管外壳与土壤之间的最小摩擦系数μ min查表4.1.5（高密度聚乙烯与中沙）0.27 管顶覆土深度H查表3.1.2（φ 108×4）0.68预制保温管外壳的外径DcDw+2tb0.1589 土壤密度ρ给定300010轴线方向每米管道的摩擦力Fπ ρ gμ (H+Dc/2)Dc2971.1511钢管基本需用应力修正系数ψ查表4.2.2-1,无缝钢管201.0012管道的计算压力Pd给定313管道的计算温度td按计算压力23614基本许用应力［σ ］按计算温度查表B.0.1134.115管道理论计算壁厚 δ tPdD0/(2［σ ］ψ +Pd)0.0011916 管道壁厚负偏差系数χ查表4.2.3（按负偏差10%）0.16717 管道壁厚附加值Bχ δ t0.000218管道计算壁厚δ cδ t+B0.0013919 管道取用壁厚δ给定0.00420满足要求21屈服极限增强系数 n给定1.322泊松系数ν钢材0.323钢管内径DiD0-2t0.124钢管内压引起的环向应力σ tPdDi/(2δ )37.525钢材的线膨胀系数 α按计算温度查表B.0.21.2E-0526 弹性模量E按计算温度查表B.0.217600027 屈服极限最小值σ s按计算温度查表B.0.1215.828管道的屈服温差△Ty［nσ s-(1-ν )σ t］/(α E)119.4129 管道工作循环最高温度t1热网计算工作温度9530管道计算安装温度 t0安装时当地的最低温度1531温差△t1t1-t08032计算温差△t 当t1-t0〉△Ty时为△Ty，反之为△t18033钢管管壁的横截面积Aπ /4(D02-Di2)0.0013134管道的最大单长摩擦力Fmaxπ ρ gμ max(H+Dc/2)Dc3961.5435管道的最小单长摩擦力Fminπ ρ gμ min(H+Dc/2)Dc1980.77直埋供热管道计算（整体式预制保温）管壁厚度的计算直管段的轴向力和热伸长36 过渡段最大长度Lmax［α E(t1-t0)-ν σ t］A106/Fmin 104.9337 过渡段最小长度Lmin［α E(t1-t0)-ν σ t］A106/Fmax52.4738 设计布置的过渡段长度L给定7039［3［σ ］-σ t］A106/(1.6Fmax)75.1840满足要求41管道工作循环最低温度t2全年运行的管网3042内压、热胀应力的当量应力σ j(1-ν )σ t-α E(t2-t1)164.6743直管段的当量应力验算σ j≤3［σ ］满足要求44锚固段内的轴向应力Na［α E(t1-t0)-ν σ t］A106(管道工作循环最高温度下）2078464546 左侧活动端对管道伸缩的阻力Ff11000047 右侧...
