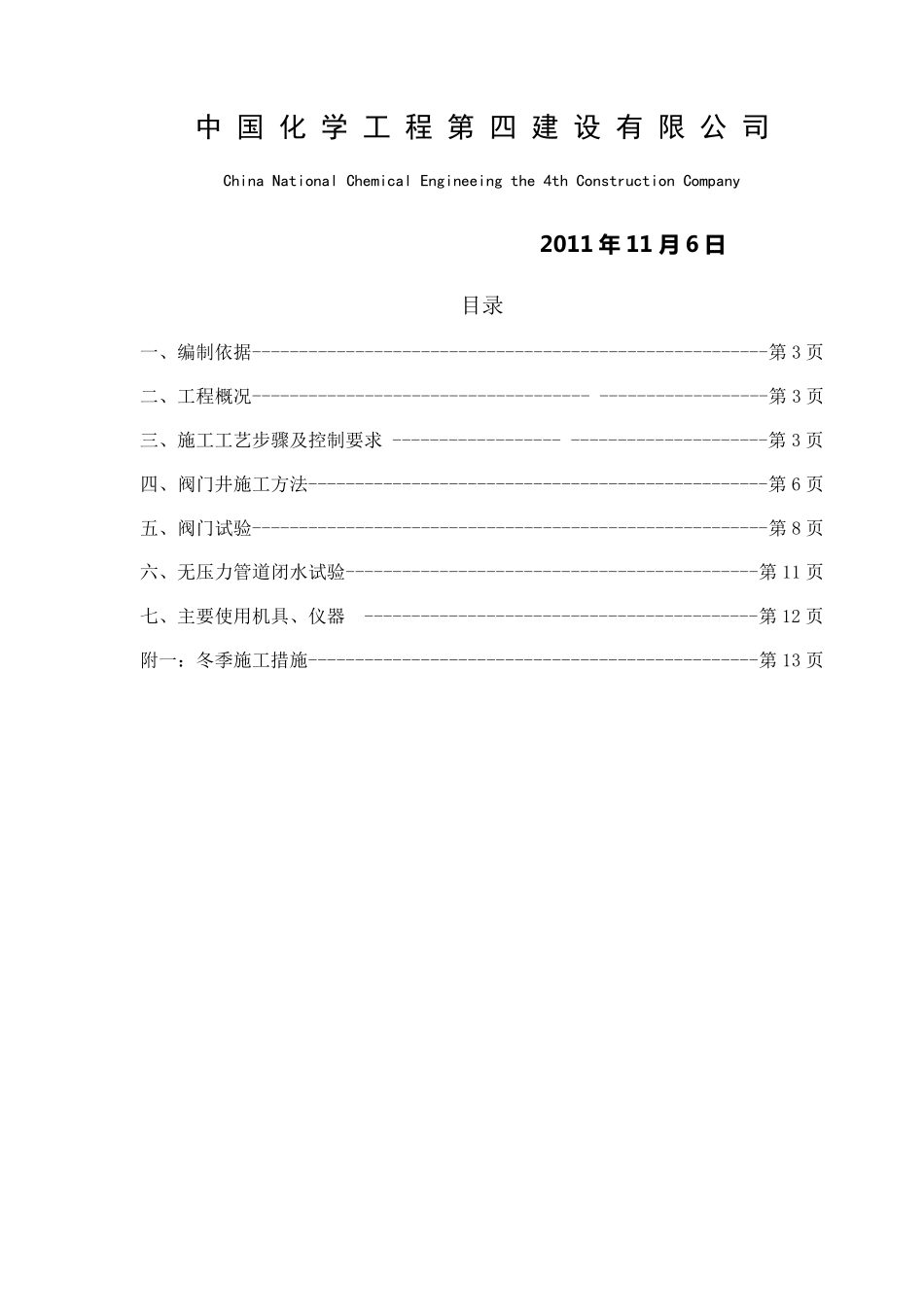

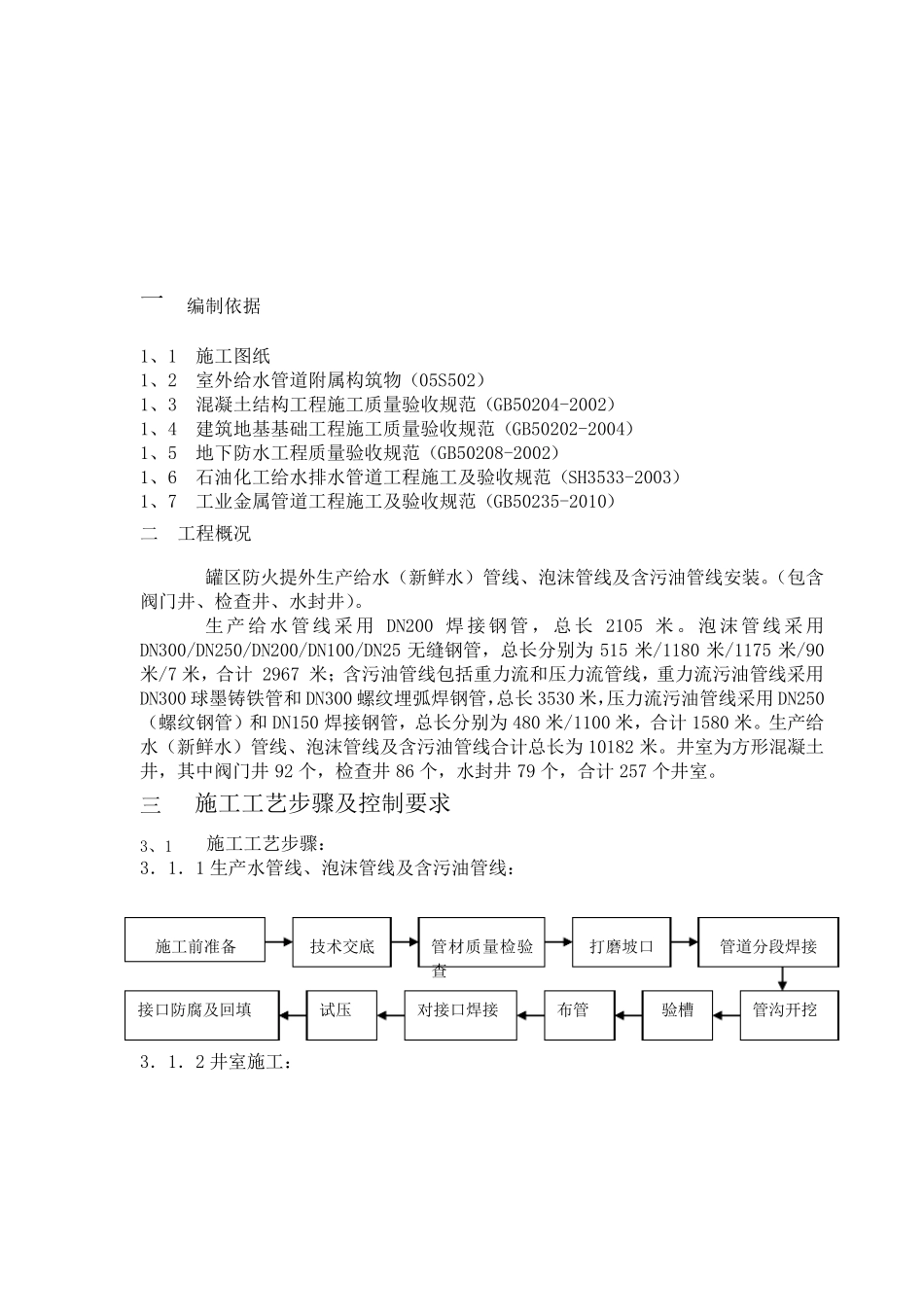

山东润泽化工有限公司300 万吨/年重质油 综合利用项目 罐区防火提外生产水、含污油、泡沫管线 安装工程 施 工 组 织 设 计 中 国 化 学 工 程 第 四 建 设 有 限 公 司 China National Chemical Engineeing the 4th Construction Company 2011 年 11 月 6 日 目录 一、编制依据-------------------------------------------------------第 3 页 二、工程概况------------------------------------ ------------------第 3 页 三、施工工艺步骤及控制要求 ------------------ ---------------------第 3 页 四、阀门井施工方法-------------------------------------------------第 6 页 五、阀门试验-------------------------------------------------------第 8 页 六、无压力管道闭水试验--------------------------------------------第 11 页 七、主要使用机具、仪器 ------------------------------------------第 12 页 附一：冬季施工措施------------------------------------------------第 13 页 一 编制依据 1、1 施工图纸 1、2 室外给水管道附属构筑物（05S502） 1、3 混凝土结构工程施工质量验收规范（GB50204-2002） 1、4 建筑地基基础工程施工质量验收规范（GB50202-2004） 1、5 地下防水工程质量验收规范（GB50208-2002） 1、6 石油化工给水排水管道工程施工及验收规范（SH3533-2003） 1、7 工业金属管道工程施工及验收规范（GB50235-2010） 二 工程概况 罐区防火提外生产给水（新鲜水）管线、泡沫管线及含污油管线安装。（包含阀门井、检查井、水封井）。 生 产 给 水管线 采 用 DN200 焊 接钢 管 ， 总长 2105 米 。 泡 沫 管线 采 用DN300/DN250/DN200/DN100/DN25 无缝钢管，总长分别为 515 米/1180 米/1175 米/90米/7 米，合计 2967 米；含污油管线包括重力流和压力流管线，重力流污油管线采用DN300 球墨铸铁管和 DN300 螺纹埋弧焊钢管，总长 3530 米，压力流污油管线采用 DN250（螺纹钢管）和 DN150 焊接钢管，总长分别为 480 米/1100 米，合计 1580 米。生产给水（新鲜水）管线、泡沫管线及含污油管线合计总长为 10182 米。井室为方形混凝土井，其中阀门井 92 个，检查井 86 个，水封井 79 个，合计 257 个井室。 三 施工工艺步骤及控制要求 3、1 施工工艺步骤： 3．1．1...
