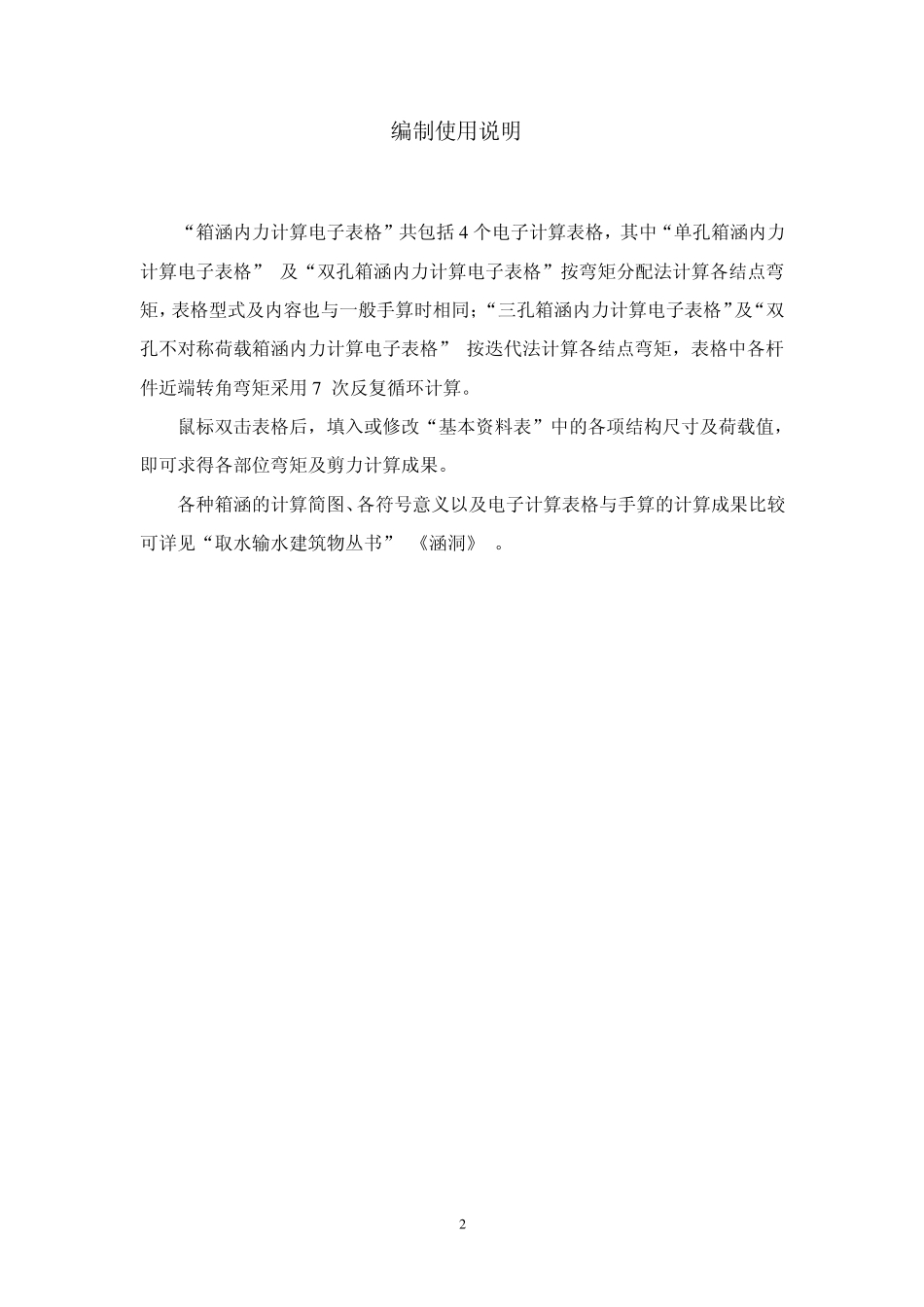

1 箱涵内力计算电子表格目录 编制使用说明 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 2 一、单孔箱涵内力计算电子表格 „„„„„„„„„„„„„„„„„„„„„„„„ 3 二、双孔箱涵内力计算电子表格 „„„„„„„„„„„„„„„„„„„„„„„„ 4 三、三孔箱涵内力计算电子表格 „„„„„„„„„„„„„„„„„„„„„„„„ 5 四、双孔不对称荷载箱涵内力计算电子表格 „„„„„„„„„„„„„„„„„„„ 6 2 编制使用说明 “箱涵内力计算电子表格”共包括 4 个电子计算表格,其中“单孔箱涵内力计算电子表格” 及“双孔箱涵内力计算电子表格”按弯矩分配法计算各结点弯矩,表格型式及内容也与一般手算时相同;“三孔箱涵内力计算电子表格”及“双孔不对称荷载箱涵内力计算电子表格” 按迭代法计算各结点弯矩,表格中各杆件近端转角弯矩采用7 次反复循环计算。 鼠标双击表格后,填入或修改“基本资料表”中的各项结构尺寸及荷载值,即可求得各部位弯矩及剪力计算成果。 各种箱涵的计算简图、各符号意义以及电子计算表格与手算的计算成果比较可详见“取水输水建筑物丛书” 《涵洞》 。 3 一、单孔箱涵内力计算电子表格 单孔箱涵设计基本资料表底板均布q1顶板均布q2侧墙上 q3 侧墙下 q4加腋尺寸85.3 74.32 21390.25半板跨长 L1墙跨长 L2底板厚 d1顶板厚 d2侧墙厚 d31.93.3250.35 0.30.3 注:下表数据随本表数据改变而改变;荷载指向涵内为正; 尺寸单位为 m ; 荷载单位为 kN 及 kN/m . 单孔箱涵弯矩分配表 弯矩单位:kN•m结点D BAC杆端DBBDBAABACCA劲度 K0.001880480.002706770.002706770.00118421分配系数μ0.409936830.590063170.695652170.30434783固端弯矩MF51.3221667102.644333-29.29740625.9807188-89.431733-44.71586722.069918144.139836219.3111784-19.31117839.1148788-39.114879-56.301966-28.1509839.7916463219.58329268.56769053-8.56769054.01395643-4.0139564-5.7776899-2.88884491.004815632.009631270.87921368-0.87921370.41191093-0.4119109-0.5929047-0.29645240.206227720.09022463弯矩合计94.862912959.1035871-59.10358760.5834261-60.583426-73.473949 注:本表数据随基本资料表中数据改变而改变; 杆端DB即底板跨中;杠端CA即顶板跨中。 剪力、垮中(间)及加腋起点截面弯矩表Q BDQ BAQ ABQ AC注:本表...
