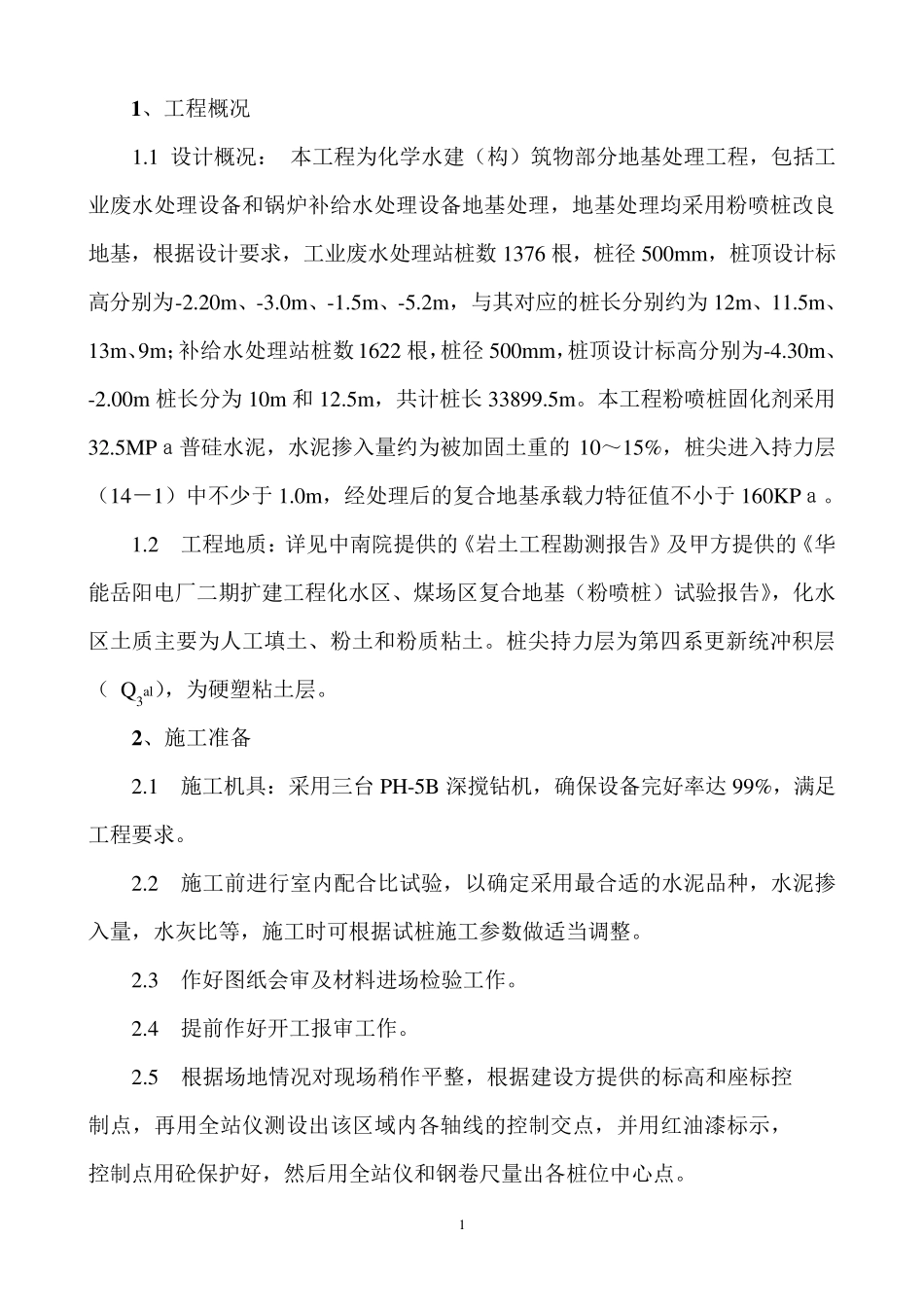

1 1 、工程概况 1.1 设计概况： 本工程为化学水建（构）筑物部分地基处理工程，包括工业废水处理设备和锅炉补给水处理设备地基处理，地基处理均采用粉喷桩改良地基，根据设计要求，工业废水处理站桩数 1376 根，桩径 500m m ，桩顶设计标高分别为-2.20m 、-3.0m 、-1.5m 、-5.2m ，与其对应的桩长分别约为 12m 、11.5m 、 13m 、9m ；补给水处理站桩数 1622 根，桩径 500m m ，桩顶设计标高分别为-4.30m 、-2.00m 桩长分为 10m 和 12.5m ，共计桩长 33899.5m 。本工程粉喷桩固化剂采用32.5MPａ普硅水泥，水泥掺入量约为被加固土重的 10～15%，桩尖进入持力层（14－1）中不少于 1.0m ，经处理后的复合地基承载力特征值不小于 160KPａ。 1.2 工程地质：详见中南院提供的《岩土工程勘测报告》及甲方提供的《华能岳阳电厂二期扩建工程化水区、煤场区复合地基（粉喷桩）试验报告》，化水区土质主要为人工填土、粉土和粉质粘土。桩尖持力层为第四系更新统冲积层（ Q3al），为硬塑粘土层。 2 、施工准备 2.1 施工机具：采用三台PH-5B 深搅钻机，确保设备完好率达99%，满足工程要求。 2.2 施工前 进行 室 内 配 合比 试验，以 确定 采用最 合适 的水泥品 种 ，水泥掺入量，水灰 比 等 ，施工时 可 根据试桩施工参 数做 适 当 调 整 。 2.3 作 好图 纸 会 审 及材 料 进场检 验工作 。 2.4 提前 作 好开 工报审 工作 。 2.5 根据场地情 况对现 场稍 作 平 整 ，根据建设方提供的标高和座 标控制 点 ，再 用全 站仪 测设出 该 区域 内 各 轴 线 的控 制 交 点 ，并 用红 油 漆 标示 ，控 制 点 用砼 保护 好，然 后用全 站仪 和钢 卷 尺 量出 各 桩位 中心 点 。 2 3、粉喷桩的施工 3 .1 机具和材料选用 材料要求：喷粉使用的粉体固化剂为 32.5 级普通硅酸盐水泥，要求新鲜无结块，入罐时应经筛网过筛，最大粒度不超过 5mm，不得含有纸屑、塑料布、石子等杂质； 机具设备：喷粉桩机及配套水泥罐、灰罐及喷粉系统、空气压缩机等。喷粉桩机由液压步履式底架、井架和导向加减压机构、钻机传动系统、钻具、液压系统、喷粉系统、电气系统等部分组成。 3.2 粉喷桩施工工艺流程 粉喷桩施工工艺流程图 开 工 调 平 送 风 钻 进 设 计 加 固 深 度 钻 孔 对 位 喷 粉 、搅拌 提升 成 ...
